Aardlekschakelaars

Welke soorten en uitvoeringen zijn er?

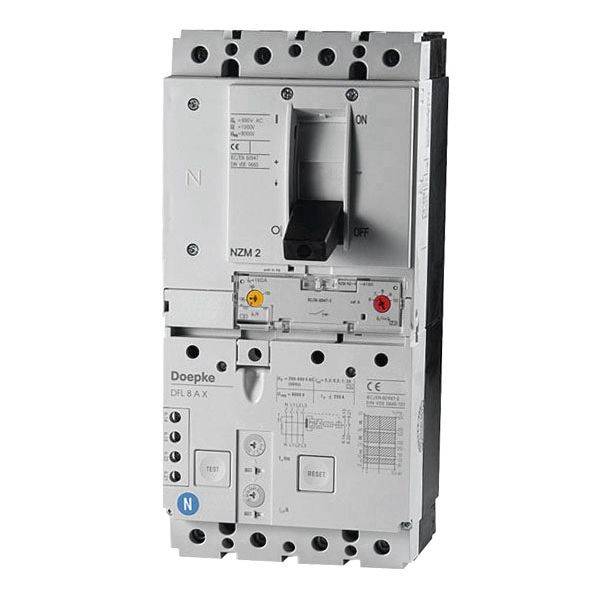

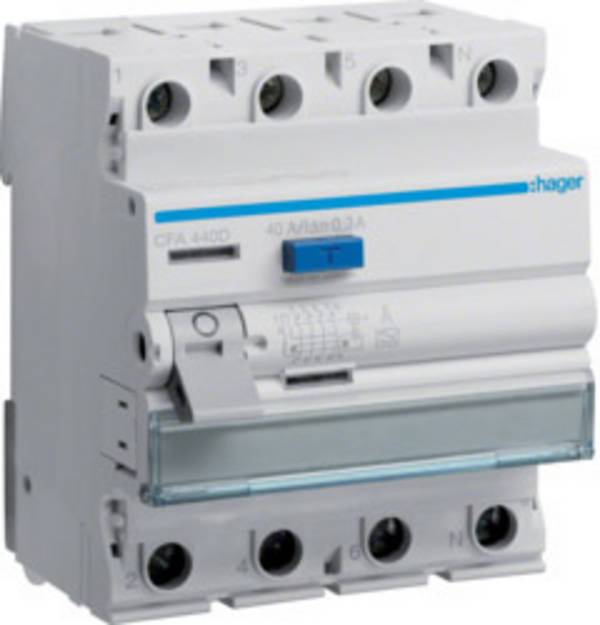

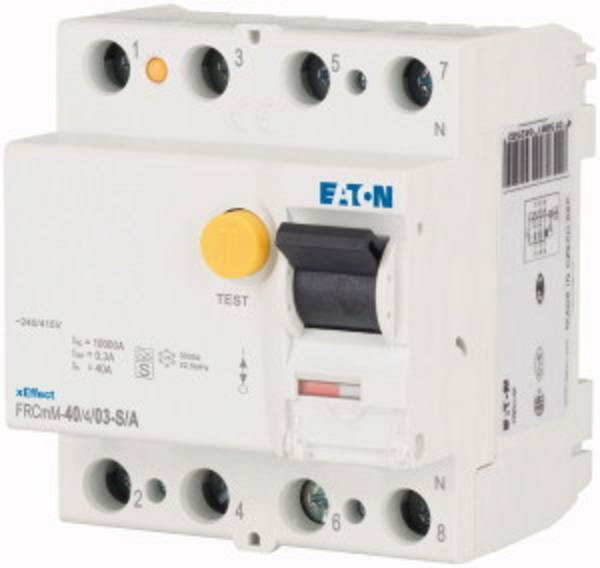

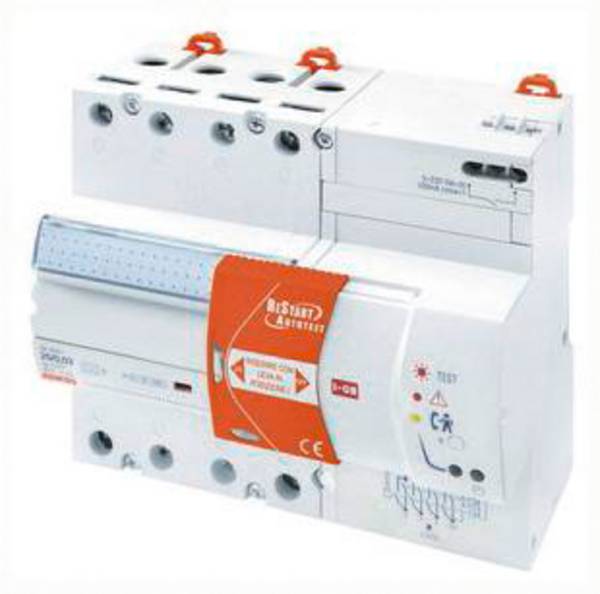

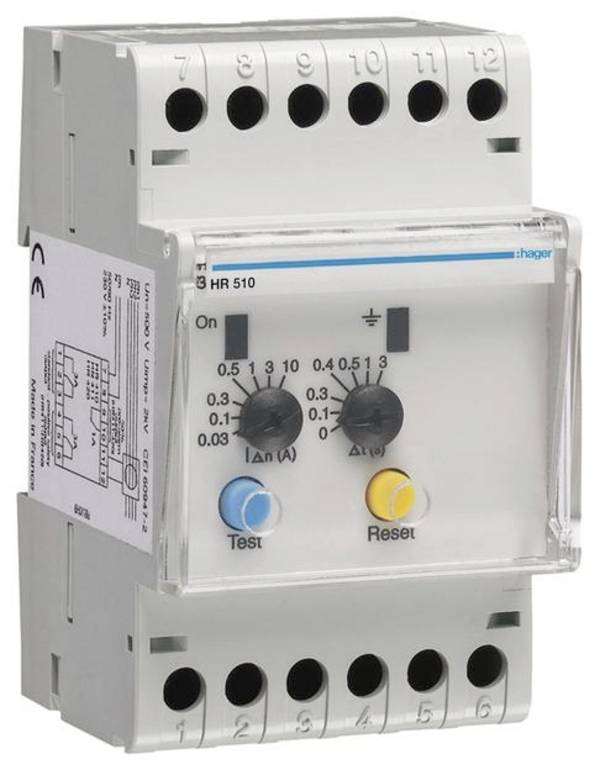

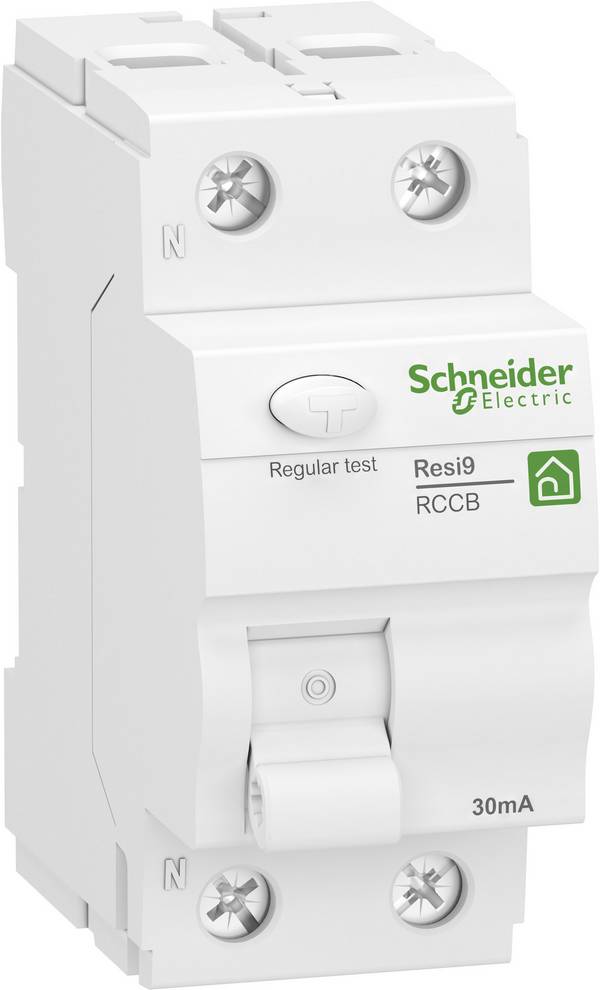

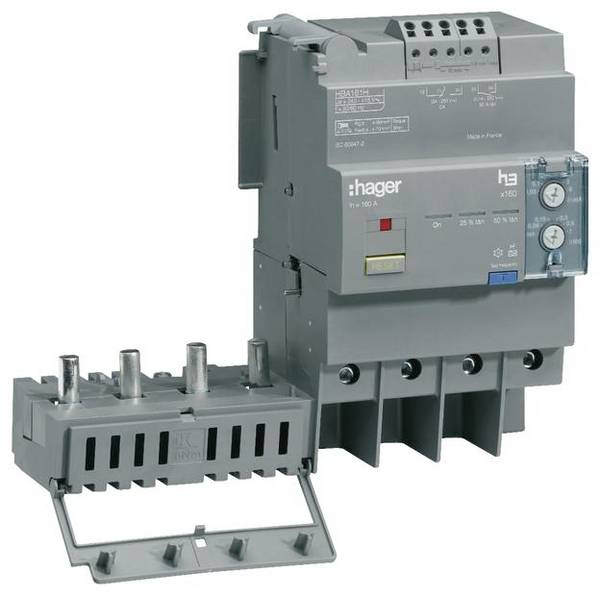

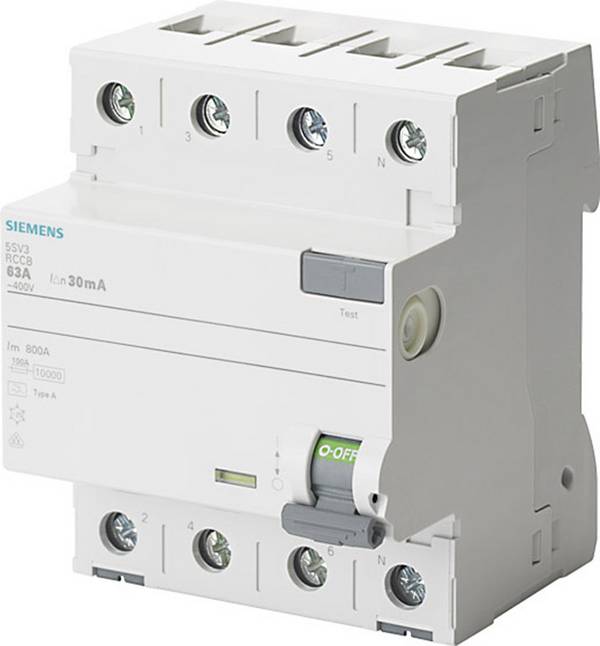

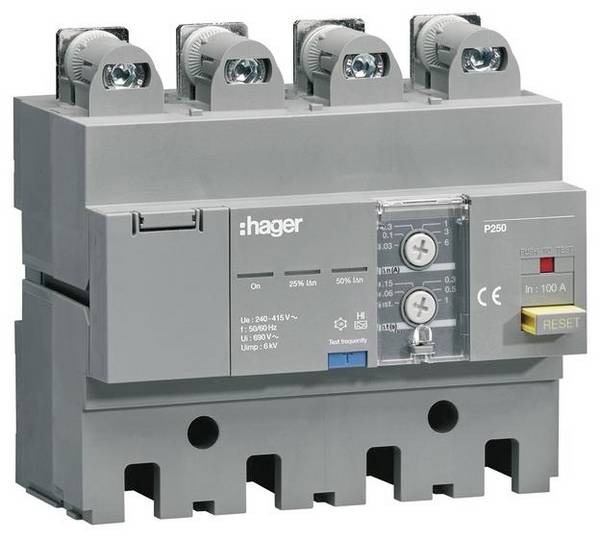

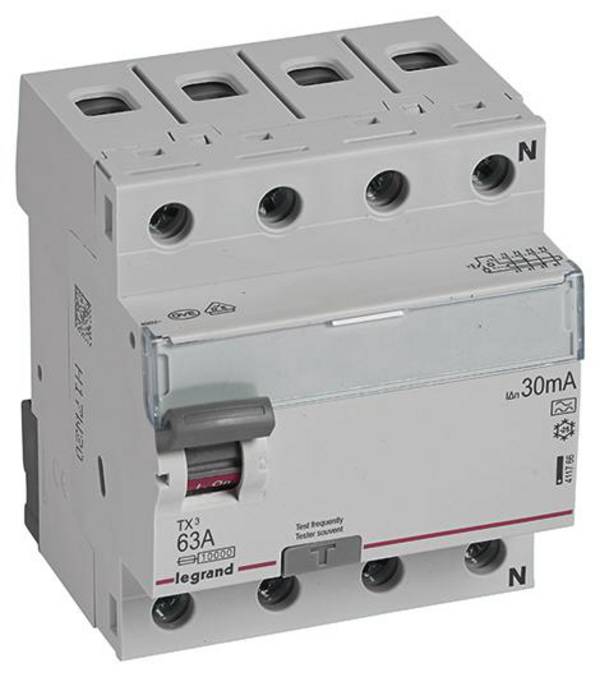

Aardlekschakelaars worden geproduceerd in twee- en vierpolige versies en met verschillende stroomwaarden. De meest voorkomende vierpolige typen hebben een stroomsterkte van 25, 40 of 63 ampère.

De meest voorkomende zijn FI-schakelaars met een nominale reststroom ("foutstroom") van 30 mA. Er zijn in totaal 10, 30, 100, 300 en 500 mA versies beschikbaar.

Afgezien van de zogenaamde PRCD-automaten (de “P” staat voor “draagbaar”), die verkrijgbaar zijn als adapterstekker of ingebouwd in stekkerdozen, worden FI-automaten meestal permanent geïnstalleerd in stroomverdelers.

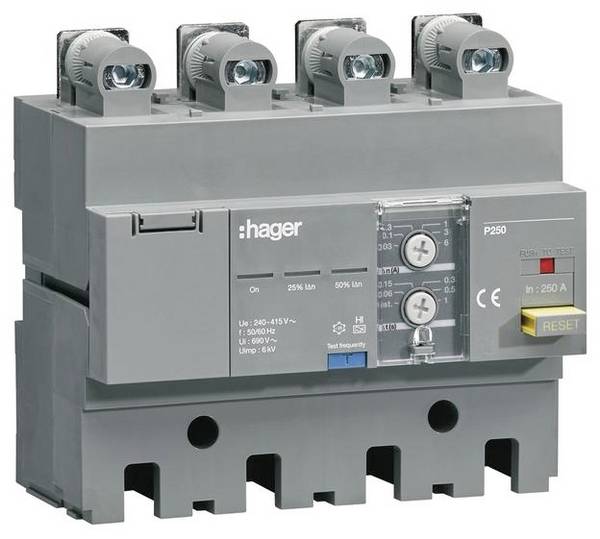

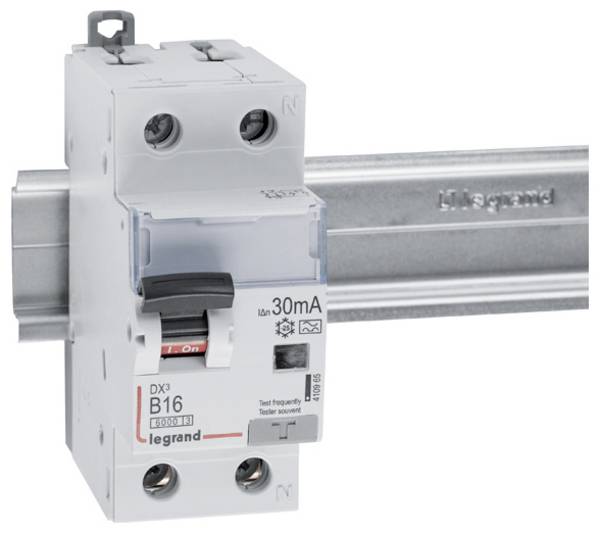

Net als andere inbouwapparaten zijn ze geschikt om op TS 35 montagerails te klikken. FI-schakelaars zijn ook verkrijgbaar met een geïntegreerde stroomonderbreker. Aardlekschakelaars met verschillende gevoeligheden worden aangeboden voor verschillende doeleinden.

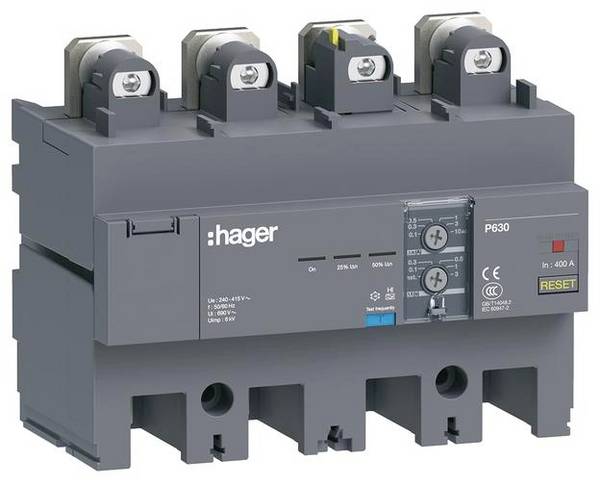

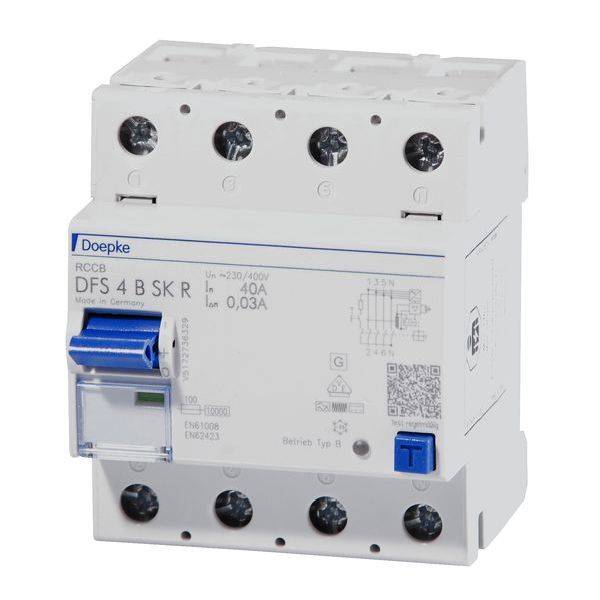

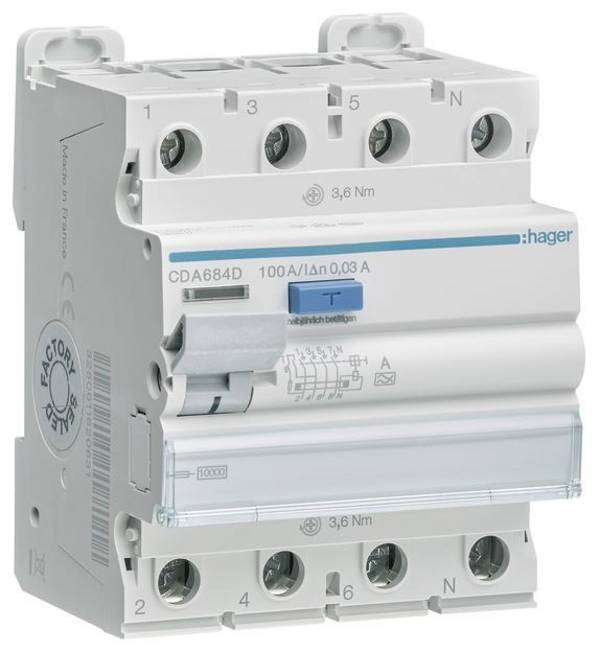

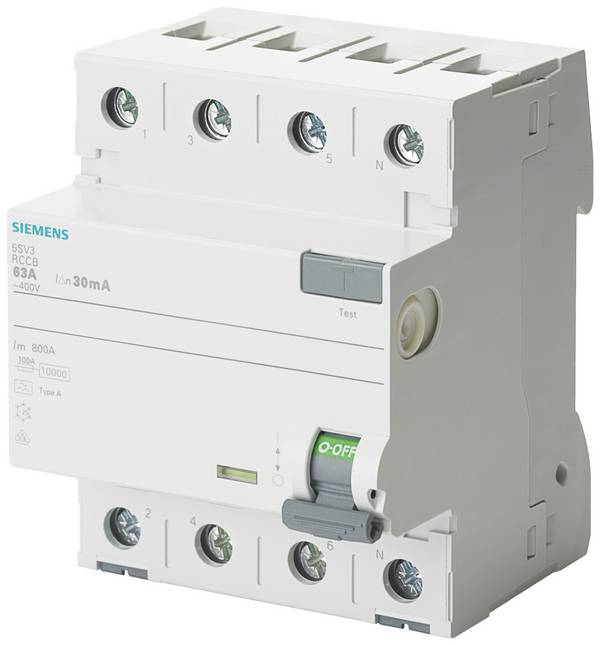

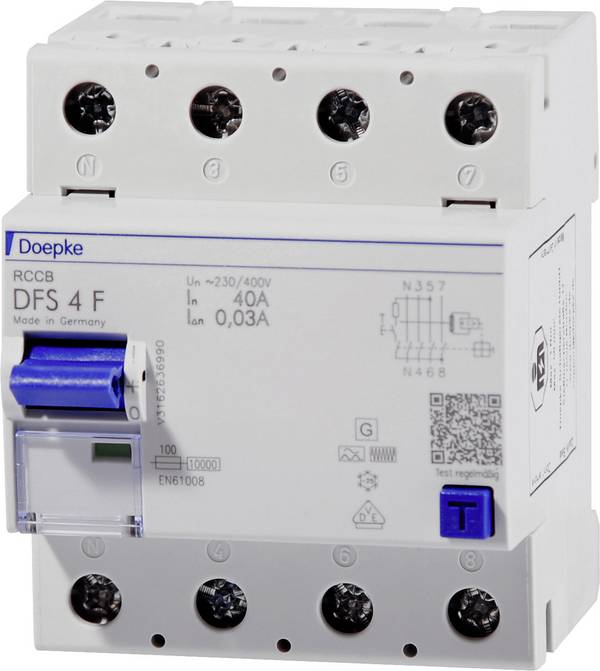

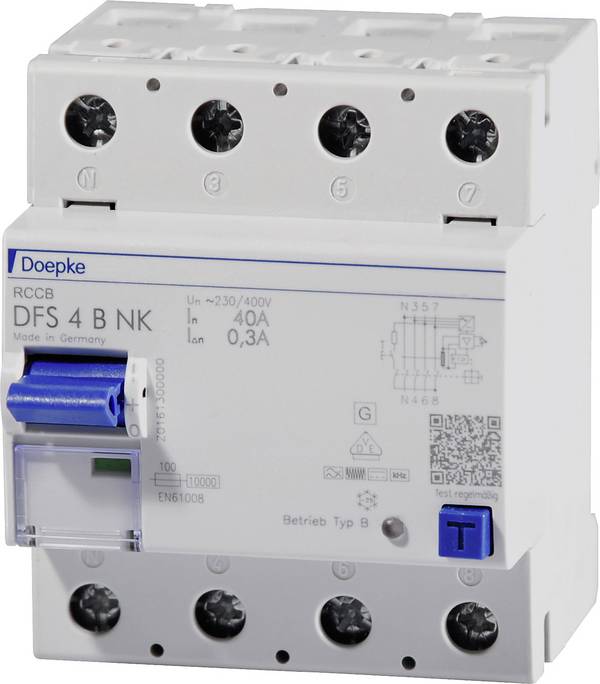

Het type "A" is momenteel het meest verspreid en is voldoende voor normale huishoudens en kantoren. Type "F" is ook in staat om reststromen te detecteren met mengsels van verschillende frequenties tot 1 kHz, type "B" dekt ook DC-reststromen.

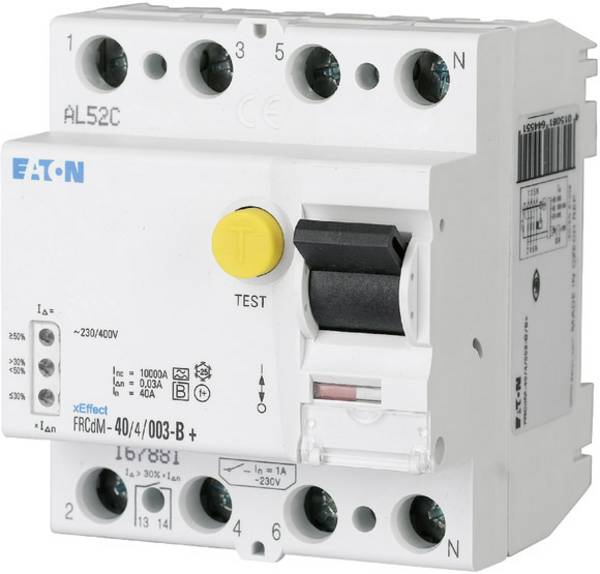

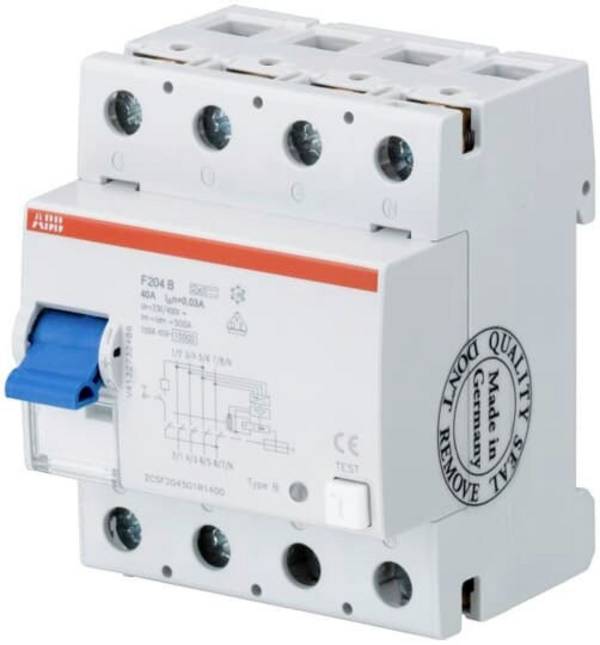

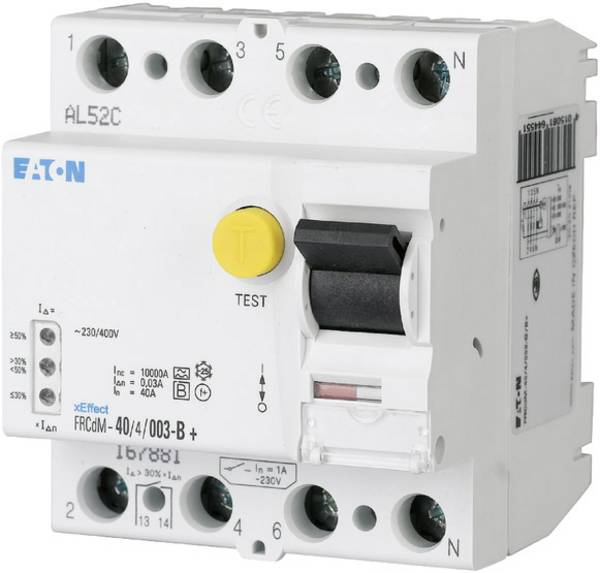

De "B +" -versie breidt de gevoeligheid uit met foutstroomdetectie bij hogere frequenties tot 20 kHz.

Welke normen en voorschriften zijn er voor FI-stroomonderbrekers?

Omdat stromen van meer dan 30 mA (0,03 A) ventriculaire fibrillatie bij mensen veroorzaken en daarom levensbedreigend zijn, is de nominale reststroom van FI-schakelaars maximaal 30 mA.

Type A FI-schakelaars zonder LS-functie zijn gespecificeerd in DIN EN 61008-1 (VDE 0664 deel 10): 2000-09 en DIN EN 61008-2-1 (VDE 0664 deel 11): 1999-12, die met LS -Functie in DIN EN 61009-1 (VDE 0664 deel 20): 2000-09 en DIN EN 61009-2-1 (VDE 0664 deel 21): 1999-12.

Voor type B is er alleen de conceptnorm DIN VDE 0664-100 (VDE 0664 deel 100): 2002-05.

Sinds 1 mei 1984 bepaalt DIN VDE 0100-701: 2008-10 dat circuits in ruimtes met badkuipen en douches in nieuwe gebouwen moeten worden beveiligd met FI-schakelaars. Permanent aangesloten ketels zijn uitgesloten.

Sinds 1 februari 2009 moeten volgens DIN VDE 0100-410: 2007 (paragraaf 411.3.3) in nieuwbouw alle wandcontactdooscircuits die door leken worden gebruikt, worden beveiligd met FI-stroomonderbrekers.

Er is geen verplichting om achteraf in te bouwen, maar het is aan te raden om bij oudere installaties aardlekschakelaars toe te voegen. Deze kunnen met weinig moeite in zekeringkasten en onderverdelers worden gemonteerd.

FI-stroomonderbrekers hebben een testknop. Dit moet minstens twee keer per jaar worden gebruikt. Dit controleert niet alleen de functie, maar beweegt ook het contactmechanisme, dat gedurende langere tijd mechanisch vast kan komen te zitten of de contacten kunnen worden gelijmd.

Wat is belangrijk bij het kopen van een aardlekschakelaar?

Afhankelijk van het beoogde gebruik kunnen aanvullende gevoeligheden met betrekking tot de vorm van de foutstroom vereist zijn. Met name in de industriële omgeving komen vaak foutstromen met hogere frequenties voor, die bijvoorbeeld worden veroorzaakt door frequentieomvormers. Apparatuur die dergelijke foutstromen mogelijk kan veroorzaken, wordt echter ook steeds meer gebruikt in particuliere huishoudens en kantoren. Dit zijn bijvoorbeeld moderne wasmachines, airconditioningsystemen, vaatwassers en soortgelijke apparaten die een geïntegreerde frequentieomvormer hebben voor snelheidsregeling.

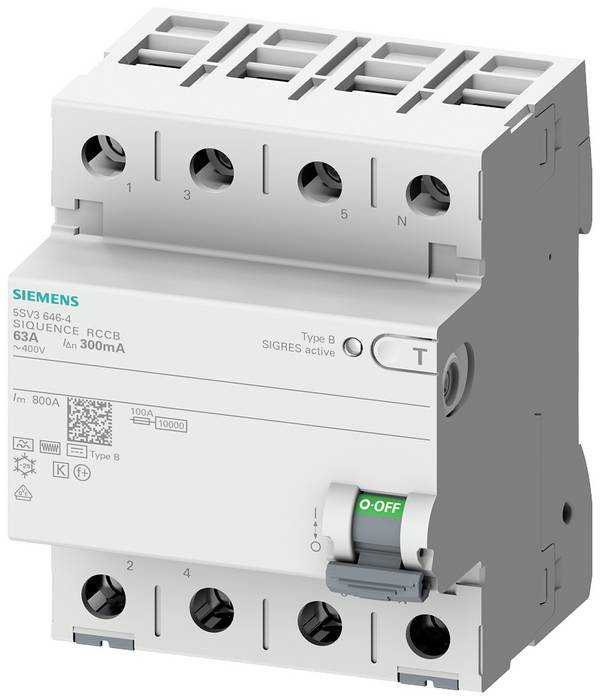

Schakelende voedingen in de vorm van externe of geïntegreerde voedingen kunnen bij een storing ook een grote verscheidenheid aan frequentiemengsels en DC-spanningscomponenten veroorzaken. Als u niet zeker bent van de juiste aardlekschakelaar, is het raadzaam om bij twijfel advies in te winnen van een gekwalificeerde elektricien of om een aardlekschakelaar van het type "B" of "B +" te gebruiken als er hoge eisen worden gesteld aan persoonlijke en brandbeveiliging.

FAQ - veelgestelde vragen over aardlekschakelaars

Waar moeten FI-stroomonderbrekers worden geïnstalleerd?

In Duitsland is installatie in kamers met douche of bad in nieuwe gebouwen sinds 1984 verplicht; vanaf 2009 moeten alle circuits met een nominale stroom tot 20 ampère worden uitgerust met een FI-stroomonderbreker. Hoewel oude gebouwen worden beschermd zoals ze zijn, wordt montage achteraf in elk geval aanbevolen, omdat ze de meest effectieve bescherming bieden tegen gevaarlijke elektrische ongevallen. De inspanning en kosten van aanpassingen achteraf zijn laag, maar de winst op het gebied van beveiliging is aanzienlijk.

Hoeveel aardlekschakelaars zijn er in huis nodig?

In de commerciële sector geldt de regel dat bij een storing het gehele elektrische systeem niet mag uitvallen. De scheiding tussen minimaal twee aardlekschakelaars is daarom onvermijdelijk. Maar zelfs in privé gebruikte woongebouwen is het gebruik van meerdere aardlekschakelaars en het opsplitsen van de circuits volkomen logisch, zodat uitschakeling, bijvoorbeeld door een defect elektrisch apparaat, niet leidt tot een volledige stroomstoring in het hele huis.

Er is een uitbreiding, wijziging of renovatie van de bestaande elektrische installatie gepland Betekent dit dat een FI-schakelaar verplicht is?

Meestal wel. Alleen bij zeer eenvoudige wijzigingen aan het bestaande systeem, bijvoorbeeld het vervangen van een defecte contactdoos, geldt de verplichting tot montage achteraf. Bij alle andere wijzigingen of uitbreidingen moet de betreffende schakeling worden aangepast aan de huidige stand van de techniek.

Waar is de FI-schakelaar geïnstalleerd?

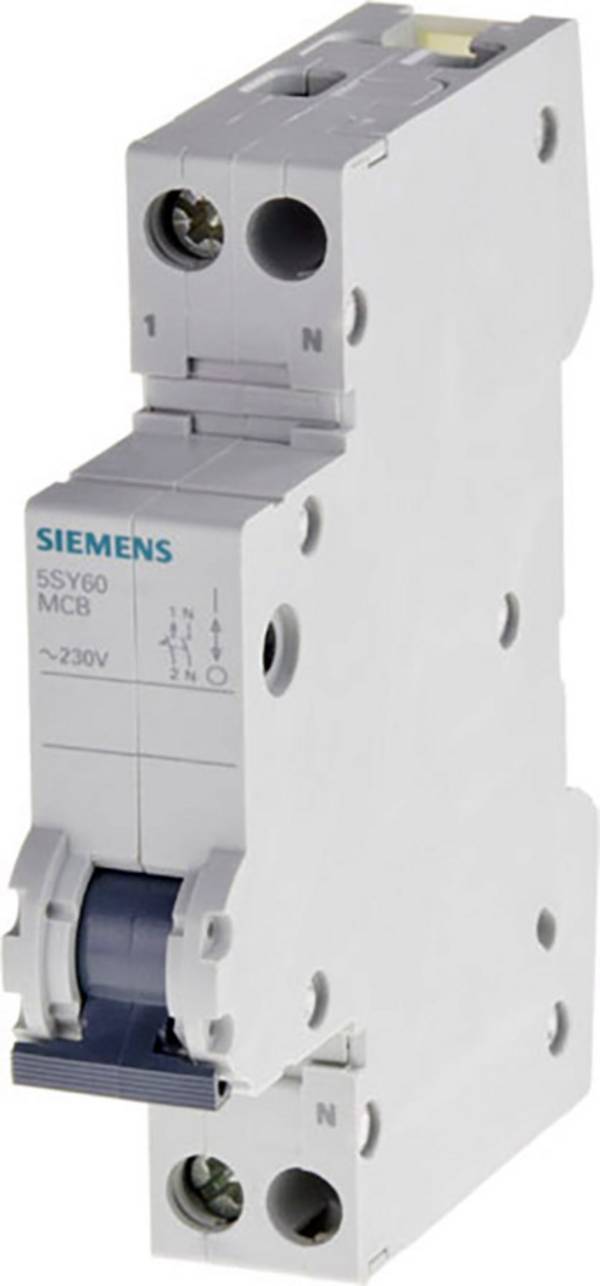

Aardlekschakelaars, zoals leidingbeveiligingsschakelaars, worden in onderverdelers (verdeelkasten) en achter de hoofdzekeringen geïnstalleerd. De leidingbeveiligingsschakelaars worden vervolgens op de FI-vermogensschakelaar aangesloten. Het is aan te raden deze werkzaamheden te laten uitvoeren door een gekwalificeerde elektricien.

Conclusie: zo krijgt u de juiste aardlekschakelaar

Eenfasige stroomnetwerken vereisen 2-polige FI-stroomonderbrekers, 4-polige FI-schakelaars worden gebruikt in driefasige netwerken. De stroombelastbaarheid moet gelijk zijn aan of hoger zijn dan de stroomopwaarts aangesloten hoofdzekeringen. FI-schakelaars, die worden gebruikt voor persoonlijke bescherming, mogen geen hogere nominale uitschakelstroom hebben dan 30 mA. Als het puur om brandbeveiliging gaat, moet een aardlekschakelaar met een maximale activeringsstroom van 300 mA worden gekozen.

FI-stroomonderbrekers met geïntegreerde stroomonderbrekers zijn ruimtebesparend en zijn zeer geschikt om individuele stroomkringen volledig te beveiligen. Let op de typeklasse (gevoeligheid voor het type foutstromen). Type "AC" FI-schakelaars zijn niet langer goedgekeurd in Duitsland, dus type "A" moet worden gekozen voor algemene standaardtoepassingen, die ook pulserende DC-reststromen detecteren. AC / DC-gevoelige aardlekschakelaars van het type "B" en "B +" bieden momenteel de hoogst mogelijke veiligheid met de meest uiteenlopende soorten aardlekstromen.
