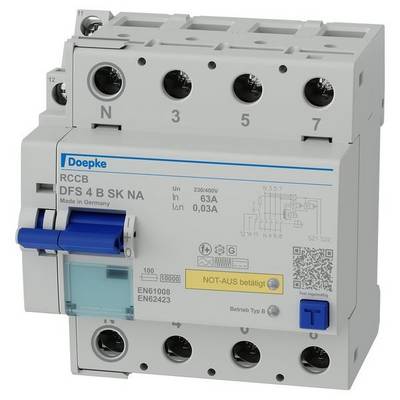

Doepke 09144861 Aardlekschakelaar Aardlekschakelaar voor AC/DC B 0.03 A

Aardlekschakelaar (RCCB) schakelt de stroomvoorziening uit als gevaarlijk hoge foutstromen optreden. Zo beschermt u personen, dieren en installaties. DFS 4 zijn twee- of vierpolige aardlekschakelaars voor één- of driefasige netwerken. In standaarduitvoering zijn de compacte apparaten vier modules smal. Ze zijn met veel verschillende lekstroomtypes en uitvoeringen bij nominale stromen tot 125 A verkrijgbaar. De grote tweelaagse klemmen zijn ook geschikt voor grote kabeldiameters. De geactiveerde stand van de multifunctionele schakelknevel vergemakkelijkt het opsporen van storingen. De gratis etikettensoftware helpt bij het labelen. Schakelaars van het type B zijn alstroomgevoelig bij frequenties van 0 Hz (gladde gelijkfoutstromen) tot 150 kHz. Ze zijn bestand tegen stootstroom en tegen de zonnestralen. Foutstroombeveiligingsschakelaar van de serie SK staat voor foutstroombeveiliging en een hoge beschikbaarheid van de installatie. Ze onderscheiden zich door een lagere aanspreekgevoeligheid bij hogere frequenties. De karakteristiek SK is geoptimaliseerd voor installaties waar geen brandbeveiliging nodig is. Op aardlekschakelaars in na-uitvoering (na voor NOODSTOP) kunnen bijv. schakelaars voor uitschakeling in noodsituaties worden aangesloten. Een geïntegreerde LED geeft de noodactivering aan met een toets of draadbreuk. De aardlekschakelaar kan pas na het verhelpen weer worden ingeschakeld. Meerdere RCCB's kunnen parallel worden geschakeld. Eigenschappen: Hoge immuniteit voor operationele afgeleidings- en foutstromen bij frequenties vanaf 1 kHz; allstroomgevoelig voor foutstromen met frequenties en mengfrequenties van 0 Hz (gladde gelijkstroom) tot 150 kHz; netspanningsonafhankelijke activering bij foutstromen van type A; spanningsafhankelijke registratie van gladde gelijkfoutstroom en wisselfoutstromen met frequenties gelijk aan 50/60 Hz; volledige functionaliteit met netspanningen vanaf ten minste 50 V AC op twee willekeurige actieve geleiders; met NOODSTOP-functie voor activering resp. Uitschakeling door middel van bedieningselementen; bewaking van de NOODSTOP-functie op draadbreuk en weergave door een LED; geringe afmetingen voor alle meetstromen; hoge kortsluitvastheid; dubbelzijdige dubbeldeksklemmen voor grote kabeldoorsnede en railaansluiting; schakelstandindicatie; kijkvenster voor labeletiketten; multifunctionele schakelknevel met drie posities: „Aan”, „uit”, „geactiveerd”; aansluiting C1 neutrale positie links; montagewijze: Snelbevestiging op draagrail; voeding van boven; toepassingsgebieden: commerciële en industriële installaties met TN-S-, TT- en TN-C-S-systemen, waarin bedrijfsmiddelen van de vermogenselektronica zonder galvanische netscheiding worden gebruikt, zoals frequentieomvormers, schakelnetvoedingen, hoogfrequentieomvormers, fotovoltaïsche en UPS-installaties met trafoloses omvormers; RCCB van de serie na zijn bijzonder geschikt voor de installaties waarin een NOODSTOP-schakeling met scheidingseigenschappen moet worden aangebracht. Zoals in leerruimten of op productieinstallaties; aanwijzingen: Geschikt voor gebruik in 50 Hz-wisselstroomnetwerken; RCCB voor andere frequenties op aanvraag; niet bedoeld voor gebruik in gelijkstroomnetwerken en aan de uitgangszijde van gestuurde elektrische bedrijfsmiddelen zoals frequentieomvormers.
