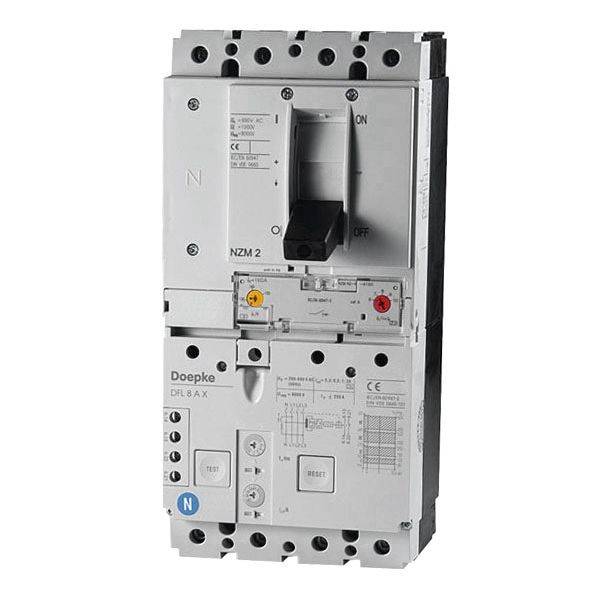

Doepke 09189781 Aardlekschakelaar

Vermogensschakelaars met foutstroombeveiliging (CBR) schakelen hoge stromen, beschermen bedrijfsmiddelen, kabels en leidingen tegen overstroom en personen tegen elektrische schokken. DFL 8 zijn compacte apparaten met geïntegreerde hulpschakelaar en aansluitklemmen voor grote kabeldiameters. Schakelaars van het type A zijn puls- en wisselstroomgevoelig. Deze functie is onafhankelijk van de netspanning. Bij schakelaars van deze variant kan de storingsaansprekende stroom individueel in stappen op de betreffende toepassing worden ingesteld (0,3 A, 0,5 A, 1 A, 3 A). Dienovereenkomstig is ook de grenstijd zonder oproep trapsgewijs instelbaar. Hierdoor is in installaties met getrapte verdelingen een selectieve foutstroombeveiliging mogelijk. Apparaten in standaarduitvoering zijn ontworpen voor de bewaking van stroomcircuits met een nominale spanning van 400 V/690 V en een nominale frequentie van 50 Hz. Eigenschappen: Instelbare nominale foutstroom; nominale stromen van 100 A tot 250 A; 4-polig; nominale spanning 400 / 690 V AC; foutstroomregistratie voor wissel- en pulserende gelijkfoutstromen; functiebereik van de foutstroomactivering 0 - 690 V; functiebereik van de foutstroomtester 280 - 690 V; netstroom- en hulpauzefunctie bij overstroom en hoge kortsluitcapaciteit; aansluitklemmen tot 185 mm2; drempels voor onvertraagde en vertraagde overstroomactivering instelbaar; hulpschakelaar geïntegreerd; montagemethode: bevestiging op montageplaat; inbouwpositie willekeurig; voedingsrichting willekeurig; toepassingsgebieden: getrapte stroominstallaties met TN-S-, TT- en TN-C-S-netwerken met hoog kortsluitvermogen in speciale gebouwen en industrie; in IT-netwerken kan de storingsstroomactivering van de CBR voor uitschakeling in geval van een tweede aardlekfout worden voorzien; is het gebruik voor de bescherming van de foutstroom in TN-C-netwerken uitgesloten; opmerkingen: in installaties waarvan de elektronische apparatuur gladde gelijkfoutstromen of foutstromen met frequenties kan veroorzaken die niet gelijk zijn aan 50 Hz. Is met de CBR type A geen uitgebreide bescherming geboden. Voor dergelijke toepassingen adviseren wij onze alstroomgevoelige CBR type B.
