Name: Weidmüller TRS 230VAC RC 2CO Koppelrelais 230 V/AC 8 A 2x wisselcontact 10 stuk(s)
Brand: Weidmüller
SKU: 306795
Availability: InStock

Contactschakelaar in een zwart kunststof behuizing, zijdelings bedrukt met verschillende elektrische aansluitingen en schakelingsymbolen.

Soortnaam

Koppelrelais

Contactsoort

2x wisselcontact

Nominale spanning

230 V/AC

Schakelspanning (max.)

250 V/AC

Schakelstroom (max.)

8 A

Datasheet (PDF)

Leverbaar vr. 16 okt.

5 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 21,07 / Stuk)

€ 255,37

-17 %

€ 210,74

excl. btw

Gratis verzending*

Slechts 5 Set(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Relaiskoppeling

TRS 230VAC RC 2CO
Industrieverpakking met 10 stuks

Technische specificaties

Vocht: 5...95 % rel. Vochtigheid, Tu = 40 °C, geen condensatie
Opslagtemperatuur: -40 °C...85 °C.
Nominale stroom AC: 8,8 mA
Nominaal vermogen: 2,3 VA
Sprech-/afvalspanning type: 127 V / 45 V AC
Statusweergave: LED groen
Nominale schakelspanning: 250 V AC
Inschakelstroom: 15 A / 4 s
Schakelvermogen DC (ohmse), max.: 192 W bij 24 V.
min. Schakelvermogen: 1 mA bij 24 V, 10 mA bij 10 V, 100 mA bij 5 V.
max. Schakelfrequentie bij nominale belasting: 0,1 Hz
Draagrail: TS 35
Testknop: nee
Mechanische schakelstandaanduiding: nee
Nominale spanning: 300 V
Overspanningscategorie: III
Verontreinigingsgraad: 2
Spanningssterkte ingang - uitgang: 1,2 kVeff / 5 s.
Spanningssterkte aangrenzende contacten: 2,5 kVeff
Spanningsbestendigheid open contact: 1 kVeff / 1 min.
Staanstootspanning: 6 kV (1,2/50 µs)
Striplengte nominale aansluiting: 8 mm
Aanhaalmoment, maximaal: 0,4 Nm
Klembereik, nominale aansluiting: 1,5 mm²
Klembereik, minimaal: 0,14 mm²
Klembereik, max.: 2,5 mm²
Doorsnede draadaansluiting, enkele ader, min.: 0,14 mm²
Doorsnede draadaansluiting, enkele ader, max.: 2,5 mm²
Doorsnede draadaansluiting, fijnaderig, min.: 0,14 mm²
Doorsnede draadaansluiting, fijnaderig, max.: 2,5 mm²
Kabeldoorsnede, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,25 mm²
Kabeldiameter, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 2,5 mm²
Draadaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), min.: 0,25 mm²
Draadaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), max.: 2,5 mm²
Draadaansluitdoorsnede, fijndradig, 2 klembare geleiders, min.: 0,5 mm²
Draadaansluitdoorsnede, fijndradig, 2 klembare geleiders, max.: 1 mm²
Mesmaat: Gr. PH0
Schakelspanning DC, max.: 250 V.
Uitschakelvertraging: ≤ 16 ms
RC-filter: 94 Ω / 100 NF
Soort geleider: Starre koperen geleider, fijndradige koperen geleider
Referentie-/terugvalstroom, type: 5 mA / 2 mA AC
Spulspanning vervangingsrelais in afwijking van de nominale stuurspanning: Ja
Spulspanning vervangingsrelais: 110 V DC

Soortnaam: Koppelrelais

Type: TRS 230VAC RC 2CO

Aansluiting: Schroeven

Kleur (specifiek): Zwart

: 2x wisselcontact

Contactmateriaal: AgNi

Nominale spanning: 230 V/AC

Schakelspanning (max.): 250 V/AC

Schakelstroom (max.): 8 A

Max. schakelvermogen: 2000 VA

Mechanische levensduur: 30 x 10⁶ cycli

Lucht-/kruipafstand (spoel/contact): 5.5 mm

: IP20

Max. temperatuur: +60 °C

Min. temperatuur: -40 °C

Diepte: 87.8 mm

Breedte: 12.8 mm

Hoogte: 89.6 mm

Afm.: (b x h x d) 12.8 x 89.6 x 87.8 mm

Inhoud: 10 stuk(s)

Industrieverpakking: Ja

Gewicht: 57 g

Type: TRS 230VAC RC 2CO

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Schakelstroom (max.)

Nominale spanning

Contactsoort

Weidmüller TRS 230VAC RC 2CO Koppelrelais 230 V/AC 8 A 2x wisselcontact 10 stuk(s)

Artikelnummer:306795

Leverbaar vr. 16 okt.

5 Set(s)

Verzending door Conrad Electronic

Dit product

8 A

230 V/AC

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 210,74^*

Weidmüller TRS 120VAC RC 1CO 16A Koppelrelais 120 V/AC 16 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1913479

Leverbaar vr. 8 jan 2027

Verzending door Conrad Electronic

16 A

120 V/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 252,07^*

Weidmüller TRS 120VAC RC 1CO Koppelrelais 120 V/AC 6 A 1x wisselcontact 10 stuk(s)

Artikelnummer:298799

Leverbaar vr. 16 okt.

5 Set(s)

Verzending door Conrad Electronic

6 A

120 V/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 206,60^*

Weidmüller TRS 120VAC RC 2CO Koppelrelais 120 V/AC 8 A 2x wisselcontact 10 stuk(s)

Artikelnummer:306794

Leverbaar vr. 8 jan 2027

Verzending door Conrad Electronic

8 A

120 V/AC

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 227,27^*

Weidmüller TRS 230VAC RC 1CO AGSNO Koppelrelais 230 V/AC 6 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1915798

Leverbaar vr. 8 jan 2027

Verzending door Conrad Electronic

6 A

230 V/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 222,31^*

Weidmüller TRS 230VAC RC 1CO Koppelrelais 230 V/AC 6 A 1x wisselcontact 10 stuk(s)

Artikelnummer:298800

Leverbaar vr. 16 okt.

5 Set(s)

Verzending door Conrad Electronic

6 A

230 V/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 210,74^*

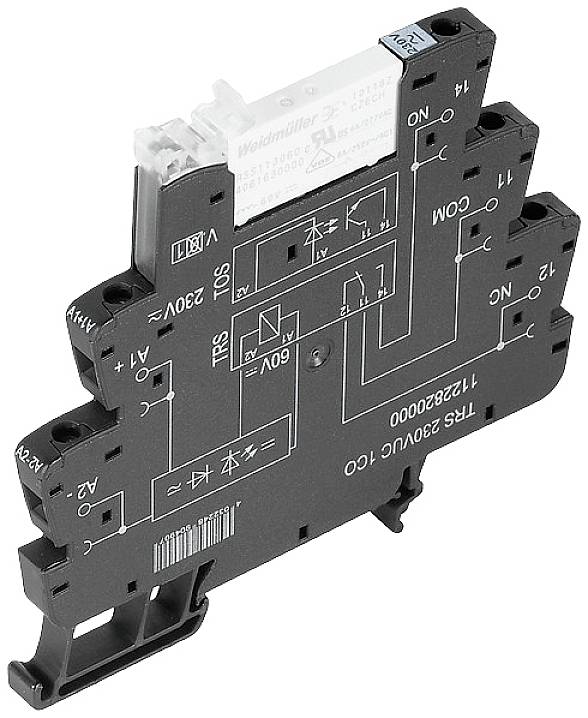

Weidmüller TRS 230VUC 1CO AGSNO Koppelrelais 230 V DC/AC 6 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1916699

Leverbaar vr. 8 jan 2027

Verzending door Conrad Electronic

6 A

230 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Weidmüller TRS 48VUC 1CO 16A Koppelrelais 48 V DC/AC 16 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1913477

Leverbaar vr. 8 jan 2027

Verzending door Conrad Electronic

16 A

48 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 194,21^*

Weidmüller TRS 5VDC 1CO 16A Koppelrelais 5 V/DC 16 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1913476

Leverbaar do. 3 dec.

Verzending door Conrad Electronic

16 A

5 V/DC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 165,28^*

Weidmüller TRS 60VUC 1CO 16A Koppelrelais 60 V DC/AC 16 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1913478

Leverbaar do. 3 dec.

Verzending door Conrad Electronic

16 A

60 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 198,34^*

Documenten en downloads

Datablad

Datablad 306795 Weidmüller TRS 230VAC RC 2CO Koppelrelais 230 V/AC 8 A 2x wisselcontact 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 306795 Weidmüller TRS 230VAC RC 2CO Koppelrelais 230 V/AC 8 A 2x wisselcontact 10 stuk(s)

Omschrijving

Relaiskoppeling. TERMSERIES, aantal contacten: 2, wisselaar, AgNi, nominale stuurspanning: 230 V AC ±5%, permanente stroomsterkte: 8 A, schroefaansluiting. TERMSERIES relaiskoppeling 2 wisselaar complete module bestaande uit een relais en een voet met AC-/DC-/UC-spoelen met schroefaansluiting. Uitwerper met lichtgeleidingsgeometrie (statusweergave).
