Name: Uni-T UTG4164X Functiegenerator 1 µHz - 160 MHz 4-kanaals Sinus, Blok, Zaagtand, Ruis, Arbitrair, Driehoek
Brand: Uni-T
SKU: 3837316
Availability: InStock

UNI-T functiegenerator frontpaneel met touchscreen-instellingen voor CH1-pulssgolfvorm, amplitude, offset, frequentie, pulsbreedte en uitgangskanaalbesturingen.

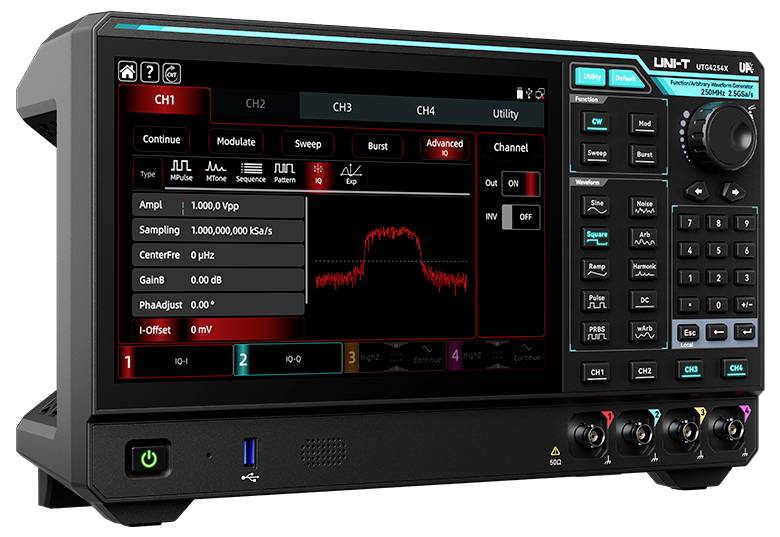

Digitale oscilloscoop met instellingen van kanaal 1 en een rode golfvormweergave met een getrapte pulsignaal.

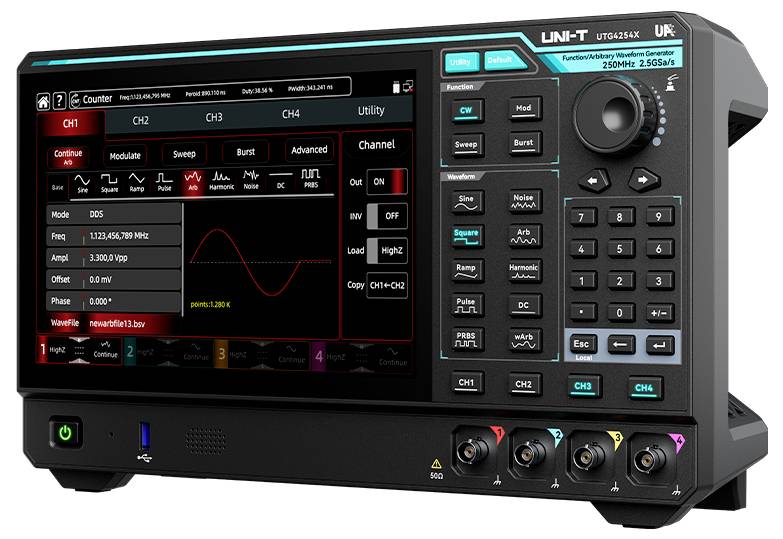

Een digitale oscilloscoop functiegenerator met een rode golfvorm op CH1, met bedieningsknppen en kanaalgangen op het frontpaneel.

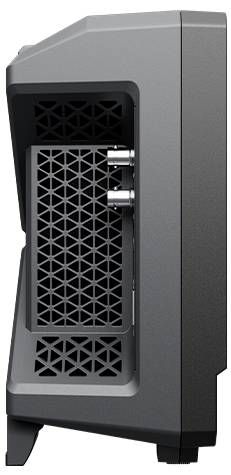

Zwarte computertorenkast weergegeven in zijkant, met een geventileerd voorpaneel en twee USB-poorten aan de rechterkant.

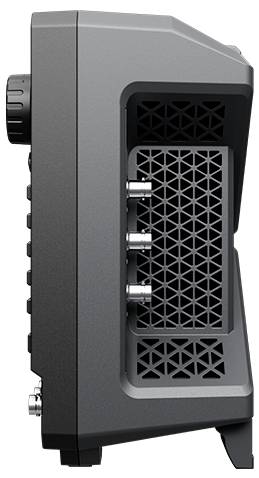

Zijkant van een grijs en zwart elektronisch apparaat met geventileerde panelen, zijknoppen en verschillende metalen aansluitingspoorten.

Achterzijde van een robuuste monitor met meerdere invoerpoorten en stromaansluitingen, met een ingebouwde standaard en waarschuwingslabels.

1/6

Datasheet (PDF)

Leverbaar vr. 16 okt.

1 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 2.164,46 / Stuk)

€ 2.164,46

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

UNI-T functiegenerator UTG4164X, 160 MHz, 4-kanaals, arbitrair

Max. Uitgangsfrequentie: 160 MHz
Sampling rate 2,5 GSa/s
Verticale resolutie: 16-bits
Aantal kanalen: 4
Arbitraire golfvormlengte: 128 mpts
Display: 10,1-inch TFT LCD-aanraakscherm

Technische specificaties

10,1-inch capacitive touchscreen
4 onafhankelijke kanalen vol vermogen
Ruisoverlay (SNR)
Digitale protocoluitvoer (SPI, I2C, UART)
Geavanceerde functies (multi-pulse, multi-tone, sequence, patterns, I/Q, Expression)

Signaaluitgangsvorm: Sinus, rechthoek, oprijplaten/driehoek, impuls, harmonisch, ruis, PRBS, DC, arbitrair

Soortnaam: Functiegenerator

Frequentiebereik: 1 µHz - 160 MHz

Signaaluitgangsvorm: Sinus
Blok
Zaagtand
Ruis
Arbitrair
Driehoek

Frequentiebereik sinus: 1 µHz – 160 MHz

Vervormingsfactor sinus: 0,07 %

Frequentiebereik rechthoek: 1 µHz – 80 MHz

Oplooptijd rechthoek: 2 ns

Weergave: LCD

Frequentiebereik driehoek: 1 µHz – 20 MHz (Rampenwelle) Hz

Frequentiebereik ARB: 1 µHz – 50 MHz (DDS-Modus) Hz

: Fabrieksstandaard (zonder certificaat)

Wobbelfunctie: Ja (bereik: Lineair, logaritmisch, lijst, stap)

Interne modulatie: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SOM

Externe modulatie: AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

VCF: Ja

Trigger (synchroon): Intern, extern (stijgende/afvalende flank), handmatig

Brug (asynchroon): Ja (met poorten in Burst-modus)

Externe frequentiemeting: Ja (geïntegreerde frequentieteller: 100 MHz - 800 MHz, 8 digits/s)

Afm.: (b x h) 361 mm x 209 mm

Gewicht: 4.5 kg

Aantal kanalen: 4-kanaals

Frequentie (max.): 160 MHz

Frequentie (min.): 1 µHz

Bijzonderheden: Incl. frequentieteller

Kalibreerservice: Kalibratie van het werk zonder certificaat

Meetcategorie: CAT II

Breedte: 361 mm

Hoogte: 209 mm

Interfaces: USB-device
USB-host
LAN
HDMI

Spanningsverzorging: 230 V/AC

Type: UTG4164X

Documenten en downloads

Datablad

Datablad 3837316 Uni-T UTG4164X Functiegenerator 1 µHz - 160 MHz 4-kanaals Sinus, Blok, Zaagtand, Ruis, Arbitrair, Driehoek

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3837316 Uni-T UTG4164X Functiegenerator 1 µHz - 160 MHz 4-kanaals Sinus, Blok, Zaagtand, Ruis, Arbitrair, Driehoek

Omschrijving

De UTG4164X levert een uitgangsfrequentie van 160 MHz op vier gelijkwaardige kanalen bij een samplefrequentie van 2,5 Gsa/s en een verticale resolutie van 16 bits. De DDS-technologie produceert nauwkeurige, stabiele signaalvormen met snelle bloksignalen. Er worden uitgebreide analoge en digitale modulatietypen, PRBS, Sweep- en Burst-modus en de geavanceerde signaalvormen Multi-Pulse, Sequence, Multi-Tone, IQ en Pattern ondersteund. Met 128 Mpts arbitraire geheugen, geïntegreerde signaalvormeditor, frequentieteller en 10,1-inch TFT LCD-touchscreen is het apparaat veelzijdig inzetbaar voor ontwikkeling, opleiding en algemene elektronica-controle.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Vervormingsarme signaaluitvoer: Storingsvrij dynamisch bereik van -80 dBc en lage jitter voor schone, stabiele signalen
Snelle flanktijden: Flanktijd tot 2 ns, minimale pulsbreedte ≥ 3 ns, fijnafstelling in stappen van 100 pk, flenstijd per impuls instelbaar
Vier onafhankelijke kanalen: Gelijktijdige uitvoer op alle kanalen voor parallel- en multiapparaattests
Kanaalkoppeling en signaaladditie: Frequentie, amplitude en fase vrij koppelbaar, uitgangen te combineren (bijv. CH1 = CH1 + CH2 + CH3 + CH4)
-4-kanaals synchronisatie: Wijziging aan een kanaal wordt automatisch naar de overige drie doorgestuurd
One-Click SNR: Overlay Gauss-ruis voor directe beoordeling van de immuniteit
15 SOORTEN MODULATIE: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SOM
Digitale protocoluitvoer: SPI, I²C en UART
Zeer nauwkeurige frequentieteller: Hardware-frequentieteller met een meetbereik van 100 MHz tot 800 MHz
Arbitraire signaaleditor: Meer dan 200 geïntegreerde signaalvormen, bewerking op het apparaat of op de PC via teken- en wisfuncties
Geavanceerde signaalvormen standaard: Multi-pulse, multi-tone, sequence, patterns, IQ en Exp

Omvang van de levering

UTG4164X x1
Voedingskabel x1
USB-datakabel x1
BNC-BNC-kabel x4

Opmerkingen

Andere modellen

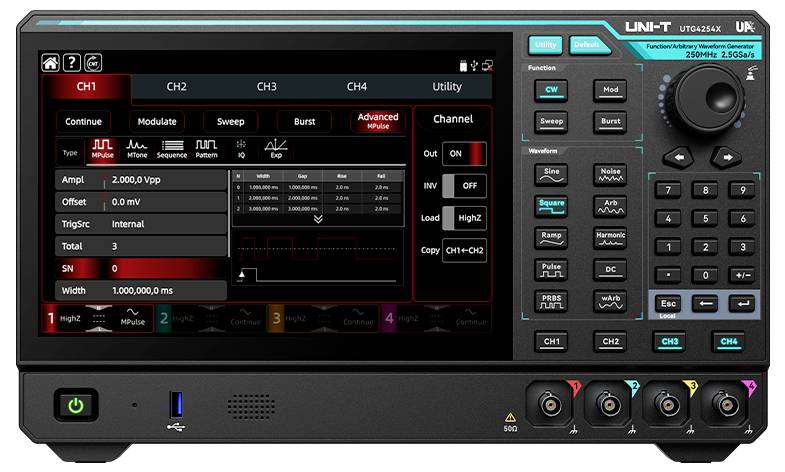

-UTG4254X: 4 kanalen, 250 MHz uitgangsfrequentie, 2,5 Gssa/s samplefrequentie, 16-bits verticale resolutie, 128 Mpts arbitraire golfvormlengte, 10,1-inch TFT LCD-aanraakscherm

-UTG4104X: 4 kanalen, 100 MHz uitgangsfrequentie, 2,5 Gssa/s samplefrequentie, 16-bits verticale resolutie, 128 Mpts arbitraire golflengte, 10,1 inch LCD-aanraakscherm

HDMI is een geregistreerd handelsmerk van HDMI Licensing L.L.C.
