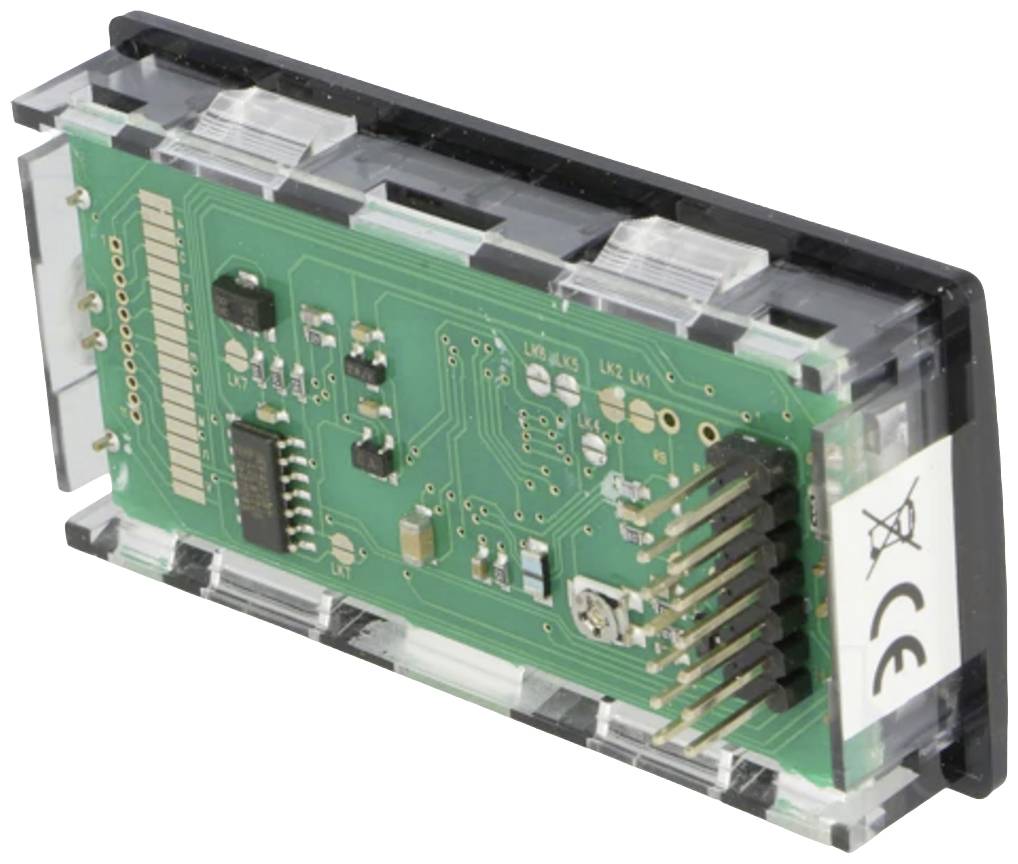

TDE Instruments DPM962-TG Digitaal inbouwmeetapparaat ± 200 mV
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 26,44 / Stuk)
€ 26,44
excl. btw
& Inclusief 14 dagen retourrecht
Highlights & Details
Digitale multimeter voor inbouw in schakelpaneel
- Bedrijfsspanning 5 V of 9 V DC
- Meetingang 200 mV DC
- Gezamenlijke massa van meet- en voedingsspanning mogelijk
- Weergave ±1999
- Nauwkeurigheid ±0.1%
- Symbolen voor weergave van ºF, ºC, µ, m, A, V, K, M, Ω kunnen afzonderlijk worden geselecteerd
- Instelbare decimale punt
- Achtergrondverlichting groen
Technische specificaties
- Soortnaam
Digitaal inbouwmeetapparaat
- Meetfunctie
Spanning DC
Gelijkstroom DC
- Meetbereik (min.)
-0.2 V
- Type
DPM962-TG
- Meetbereik (max.)
0.2 V
- Display-technologie
LCD
IP65 (voorzijde) / IP20 (achterzijde)
- Inbouwbreedte
68 mm
- Weergave (counts)
1999
- Inbouwhoogte
33 mm
- Voedingsspanning
5 V/DC
9 V/DC
- Afm.
(l x b x h) 25 x 72 x 36 mm
- Max. voedingsspanning
9 V/DC
- Min. voedingsspanning
5 V/DC
- Displayverlichting
Groen
- Inbouwdiepte
24 mm
- Kleur (specifiek)
Zwart
- Breedte
72 mm
- Hoogte
36 mm
25 mm
- Lijstbreedte
72 mm
- Framehoogte
0.36 cm
- Aanduiding
Lcd
- Inbouwmaten
33 x 68 mm
- Voedingsspanning
5 V/DC (3 - 7 V) oder 9 V/DC (7 - 12 V)
- Stroomverbruik
2 mA
- Tolerantie
± (0,05% + 1 cijfer)
- Afleesbereik
0 - 1999
- Meetbereik
± 200 mV
Documenten en downloads
Datablad
Datablad 101757 TDE Instruments DPM962-TG Digitaal inbouwmeetapparaat ± 200 mV
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 101757 TDE Instruments DPM962-TG Digitaal inbouwmeetapparaat ± 200 mV
Verklaring van Overeenstemming
Verklaring van Overeenstemming 101757 TDE Instruments DPM962-TG Digitaal inbouwmeetapparaat ± 200 mV
Omschrijving
TDE Instruments DPM962-TG is een digitaal multimeterinbouwinstrument met verschillende weergavesymbolen, data-hold-functie en low-BAT-weergave. Voedingsspanning 5 V of 9 V DC. Bij dit digitale inbouwinstrument is in 5V-bedrijf geen galvanische scheiding van meet- en bedrijfsspanning nodig.In de 5V-modus genereert dit digitale inbouwinstrument een eigen interne min-5V-voedingsspanning zodat ook signalen kunnen worden gemeten waarvan de signaalmassa gelijk is aan de voedingsspanning. De aansluitingen maken verschillende bedrijfsmodi mogelijk, zoals absolute meting, differentiële spanningsmeting en relatieve spanningsmeting. Dit digitale inbouwinstrument is ideaal voor gebruik in netapparatuur of bij gebruik van slechts één spanningsbron. Door het voorschakelen van weerstanden is met dit digitale inbouwinstrument vrijwel elk meetbereik mogelijk.
Uitvoering
- Lineariteit ±1 cijfer
- Aftastsnelheid 3/s (typisch)
- Temperaturstabiliteit 30 ppm/°C (typisch)
- Werktemperatuur -10 tot +50 °C
- Stroomverbruik zonder achtergrondverlichting 2 mA
- Ingangsimpedantie 100 MΩ
- Weergave ±199,9
- Tolerantie ±0,1% (+1 cijfer)
- Eindwaarde schaal ±200 mV
- Data Hold
- Low-batt-weergave
- Symbolen voor weergave van ºF, ºC, µ, m, A, V, K, M, Ω kunnen afzonderlijk worden geselecteerd.
