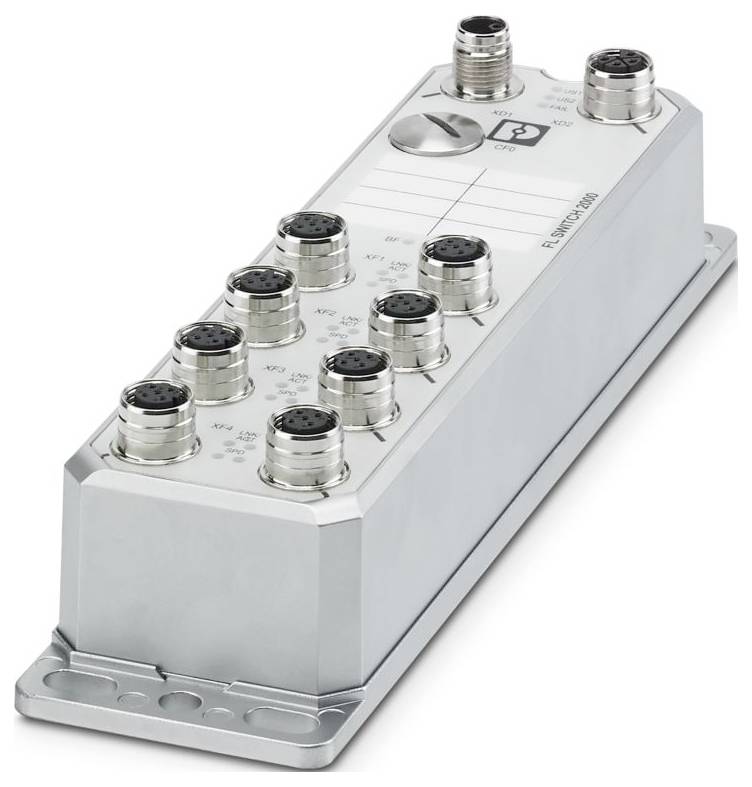

Phoenix Contact 1106616 FL SWITCH 2608 PN Industrial Ethernet Switch 10 / 100 MBit/s
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 1.152,89 / Stuk)
€ 1.152,89
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Productfamilie: Managed Switch 2000
- Model: Stand-alone
- Aansluitmethode: M12-connector, L-gecodeerd
- Breedte: 60 mm
- Hoogte 226 mm
- Diepte: 46 mm
- Materiaal behuizing: Spuitgietzink
- Omgevingsomstandigheden: Omgevingsomstandigheden
- BESCHERMINGSKLASSE: IP65;IP66;IP67
- Omgevingstemperatuur (bedrijf): -40 °C- 70 °C.
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Normen/bepalingen: En 61000-6-3
- Montagewijze: wandmontage
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
- Schok (werking): 30g (en 60068-2-27)
- Trillen (werking): Volgens IEC 60068-2-6: 5g, 150 Hz
- Algemeen: 24 uur per dag, 7 dagen per week, 24 uur per dag, 7 dagen per week
- Overdrachtssnelheid: 10/100 Mbit/s
- Maximaal verliesvermogen bij nominale voorwaarde: 4,68 W (US = min, Tamb = Max)
- Beschermingsklasse: III (VDE 0106)
- Luchtdruk (werking): 79 kPa ... 108 kPa tot 2000 m üNN (zonder derating)
- Ethernet: Ethernet
- Transmissielengte: 100 m (per segment)
- Voedingsspanningsbereik: 9 V DC ... 57 V DC
- Toegestane luchtvochtigheid (opslag/transport): 5% ... 95 %
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Stroomverbruik: 180 mA
- Restgolfcapaciteit: 3,6 VPP (binnen het toegestane spanningsbereik)
- Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
- Straling van de horsmakreel: Straling van de horsmakreel
- Immuniteit EN 61000-6-2
- Statusweergave: LED's: US1, US2 (voeding), Fail, elk 2 LED's per Ethernet-poort (link/activiteit en snelheid)
- Transmissiefysica: Koper
- MTTF: 461,15 jaar (SN 29500 standaard, temperatuur 25 °C, bedrijfscyclus 21 %);149,69 jaar (SN 29500 standaard, temperatuur 40 °C, bedrijfscyclus 34,25 %);19,78 jaar (SN 29500 standaard, temperatuur 70 °C, bedrijfscyclus 100 %)
- Voeding: Voeding
- Luchtdruk (opslag/transport): 79 kPa ... 108 kPa tot 2000 m üNN (zonder derating)
- Vrij van verfstoffen die hinderlijk zijn voor het inwerken van lak: Ja
- Stroomverbruik typisch: 180 mA (bij US = 24 V DC en 25 °C omgevingstemperatuur)
- Stroomverbruik maximaal: 0,52 A (US = min, Tamb = Max)
- Opmerking over het aansluittype: Zelfegotiatie en autocrossing
- Aantal kanalen: 8 (M12-poorten)
- Overdrachtsmedium: Koper
- Lokale diagnose: US1/2 voedingsspanning US1, US2 LED groen;FAIL div. LED rood;link Link-status LED groen
- Speciale eigenschappen: Uitgebreid temperatuurbereik;PROFINET-modus vooraf ingesteld, PROFINET-status LED's;ontwikkelingsproces gecertificeerd conform IEC 62443-4-1;product gecertificeerd conform IEC 62443-4-2
- Basisfunctionaliteit: Store and Forward Switch, conform de norm conform IEEE 802.3
- Schakelfuncties: Schakelfuncties
- Diagnosefuncties: RMON History;LLDP (Link Layer Discovery Protocol);SNMP-traps;N:1-Portmirroring;ACD (Address conflict Detection);Syslog;CRC-Surveillance
- Filterfuncties: Quality of Service (8 prioriteitsklassen);Class of Service;DiffServ/DSCP;poortprioritering;VLAN (maximaal 32 VLAN's);IGMP Snooping/Querier (v1/v2);auto-crossy-poort;Extended Multicast filtering
- IP-parametrisering: DHCP-client;DHCP-optie 82 (Relay agent);DHCP-server (op pool gebaseerd, op poort gebaseerd);BootP;DCP (Discovery and Configuration Protocol)
- MAC-adrestabel: 8k
- Beheer: Web-based management (HTTP/HTTPS);Rolgebaseerd gebruikersbeheer (LDAP, RADIUS);SNMPv1/v2/v3;Command Line interface (Telnet, SSH)
- Redundantie: MRP (media redundancy Protocol);RSTP (Rapid spanning Tree Protocol);FRD (Fast ring Detection);Large Tree Support;LACP (Link Aggregation Control Protocol);PROFINET S2 systeemredundantie
- Overige functies: Overdracht van MMS & GOOSE (IEC 61850-8-1);overdracht van Modbus/TCP
- Tijdsynchronisatie: SNTP (Simple Network Time Protocol)
- Security-functies: Security-functies
- Functionaliteit: Functionaliteit
- Signaal-LED's: Gegevensontvangst, linkstatus
- Testbaan: 24 V voeding / functionele aarding 500 V DC 1 min;Ethernet-interface / alle andere potentialen 2,25 kV DC 1 min.
- Status- en diagnoseindicatoren: LED's: US1, US2 (voeding), Fail, elk 2 LED's per Ethernet-poort (Link/activiteit en snelheid)
- Signaalvertraging: ≥ 6,5 µs (Store-and-forward mode, 10/100 Mbit/s, afhankelijk van frame-grootte)
- Voedingsspanning (DC): 24 V DC (redundant)
- Conformiteit met EMC-richtlijnen: En 6-3-6-2 61000 en 61000-61000 (ESD) criterium B;en 61000-61000 en 61000-6-2 (elektromagnetische velden) criterium A;en 6-2-6-2 en 61000-4-4 (EFT/Burst) criterium A;en 61000-4-3 en 61000-4-5 (Surge) criterium B;en 61000-61000 en 4-2-4-6 (geleide immuniteit) criterium A;en 6-2-61000 (geleide emissie van klasse B;en 6-3
- PROFINET-Conformance-klasse: Conformence Class B
- PROFINET-apparaatfunctie: PROFINET-apparaat;Fast start-up
- Port Security: MAC-based, RADIUS (IEEE 802.1X), MAC Authentication bypass
- Soortnaam
Industrial Ethernet Switch
- LAN-snelheid
100 MBit/s
- Overdrachtssnelheid
10 / 100 MBit/s
- Basisfunctionaliteit
Managed Switch
- Ethernet-poorten
8
- 10/100 Mbit/s-poorten
8 x
- MAC-adressen
8000
- Breedte
60 mm
- Hoogte
226 mm
- Diepte
46 mm
- Type
FL SWITCH 2608 PN
- Interfaces
LAN (10/100 MBit/s)
IP65
IP66
IP67
- Voedingsspanning
24 V/DC
- Max. omgevingstemperatuur
70 °C
- Min. omgevingstemperatuur
-40 °C
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3564084 Phoenix Contact 1106616 FL SWITCH 2608 PN Industrial Ethernet Switch 10 / 100 MBit/s
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3564084 Phoenix Contact 1106616 FL SWITCH 2608 PN Industrial Ethernet Switch 10 / 100 MBit/s
Omschrijving
Managed switch 2000-serie, 8 M12-poorten 10/100 Mbit/s, beschermingsklasse: IP65/IP66/IP67, PROFINET Conformence Class B, uitgebreid temperatuurbereik, PROFINET-modus vooraf ingesteld, PROFINET-status LED's, ontwikkelproces gecertificeerd volgens IEC 62443-4-1, compatibel met IEC 62443-4-2
