Name: PEM CWT 015 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 30 A (max) Flexibel
Brand: PEM
SKU: 1667152
Availability: InStock

Een Rogowski-stroomtransducer met een spoel die met de hoofdeenheid is verbonden, gebruikt voor het meten van wisselstroom zonder fysiek contact.

Datasheet (PDF)

Morgen leverbaar

1 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 1.665,29 / Stuk)

€ 1.665,29

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Rogowski stroomlus van de serie CWT Ultra Mini

Meetbereik A/AC max. 30 A
Luslengte 80 mm
1 m kabellengte
Lus Ø 1,6 mm

Technische specificaties

Uitgangssignaal: 200 mV/A

Openingsbereik voor ampèretang: 80 mm

Soortnaam: Stroomtangadapter

Aansluiting B: BNC-bus

: Fabrieksstandaard (zonder certificaat)

: 30 A

Basisnauwkeurigheid: 2 %

Voedingsspanning: 4x AA batterij (penlite)

Afm.: (l x b x h) 183 x 93 x 32 mm

Stroommeting: AC

Uitgangssignaal (max.): 6 V

Breedte: 93 mm

Hoogte: 32 mm

: 183 mm

Bijzonderheden: Flexibel

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Meetbereik A/AC max.

Kalibratie

PEM CWT 015 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 30 A (max) Flexibel

Artikelnummer:1667152

Morgen leverbaar

1 Stuk(s)

Verzending door Conrad Electronic

Dit product

30 A

Fabrieksstandaard (zonder certificaat)

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.665,29^*

PEM CWT 03 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 60 A (max) Flexibel

Artikelnummer:1667065

Onbekende levertijd

Verzending door Conrad Electronic

60 A

Fabrieksstandaard (zonder certificaat)

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.665,29^*

PEM CWT 06 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 120 A (max) Flexibel

Artikelnummer:1667153

Morgen leverbaar

1 Stuk(s)

Verzending door Conrad Electronic

120 A

Fabrieksstandaard (zonder certificaat)

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.665,29^*

PEM CWT 1 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 300 A (max) Flexibel

Artikelnummer:1667093

Onbekende levertijd

Verzending door Conrad Electronic

300 A

Fabrieksstandaard (zonder certificaat)

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.665,29^*

PEM CWT 15 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 3000 A (max) Flexibel

Artikelnummer:1667154

Morgen leverbaar

1 Stuk(s)

Verzending door Conrad Electronic

3000 A

Fabrieksstandaard (zonder certificaat)

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.665,29^*

PEM CWT 3 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 600 A (max) Flexibel

Artikelnummer:2114736

Onbekende levertijd

Verzending door Conrad Electronic

600 A

Fabrieksstandaard (zonder certificaat)

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.219,01^*

PEM CWT 30 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 6000 A (max) Flexibel

Artikelnummer:1667066

Onbekende levertijd

Verzending door Conrad Electronic

6000 A

Fabrieksstandaard (zonder certificaat)

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.665,29^*

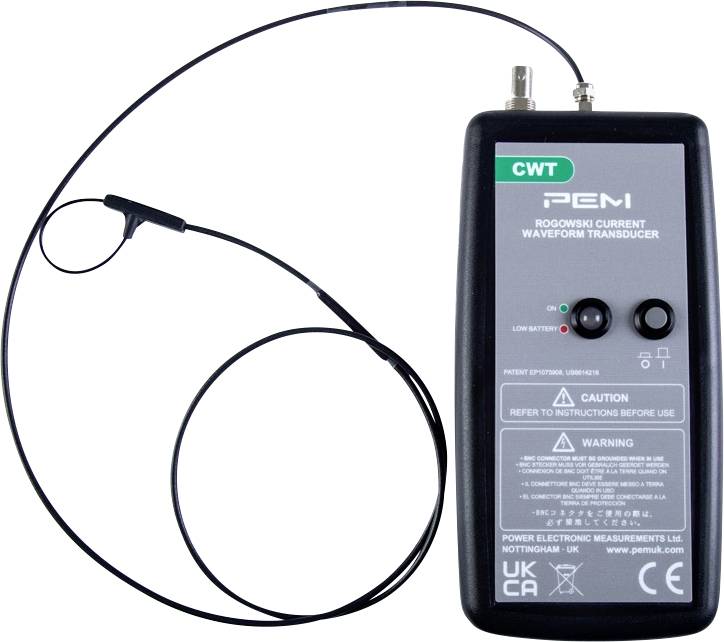

PEM CWT 6 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 1200 A (max) Flexibel

Artikelnummer:2114731

Onbekende levertijd

Verzending door Conrad Electronic

1200 A

Fabrieksstandaard (zonder certificaat)

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.219,01^*

PEM CWT 015 Ultra Mini Stroomtangadapter Kalibratie (DAkkS) Meetbereik A/AC (bereik): 30 A (max) Flexibel

Artikelnummer:2388230

Niet beschikbaar

Verzending door Conrad Electronic

30 A

DAkkS

Stuk(s)

Min.: 1

Meervoud: 1

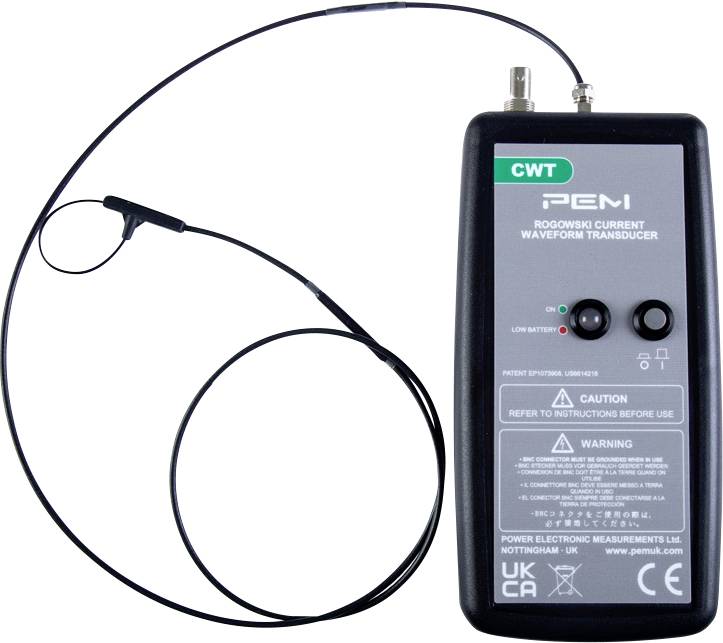

PEM CWT 015 Ultra Mini Stroomtangadapter Kalibratie (ISO) Meetbereik A/AC (bereik): 30 A (max) Flexibel

Artikelnummer:2387580

Niet beschikbaar

Verzending door Conrad Electronic

30 A

ISO

Stuk(s)

Min.: 1

Meervoud: 1

Documenten en downloads

Datablad

Datablad 1667152 PEM CWT 015 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 30 A (max) Flexibel

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1667152 PEM CWT 015 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 30 A (max) Flexibel

Omschrijving

Rogowski stroomlussen van de CWT Ultra Mini serie zijn makkelijk aan te brengen, praktisch terugkoppelingsvrij, ideaal bij krappe inbouwsituaties, geïsoleerd tot 1.200 V en ongevoelig voor overstroom. Ze kunnen voor het meten van stroomverlopen met snelle stroomimpulsen, schakelflanken of sinusvormige of sinusachtige stroomverlopen worden gebruikt. Rogowski spoelen van de CWT Ultra Mini serie van P.E.M. zijn geschikt voor ontwikkelings- en testklussen in apparaten en bij componenten in de vermogenselektronica. Ze combineren een slechts 1,6 mm dunne, flexibele, geïsoleerde, gemakkelijk aan te leggen spoel met de mogelijkheid om zeer snelle stroomverlopen exact vast te leggen, of ze nu sinusvormig, pulserend of impulsvormig zijn.

Uitvoering

Registratie van stroomverlopen aan halfgeleider-schakelaars
Ontwikkeling, testen en onderhoud van vermogenselektronica
Metrologische bewaking van stromen met hoogfrequente sinusvorm
Meting van lekstromen en stroomverloop bij uitschakeling
Meting van impulsstromen
Meting van wisselstroom met hoog gelijkstroomaandeel
Meting van stroomharmonie
Meting van fase- of lekstromen binnen draaistroom-systemen

Omvang van de levering

Batterijen
BNC-kabel 0,5 m
Gebruiksaanwijzing.

Opmerkingen

Controleer nauwkeurig of alle specificaties de gewenste eisen voldoen. (Kabellengte, luslengte, enz.). Dit is noodzakelijk, omdat alle cwt's klantspecifieke anfertigungen zijn en zo niet worden geruild zijn.
