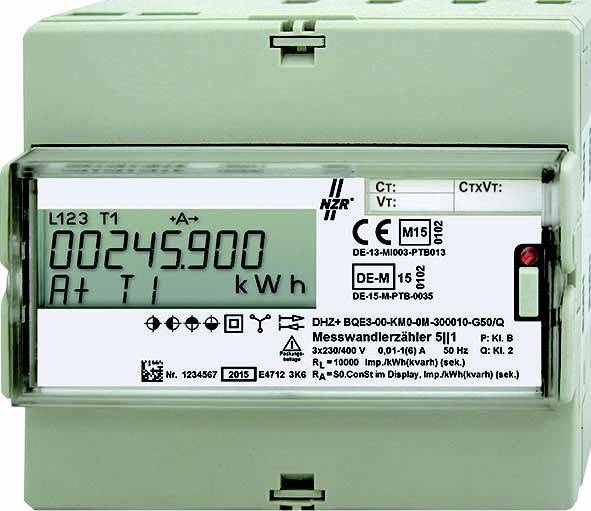

NZR Wechsel-/Drehstromzähler DHZ+2Q485MID4732024
EAN:
Fabrikantnummer:
Artikelnummer:
Afm.
(l x b x h) 80 x 120 x 100 mm
Gewicht
0.45 kg
Breedte
120 mm
Hoogte
100 mm
Lengte
80 mm
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Technische specificaties
- Afm.
(l x b x h) 80 x 120 x 100 mm
- Gewicht
0.45 kg
- Breedte
120 mm
- Hoogte
100 mm
80 mm
- Type
47320248
- Soort display
LCD
- Functies
Frequentie
- Gewicht toevoeging
±
- UKCA
n.v.t.
Omschrijving
NZR Wechsel-/Drehstromzähler DHZ+2Q485MID47320248
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:NZRBezeichnung:Wechsel-/Drehstromzähler 230/400V 5(80)ATyp:DHZ+2Q485MID47320248Zählertyp:elektronischNennstrom (In):5 AMaximalstrom (Imax):80 ANennspannung (Un) N-L:230 VNennspannung (Un) L-L:400 VFrequenz:50 HzLeistungsaufnahme:4,8 WGenauigkeitsklasse:BPolart:VierleiterAusführung:DirektmessungEnergieart:WirkleistungGeeignet für:Bezug/LieferungTarifausführung:EintarifTarifsteuerung:internMessungsart Lastgang:neinRücklaufsperre:neinGeeicht:jaZulassung:Measuring Instruments DirectiveImpulsausgang:elektrischImpulsart:S0Impulsrate:100 Imp/kWh (kvarh)Anzeigeart:digitalMontageart:REGBreite in Teilungseinheiten:6Breite:120 mmTiefe:80 mmHöhe:100 mmAusführung der Schnittstelle:sonstigeEDL40-Signatur:neinMit Sperrcode:neinAnzahl der Stellen:8Schutzart (IP):IP20Schutzart (NEMA):sonstige
NZR Wechsel-/Drehstromzähler DHZ+2Q485MID47320248: weitere Details
Der DHZ+ ist ein digitaler 1-Tarif-Wirkergiezähler für das 4-Leiter-Drehstromnetz mit M-BUS + 2xS0-Impulsausgang für Lieferung und Bezug für Hutschienenmontage. Der DHZ+ ist ein digitaler 1-Tarifzähler zur Messung von positiver (Bezug) und negativer (Lieferung) Wirkenergie in 4-Leiternetzen. Digitaler Drehstromzähler für Wandlerschluss, Displayanzeige für: Energiewert, Displaytest, Impulskonstante, Impulslänge, M-Bus Adressen, Baudrate, Leistung, Spannung, Strom, Momentanwerte, Leistungsfaktor und Frequenz, Bedientaste zur Displayumschaltung und Geräteparametrierung, Installationsfehlererkennung, Impulsausgang in OptoMOSFET-Ausführung, max. 250V AC/DC 100mA (erfüllt S0 Spezifikation), Impulsfaktor und Impulslänge einstellbar, M-BUS Schnittstelle, Montage auf Tragschiene gem. EN 50022 (TS 35). EG Baumusterprüfbescheinigung für Wirkenergie nach Richtlinie 2004/22/EG (MID = Measurement Instruments Derective). Achtung! Änderungen der Impulsausgänge und Einstellen des Wandlerverhältnisses ist bei geeichten/MID-konformitätsbewerteten Zählern nur einmal nach der Installation möglich. Der Zähler muss danach vom Messgeräteverwender verriegelt werden. M-Bus Schnittstelle EN 13757-2, -3, Adressierung Primäradresse = 0 (über Aufruftaste änderbar), Sekundäradresse = Seriennummer (über Aufruftaste änderbar), Baudraten max. 9.600 Baud (über Aufruftaste änderbar), Datenübertragung, Herstelleridentifikation, Status, Energiezählwerk, Momentanleistung, Medium. Diese DHZ+ Zählerserie ist auch in anderen Ausführungen lieferbar, wie z.B. für Systeme in 2-Leiter / 3-Leiter / 4-Leiter und, Spannungen (U) wie 1 x 230 V, 3 x 100 V, 3 x 230 V, 3 x 400 V, 3 x 500 V, 3 x 58 / 100 V und mit diversen anderen Schnittstellen. Bitte erfragen Sie die entsprechende Artikelnummer im Werk.Technische Daten System 4-Leiter, Spannung (U) 3x230/400V, Strom (I) 5(80) A für Lieferung und Bezug, Frequenz (f) 50 Hz, Anzeige 3-zeilig, 8-digit LCD Momentanwertanzeige, Genauigkeit (Wirk) 1 % (Kl. B), Impulsausgang 2 x OptoMOSFET (250 V AC/DC, 100 mA), erfüllt S0-Spezifikation, Impulswertigkeit 100Imp/kWh, änderbar typabhängig 1 bis 100.000 Imp./kWh, M-Bus Schnittstelle gem. DIN EN 13757-2, -3 (300 bis 9600 Baud), Eigenverbrauch (Ue) < 2 VA pro Phase, Eigenverbrauch (Ie) < 0,5 VA pro Phase, Temperaturbereich (Tb) -25 bis +55° C, Luftfeuchtigkeit max. 95 %, nicht kondensierend, Schutzklasse (Gehäuse u. Anschluss) IP 20, Gewicht ca. 0,45 kg, Abmessungen (B x H x T) (6 TE) 107,5 x 89,5 x 64 mm EAN: 4048652032372
Geliefert wird: NZR Wechsel-/Drehstromzähler 230/400V 5(80)A DHZ+2Q485MID47320248, Verpackungseinheit: 1 Stk., EAN: 4048652032372
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:NZRBezeichnung:Wechsel-/Drehstromzähler 230/400V 5(80)ATyp:DHZ+2Q485MID47320248Zählertyp:elektronischNennstrom (In):5 AMaximalstrom (Imax):80 ANennspannung (Un) N-L:230 VNennspannung (Un) L-L:400 VFrequenz:50 HzLeistungsaufnahme:4,8 WGenauigkeitsklasse:BPolart:VierleiterAusführung:DirektmessungEnergieart:WirkleistungGeeignet für:Bezug/LieferungTarifausführung:EintarifTarifsteuerung:internMessungsart Lastgang:neinRücklaufsperre:neinGeeicht:jaZulassung:Measuring Instruments DirectiveImpulsausgang:elektrischImpulsart:S0Impulsrate:100 Imp/kWh (kvarh)Anzeigeart:digitalMontageart:REGBreite in Teilungseinheiten:6Breite:120 mmTiefe:80 mmHöhe:100 mmAusführung der Schnittstelle:sonstigeEDL40-Signatur:neinMit Sperrcode:neinAnzahl der Stellen:8Schutzart (IP):IP20Schutzart (NEMA):sonstige
NZR Wechsel-/Drehstromzähler DHZ+2Q485MID47320248: weitere Details
Der DHZ+ ist ein digitaler 1-Tarif-Wirkergiezähler für das 4-Leiter-Drehstromnetz mit M-BUS + 2xS0-Impulsausgang für Lieferung und Bezug für Hutschienenmontage. Der DHZ+ ist ein digitaler 1-Tarifzähler zur Messung von positiver (Bezug) und negativer (Lieferung) Wirkenergie in 4-Leiternetzen. Digitaler Drehstromzähler für Wandlerschluss, Displayanzeige für: Energiewert, Displaytest, Impulskonstante, Impulslänge, M-Bus Adressen, Baudrate, Leistung, Spannung, Strom, Momentanwerte, Leistungsfaktor und Frequenz, Bedientaste zur Displayumschaltung und Geräteparametrierung, Installationsfehlererkennung, Impulsausgang in OptoMOSFET-Ausführung, max. 250V AC/DC 100mA (erfüllt S0 Spezifikation), Impulsfaktor und Impulslänge einstellbar, M-BUS Schnittstelle, Montage auf Tragschiene gem. EN 50022 (TS 35). EG Baumusterprüfbescheinigung für Wirkenergie nach Richtlinie 2004/22/EG (MID = Measurement Instruments Derective). Achtung! Änderungen der Impulsausgänge und Einstellen des Wandlerverhältnisses ist bei geeichten/MID-konformitätsbewerteten Zählern nur einmal nach der Installation möglich. Der Zähler muss danach vom Messgeräteverwender verriegelt werden. M-Bus Schnittstelle EN 13757-2, -3, Adressierung Primäradresse = 0 (über Aufruftaste änderbar), Sekundäradresse = Seriennummer (über Aufruftaste änderbar), Baudraten max. 9.600 Baud (über Aufruftaste änderbar), Datenübertragung, Herstelleridentifikation, Status, Energiezählwerk, Momentanleistung, Medium. Diese DHZ+ Zählerserie ist auch in anderen Ausführungen lieferbar, wie z.B. für Systeme in 2-Leiter / 3-Leiter / 4-Leiter und, Spannungen (U) wie 1 x 230 V, 3 x 100 V, 3 x 230 V, 3 x 400 V, 3 x 500 V, 3 x 58 / 100 V und mit diversen anderen Schnittstellen. Bitte erfragen Sie die entsprechende Artikelnummer im Werk.Technische Daten System 4-Leiter, Spannung (U) 3x230/400V, Strom (I) 5(80) A für Lieferung und Bezug, Frequenz (f) 50 Hz, Anzeige 3-zeilig, 8-digit LCD Momentanwertanzeige, Genauigkeit (Wirk) 1 % (Kl. B), Impulsausgang 2 x OptoMOSFET (250 V AC/DC, 100 mA), erfüllt S0-Spezifikation, Impulswertigkeit 100Imp/kWh, änderbar typabhängig 1 bis 100.000 Imp./kWh, M-Bus Schnittstelle gem. DIN EN 13757-2, -3 (300 bis 9600 Baud), Eigenverbrauch (Ue) < 2 VA pro Phase, Eigenverbrauch (Ie) < 0,5 VA pro Phase, Temperaturbereich (Tb) -25 bis +55° C, Luftfeuchtigkeit max. 95 %, nicht kondensierend, Schutzklasse (Gehäuse u. Anschluss) IP 20, Gewicht ca. 0,45 kg, Abmessungen (B x H x T) (6 TE) 107,5 x 89,5 x 64 mm EAN: 4048652032372
Geliefert wird: NZR Wechsel-/Drehstromzähler 230/400V 5(80)A DHZ+2Q485MID47320248, Verpackungseinheit: 1 Stk., EAN: 4048652032372
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
