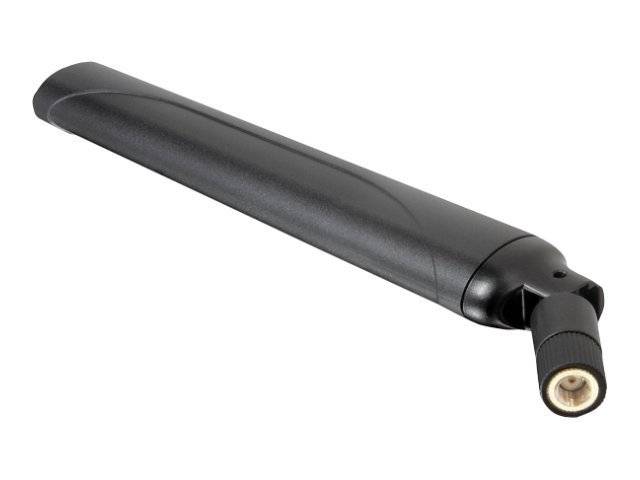

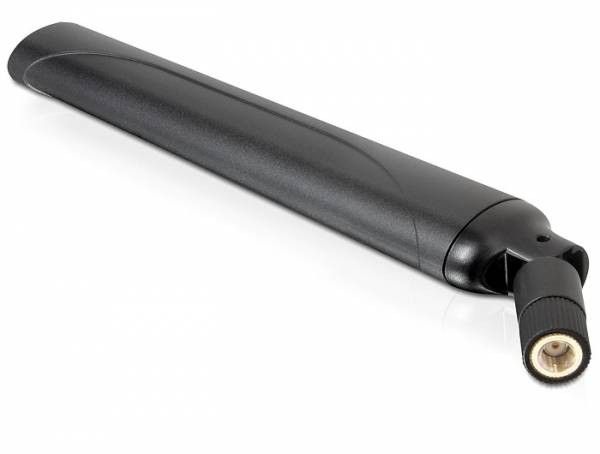

LTE Antenne met SMA-RP (m) connector - 0,9 - 2,3 dBi

LTE Antenne met SMA-RP (m) connector - 0,9 - 2,3 dBi

Gebruik deze flexibele omni-directionele antenne met mannelijke Reverse Polarity SMA (RP-SMA) connector bij uw apparatuur om zo signalen te verzenden en te ontvangen. De antenne is UMTS en GSM compatibel.

SMA connector

De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren 60 met een impedantie van 50 Ohm. Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.

In totaal zijn er 4 soorten SMA connectoren:
SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)


Specificaties LTE Antenne met SMA-RP (m) connector - 0,9 - 2,3 dBi
connector: SMA Reverse Polarity (mannelijk)
flexibele draaibare antenne
frequentiebereik: 790 ~ 870 MHz, 1710 ~ 1880 MHz, 1920 ~ 2170 MHz, 2500 ~ 2700 MHz
sterkte: -0,9 ~ 0,6 dBi, 0,7 ~ 1,8 dBi, 1,3 ~ 1,9 dBi, 0,9 ~ 2,3 dBi
LTE band: 1/3/7/9/20/27/34/36/38
compatibel met: GSM / UMTS
UMTS Band: I/III/VII/IX
GSM 1800 / GSM 810
polarisatie: linear verticaal
impedantie: 50 Ohm
VSWR: 4,0 : 1 Max.
te gebruiken bij -10°C ~ 55°C
behuizing: ABS UV resistent
lengte antenne: 197,10 mm (incl SMA plug) / 167 mm (zonder SMA plug)
diameter antenne: 28 mm
diameter antenne bij SMA aansluiting: 13,5 mm
