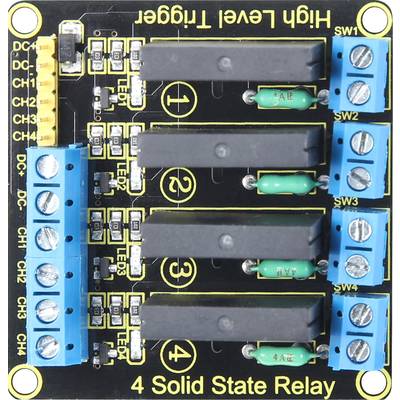

Viervoudig solid-state relaismodule met blauwe schroefklemmen en gele steekverbindingsrails, gemerkt als 'CH1' tot 'CH4'.

Zwarte elektronische schakeling met gele letters B4, A4, B3, A3, B2, A2, B1, A1 bovenaan. Meerdere groene LED's verspreid.

Een 4-kanaals relaismodule met blauwe aansluitklemmen en zwarte relaisblokken, gekenmerkt door 'High Level Trigger'.

1/4

Leverbaar do. 3 sep.

54 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 7,43 / Stuk)

€ 7,43

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

4-kanaals halfgeleiderrelais voor wisselspanning

Galvanische scheiding
Transistorgeschakeld
Met zekeringweerstand

Technische specificaties

Relaistype
OMRON SSR
Toepassingsgebieden
Robotica, microcontroller-projecten
Compatibel met
Raspberry Pi, Arduino, enz.
Bijzonderheden
Galvanische scheiding, transistorgeschakeld, met zekeringweerstand
Voedingsspanning
5 V DC
Maximale belastingsspanning
240 V/AC
Maximale belastingsstroom
2 A
Logicaniveau
0 - 2,5 V: relais uit 3,3 - 5 V: relais aan
Ruststroom
0 mA
Bedrijfsstroom
12,5 mA
Activeringsstroom
2 mA

: Piece

Soortnaam: Relaisprintplaat

Geschikt voor: Arduino

Min. voedingsspanning: 5 V/DC

Max. voedingsspanning: 240 V/AC

Uitgangsspanning (max.): 240 V/AC

Geschikt voor: Raspberry Pi®

Type: Expansion-Board

Hoogte: 23 mm

: 55 mm

Breedte: 57 mm

Aansluiting intern: Schroefklemmen

Aantal uitgangen: 4 x

Geschikt voor serie: Raspberry Pi®

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2205385 Joy-it sbc-ssr01 Relaisprintplaat Geschikt voor serie: Raspberry Pi® 1 stuk(s)

Omschrijving

Dit 4-kanaals halfgeleiderrelais is geschikt voor het schakelen van wisselspanning. Het heeft een galvanische scheiding door geïntegreerde optocoupler en het schakelen van de belasting gebeurt met transistoren, waardoor het een veel langere levensduur heeft dan mechanische relais.
