Joy-it SBC-PIR Bewegingssensor Geschikt voor serie: Arduino, Raspberry Pi®, BBC micro:bit 1 stuk(s) kopen ? Conrad Electronic

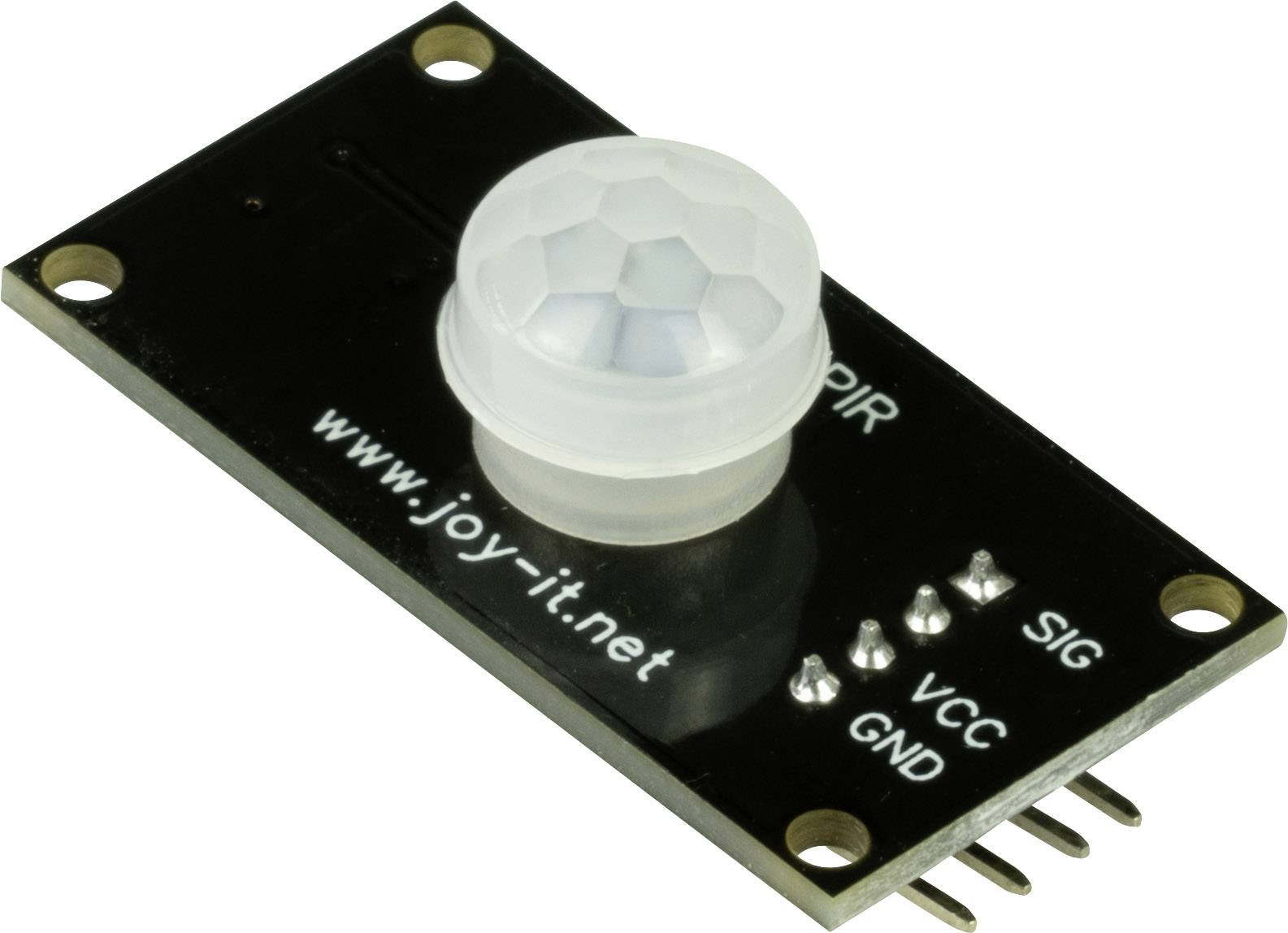

PIR-sensormodule met lens en aansluitpinnen, gebruikt voor bewegingsdetectie in elektronische projecten.

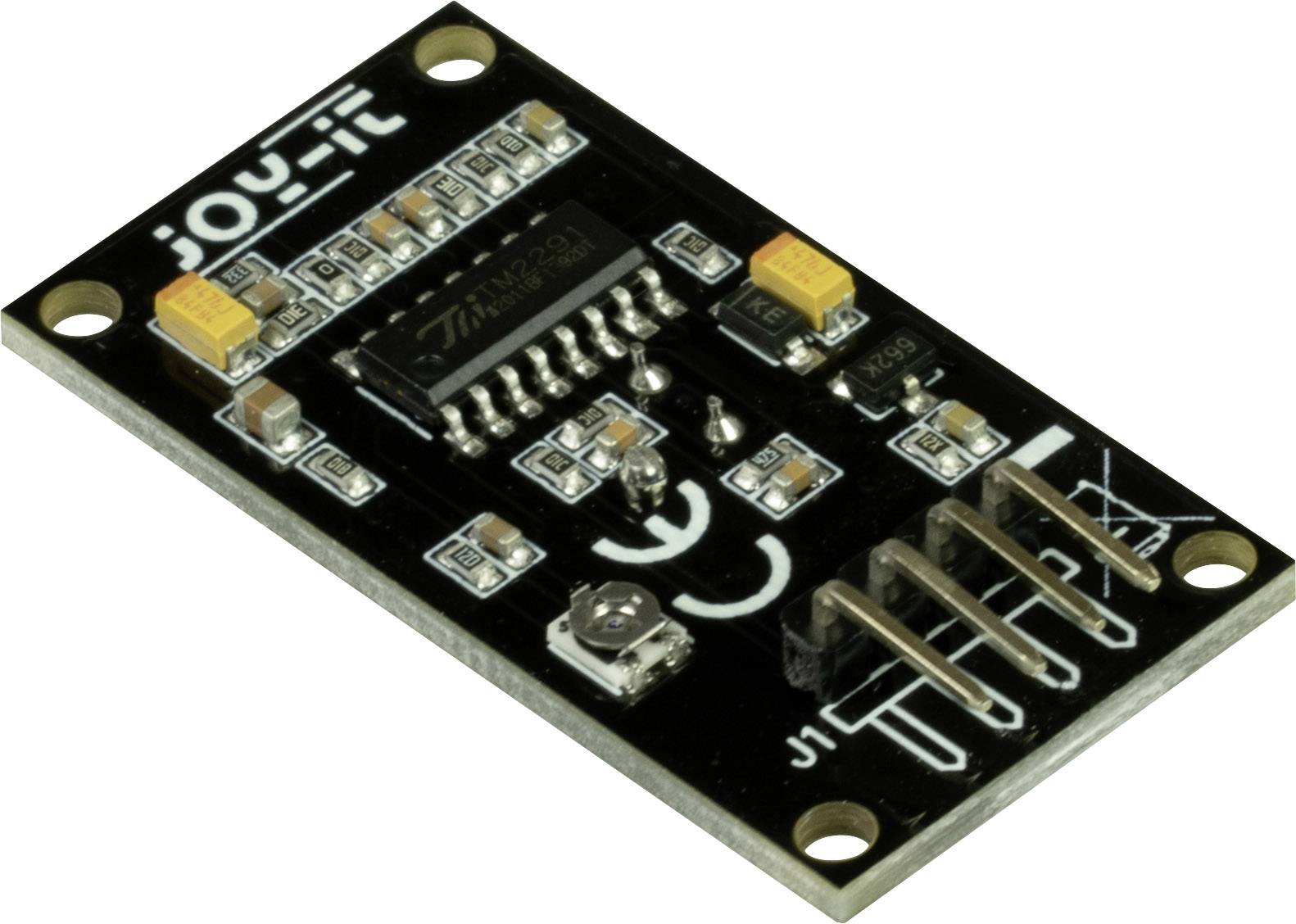

Elektronische module met geïntegreerde schakelingen en aansluitpennen, doorgaans gebruikt voor sensor- of microcontrollerprojecten.

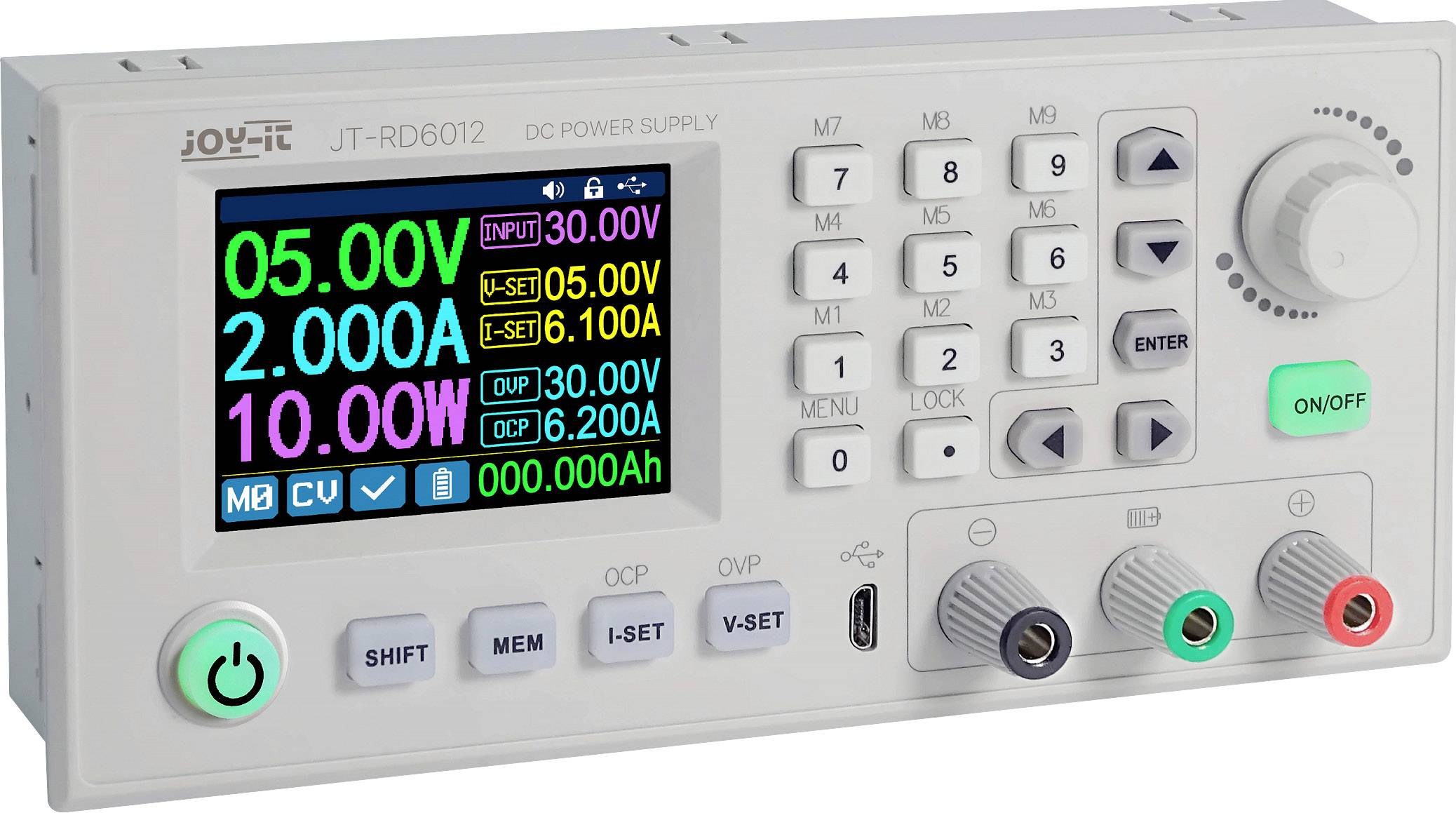

Deze afbeelding toont een digitaal voedingsapparaat met een display dat spanning- en stroomwaarden weergeeft, evenals bedieningsknoppen voor instellingen.

1/3

Datasheet (PDF)

Leverbaar do. 3 sep.

40 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 4,54 / Stuk)

€ 4,54

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

PIR-bewegingssensor, 6 meter bereik

Bereik traploos instelbaar (max. 6 m)
Compatibel met Raspberry, Arduino en BBC micro:bit

Technische specificaties

Voedingsspanning 3 - 5 volt
Module-interface 4 pins
Detector-chip op module BIS0001
Detectiehoek 120°
Detectiebereik maximaal 6 m (3 m standaard)
Traploos detectiebereik via potentiometer
Instelling van de gevoeligheidsregelaar op de moduleplaat met behulp van een kruiskopschroevendraaier

Soortnaam: Bewegingssensor

Geschikt voor: Arduino
Raspberry Pi
BBC micro:bit

Interfaces: Headerstekker

Min. voedingsspanning: 3 V

Max. voedingsspanning: 5 V

Geschikt voor: Arduino
BBC micro:bit
Raspberry Pi®

Type: Development kit

Hoogte: 40 mm

: 19 mm

Breedte: 21 mm

Aansluiting intern: Female socket

Gewicht: 15 g

Geschikt voor serie: Arduino
Raspberry Pi®
BBC micro:bit

Documenten en downloads

Datablad

Datablad 2306360 Joy-it SBC-PIR Bewegingssensor Geschikt voor serie: Arduino, Raspberry Pi®, BBC micro:bit 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2306360 Joy-it SBC-PIR Bewegingssensor Geschikt voor serie: Arduino, Raspberry Pi®, BBC micro:bit 1 stuk(s)

Omschrijving

De sensor op deze module is een pyro-elektrische infraroodsensor die beweging detecteert in het detectiegebied van de Fresnel-lens en vervolgens gedurende een periode van 3 seconden een 'High'-signaal afgeeft op de sensoruitgangspin 'SIG'. Daarna keert het signaal terug naar de 'Low'-status. De gesoldeerde potentiometer wordt gebruikt om het bereik traploos in te stellen. Met behulp van deze module en een microcontroller zoals Raspberry Pi of Arduino kan hij onder andere worden gebruikt voor beveiligingssystemen of automatisering.
