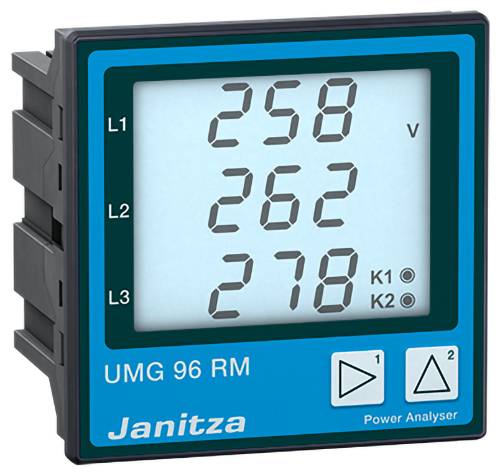

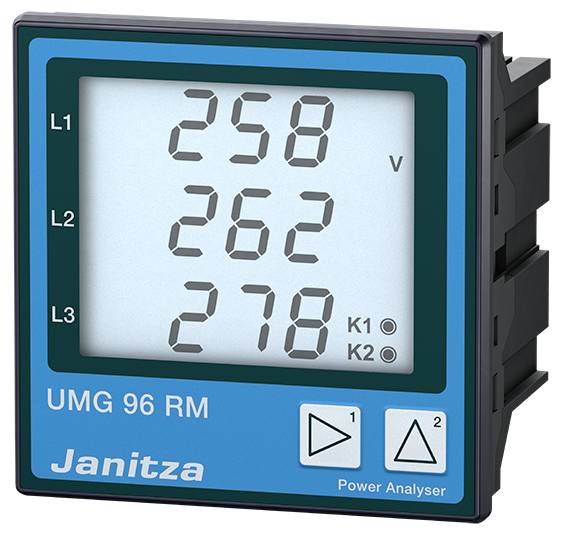

Janitza UMG 96RM Power Quality Analyzer

De stroomanalyser UMG 96RM is een krachtige universele meter voor gebruik in laagspannings- en middenspanningsdistributiesystemen.

De multifunctionele meter UMG 96RM is hoofdzakelijk ontworpen voor gebruik in laagspannings- en middenspanningsdistributiesystemen. Het apparaat meet harmonischen tot 40. Harmonisch en heeft draaiveldcomponenten. Het apparaat heeft slechts 2 digitale uitgangen. Het heeft geen digitale ingangen en geen geheugen voor meetgegevens.

Tarieven
Voor het veilig en nauwkeurig vastleggen van werkwaarden voor individuele verbruikers bieden de UMG-meters een uitgebreide tariefkeuze; afhankelijk van het type apparaat tot 14 stuks. Daarbij wordt natuurlijk onderscheid gemaakt tussen actieve energie (referentie, levering en zonder terugloopblokkering) en blinde energie (inductief, capacitief en zonder terugloopblokkering). Zo kunnen bijvoorbeeld hoge en lage tarieven afzonderlijk worden geregistreerd.

Meetnauwkeurigheid
De hoge meetnauwkeurigheid is gebaseerd op de hoge meetfrequentie en een zeer goede stabiliteit op lange termijn. Bij normaal gebruik (omgevingstemperatuur!) Is de meetnauwkeurigheid ook na jaren nog groter dan bij conventionele meters bij aflevering. Voor bijzonder veeleisende meettaken zijn volgens klasse A gecertificeerde apparaten verkrijgbaar.

Harmonischen
Harmonischen ontstaan door apparaten met niet-lineaire karakteristiek, zoals in verzadiging werkende transformatoren, spaarlampen, frequentieomvormers en vermogenselektronica. Zij belasten het netwerk door extra stromen en kunnen bedrijfsmiddelen beïnvloeden of zelfs vernietigen. Deze netwerkeffecten kunnen worden opgespoord en gedocumenteerd met spanningsanalysatoren.

Pulse in-/uitgang
Met pulse-ingangen kunnen bijv. de waarden van water- en gasmeters met UMG-meetsystemen worden geregistreerd. Via impulsuitgangen als meetwaardegever kunnen de impulsen op een lijstechniek bijv. GLT, PLC, SCADA-systemen worden overgedragen.

Toepassingsgebied van de UMG 96RM
Meting, bewaking en controle van elektrische parameters in energieverdelingssystemen
Registratie van capaciteitsprofielen voor energiebeheersystemen (bv. ISO 50001)
Registratie van het energieverbruik voor kostenplaatsanalyse
Meetsensoren voor gebouwentechniek of PLC (Modbus)


Bijzondere voordelen
- Compacte constructie bespaart ruimte en kosten bij de installatie
- Volledige en duurzame opname met behulp van een groot geheugen voor meetgegevens of via de online-gegevensregistratie (bijv. GridVis®-service)
- Hoge gegevensbeveiliging en redundantie
- Uitgebreide communicatiemogelijkheden en protocollen
- Uitgebreide, vooraf gedefinieerde rapporten over spanningskwaliteit en energie-verbruik (via GridVis®-service)
- Eenvoudige reportage met één druk op de knop of automatisch volgens gedefinieerde tijdschema's
- De meest nauwkeurige meetresultaten zorgen voor een efficiënte infrastructuur en een hoge beschikbaarheid van de productie
- Generische modusprofielen: Willekeurige externe apparatuur en systemen die geschikt zijn voor Modbus, kunnen in het meetconcept worden geïnbind en gevisualiseerd (Modbus RTU)
- Een lange beschikbaarheid van de meetsystemen garandeert een eenvoudige upgrade bij systeemuitbreidingen

Energiegegevensregistratie en capaciteitsprofielen
- Gedetailleerde registratie van de energiegegevens en het capaciteitsprofiel
- Meer transparantie in de energievoorziening door middel van energieanalyses
- Een veilig ontwerp van de energiedistributievoorzieningen

Kostenpostenanalyse
- Vaststelling van de energiekosten
- Verdeling en verdeling van de energiegewoonten

Energiebeheersystemen (ISO 50001)
- Continue verbetering van de energie-efficiëntie
- Verlaging van de kosten
- Multifunctionele netwerkanalysatoren van de serie UMG 96RM zijn een belangrijk onderdeel van energiebeheersystemen
- Door de TÜV gecertificeerde software GridVis® conform ISO 50001

Transparantie van de energievoorziening
- Meer transparantie door middel van een meertraps, schaalbaar meetsysteem
- Het vastleggen van afzonderlijke gebeurtenissen door continue metingen met een hoge resolutie

Bewaking van de spanningskwaliteit
- Aanwijzingen voor onvoldoende spanningskwaliteit
- Maatregelen nemen om netwerkproblemen op te lossen
- Voorkomen van productiestoringen
- Aanzienlijk langere levensduur van de productiemiddelen
- Verbetering van de duurzaamheid

Meetinstrument met een nauwkeurigheid van 0,2 % (V), kWh-klasse 0,5
- Hoge samplefrequentie met 21,3 kHz
- Betrouwbare meetnauwkeurigheid van 0,2% (V)
- Werkzame werkklasse (kWh): 0,5

Energiemeters met 7 tarieven, Wirk- en blindenwerk
- Energiemeting in 4 kwadranten met elk 7 tarieven voor het werken met Wirk en blind
- Veilige en nauwkeurige registratie van de arbeidswaarden voor individuele consumenten

Communicatiemogelijkheden: Ethernet, Profibus, Modbus, M-bus …
- Talrijke interfaces en protocollen zorgen voor een eenvoudige systeemkoppeling (energiebeheersysteem, PLC, SCADA, GLT)

Harmonische analyser
- Harmonische analyse tot 40. harmonische
- Informatie over de spanningskwaliteit, de netwerking en mogelijke "netvervuilers"

Insteekbare klemschroeven
- Comfortabele montage, ook in krappe ruimtes

Basistoestel

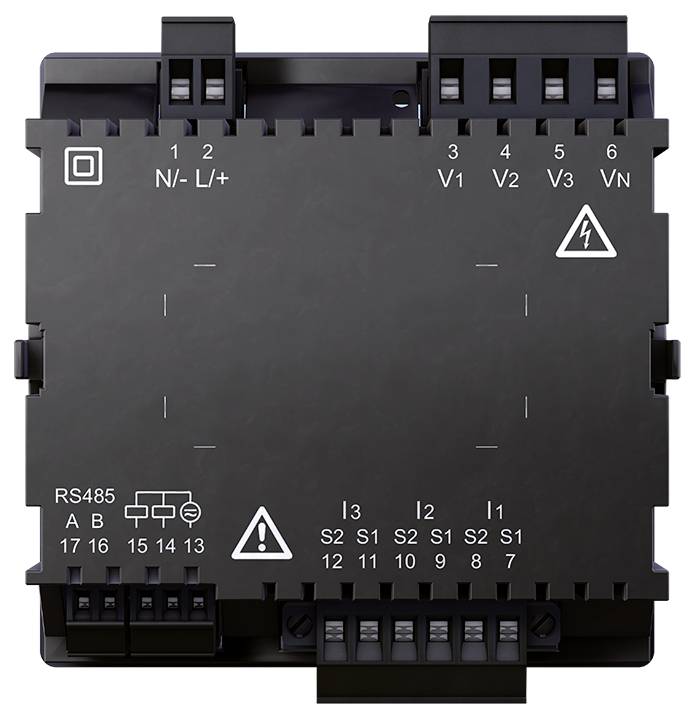

- RS485-interface met Modbus-protocol en 2 digitale uitgangen maakt een snelle en voordelige bewaking van de spanningskwaliteit en de energiegewoonten mogelijk

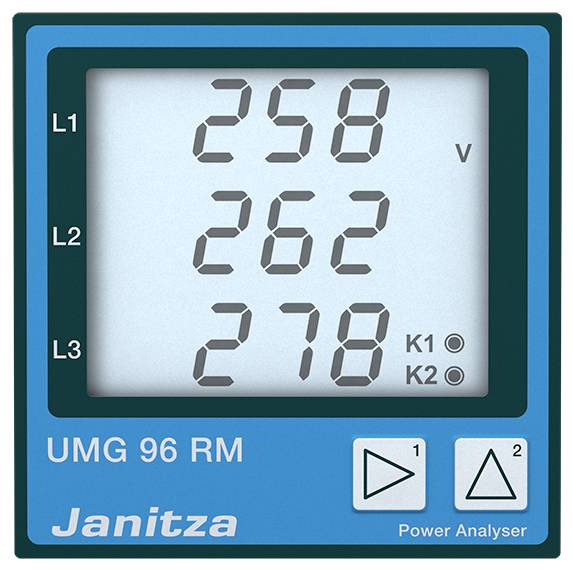

Achtergrondverlichting
- Groot, contrastrijk LCD-scherm met achtergrondverlichting
- Zeer goede leesbaarheid en intuïtieve bediening, ook bij weinig licht

De teksten voor dit artikel zijn automatisch vertaald.
