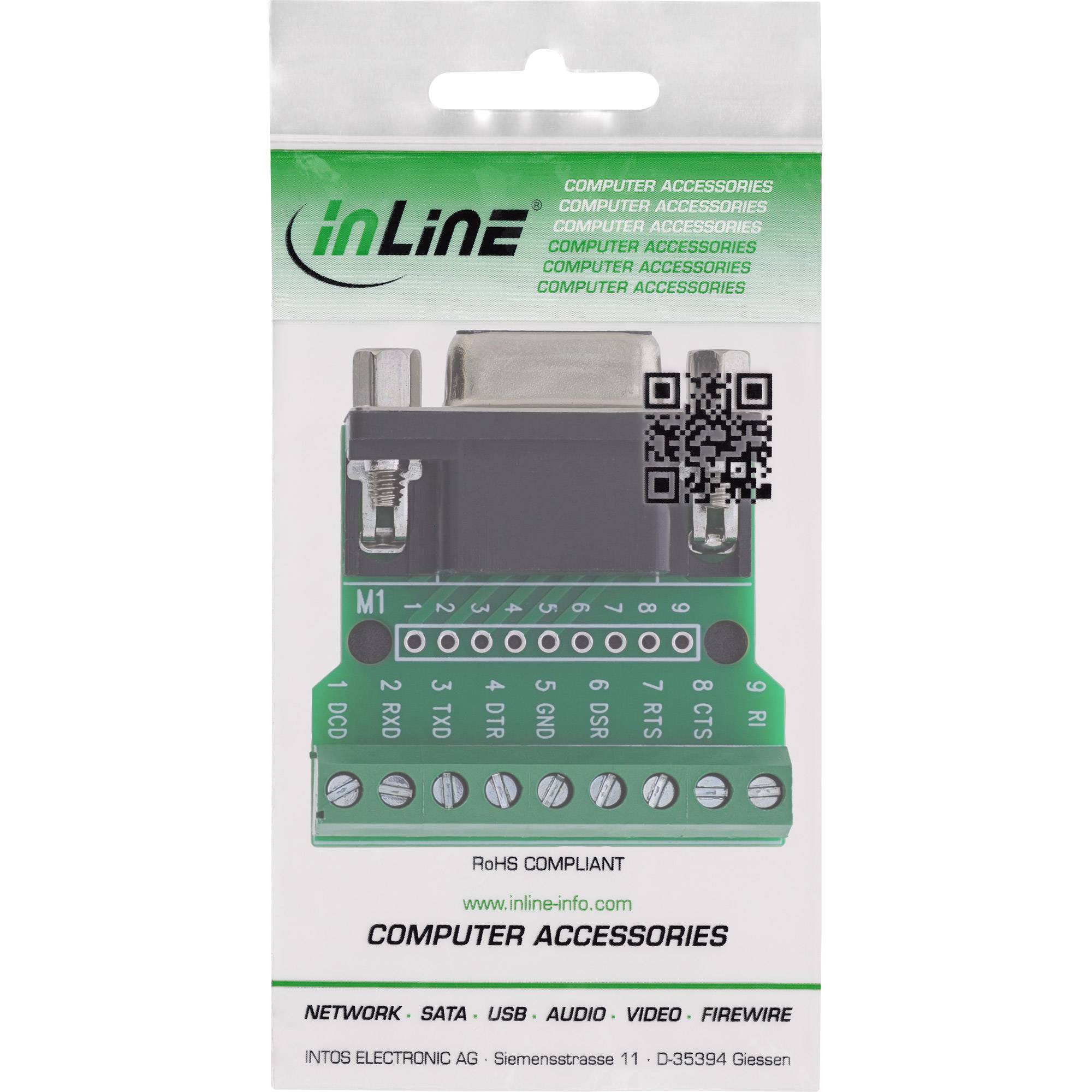

InLine® klemmenblok D-Sub 9 aansluiting, schroefklem, schroefzekering

Tijdwinst bij de installatie: dankzij de schroefklemmen is directe, veldgeschikte bedrading mogelijk zonder extra adapters. De montage gebeurt met behulp van een platte schroevendraaier ≤ 2 mm. Er wordt een aansluitbereik van 18-24 AWG ondersteund.
Stabiele verbinding door schroefbeveiliging: de D-Sub-9-bus is uitgerust met een geïntegreerde schroefbeveiliging en garandeert een veilige mechanische verbinding met het passende tegenstuk – ook bij trillingen of bewegingen.
Veelzijdig inzetbaar in de industrie: ideaal voor automatisering, machine- en installatiebouw, schakelkastinstallaties en mobiele test- en serviceapplicaties.
Compacte vormgeving: het klemmenblok kan ook bij beperkte ruimte probleemloos worden geïntegreerd – zowel op de DIN-rail als in mobiele eenheden.
Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 1 A per pin zorgen voor een betrouwbare signaaloverdracht – ook bij continu industrieel gebruik

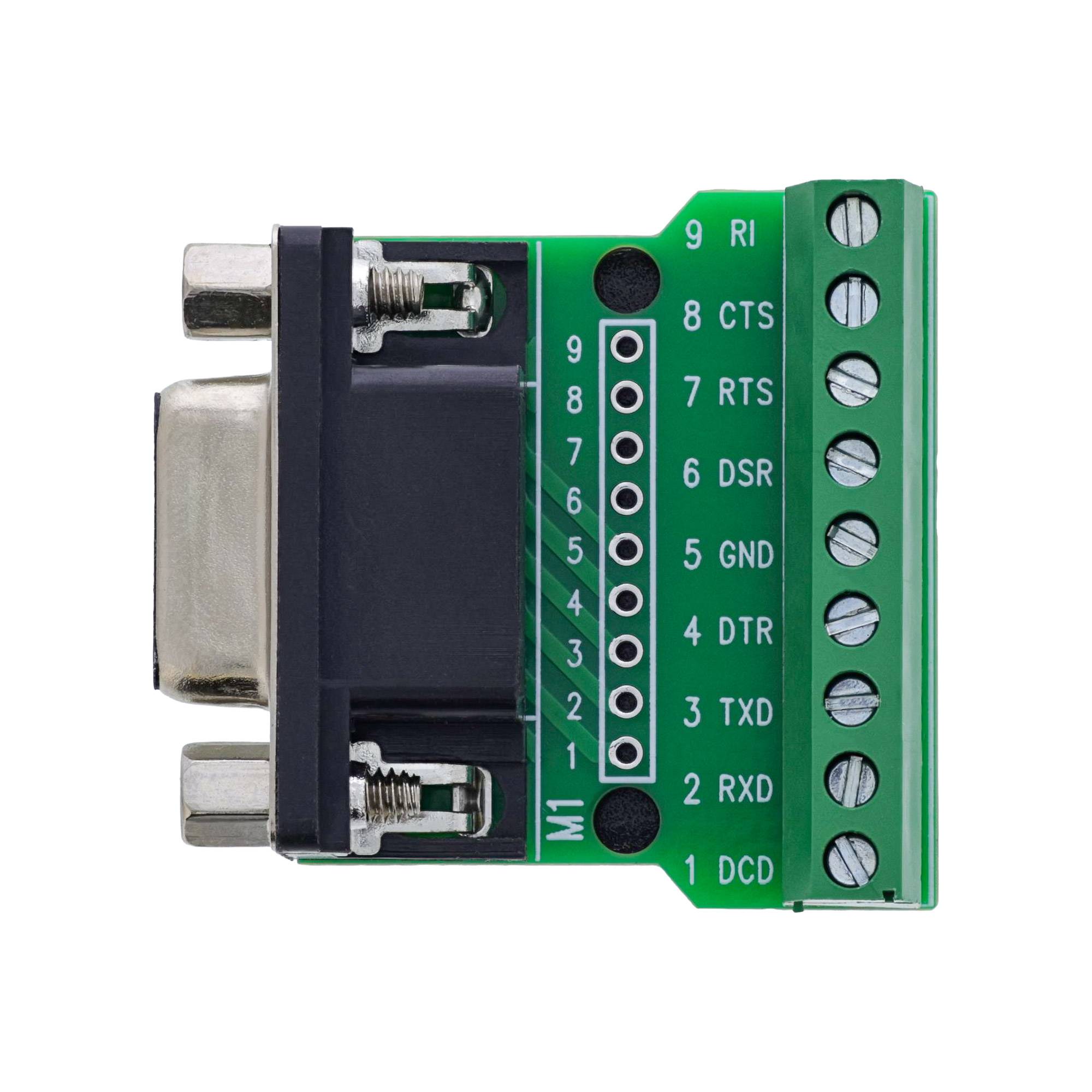

Het InLine®-klemmenblok met D-Sub 9-bus en schroefklemmen biedt een robuuste, veldgeschikte oplossing voor de bedrading van seriële signalen – bijvoorbeeld in RS232-toepassingen. Via de schroefklemmen met een rastermaat van 3,96 mm kunnen afzonderlijke aders in het bereik van 18-24 AWG veilig en duurzaam worden aangesloten. De bediening gebeurt met een in de handel verkrijgbare platte schroevendraaier met een bladbreedte tot 2 mm.De geïntegreerde schroefbeveiliging op de bus zorgt voor een stabiele verbinding met de tegenstekker – ook onder mechanische belasting of trillingen. Het compacte ontwerp en de isolerende EVA-laag aan de onderkant maken een veilige integratie mogelijk, zelfs op geleidende montageoppervlakken. Dit maakt het klemmenblok ideaal voor industriële toepassingen waar betrouwbaarheid, ruimtebesparing en eenvoudige installatie vereist zijn.

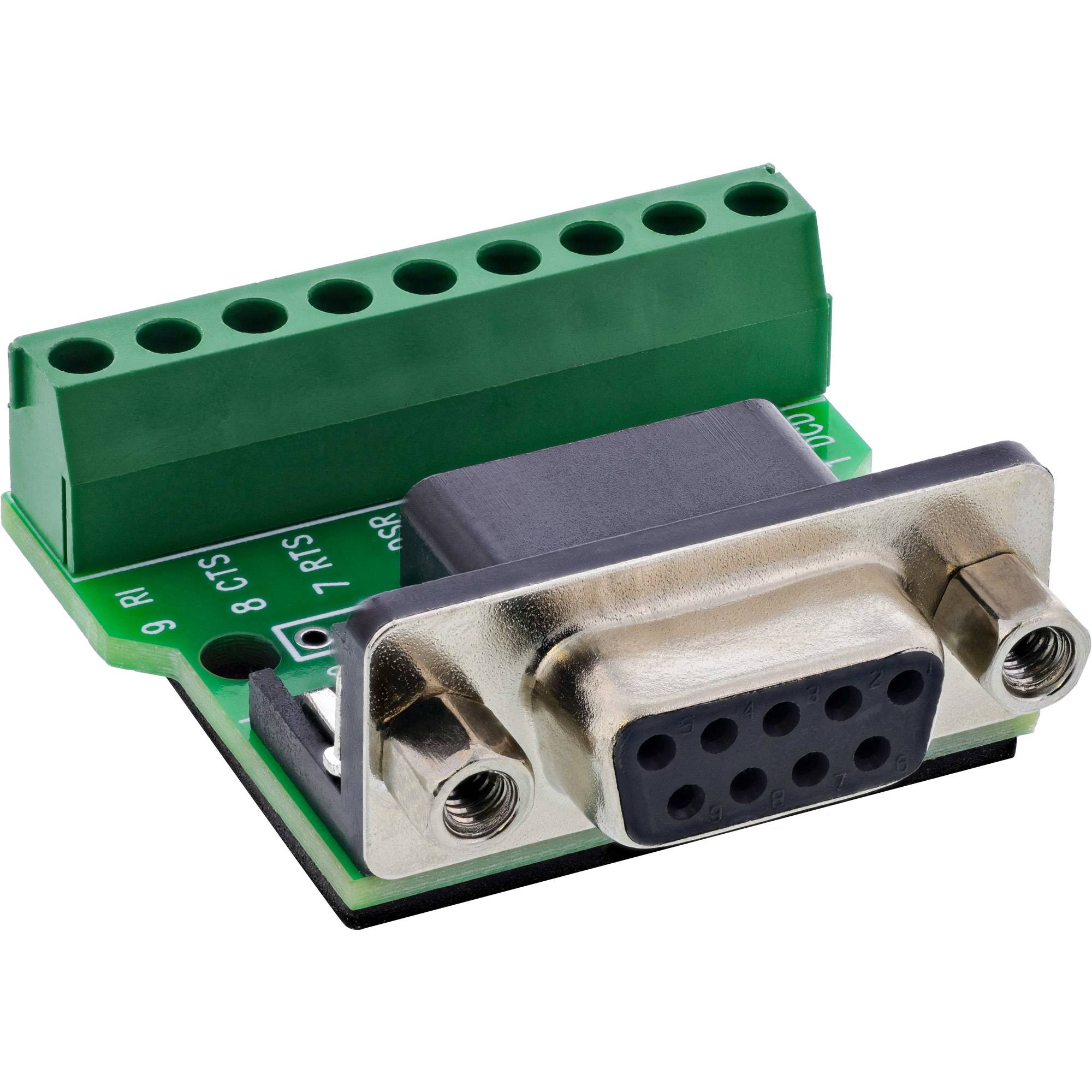

D-Sub 9-bus: met geïntegreerde schroefbeveiliging
Aansluittechniek: schroefklem, rastermaat 3,96 mm
Aansluitbereik: 18–24 AWG
Bediening: met platte schroevendraaier ≤ 2 mm
Nominale stroom: 1 A per pin
Max. bedrijfsspanning: 100 V tussen twee signalen
Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
Bedrijfstemperatuur: –10 °C tot +70 °C
Isolatielaag: EVA-isolatie aan de onderzijde
Afmetingen: ca. 38,5 × 32 × 16 mm (L × B × H)
