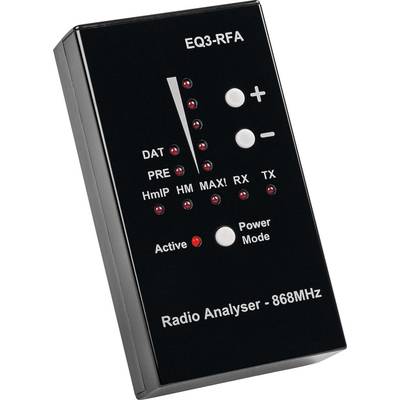

Een zwart radio-analyserapparaat met toetsen voor Plus, Min, Modus en Aan/Uit. LED-indicatoren voor 'DAT', 'PRE', 'HmlP', 'HM', 'MAX!', 'RX', 'TX'. Frequentie: 868 MHz.

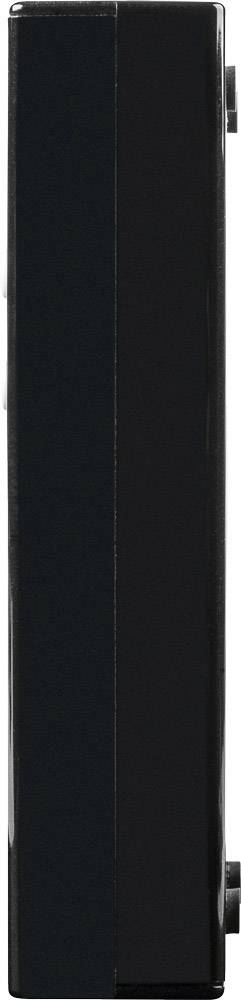

Een zwarte, rechthoekige doos, in verticaal aanzicht, met gladde randen.

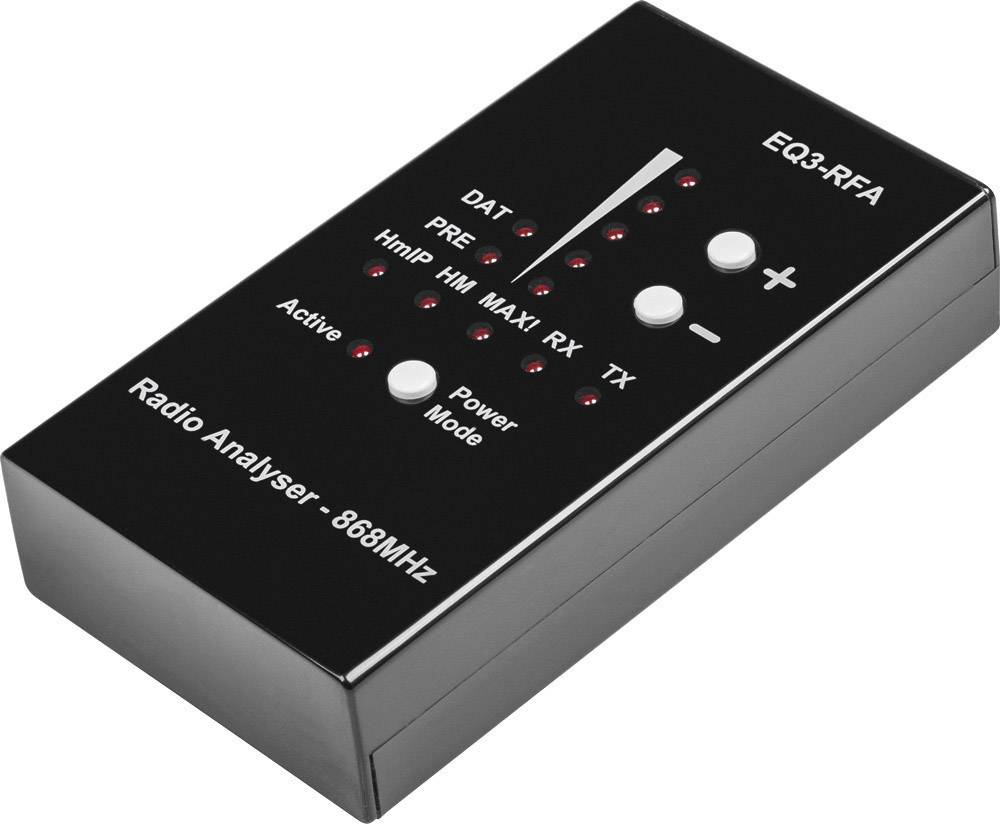

'Radio Analyser: 868MHz' apparaat met LED's en knoppen voor signaalcontrole. Toont modi en activiteit van een radiosignaal ter analyse.

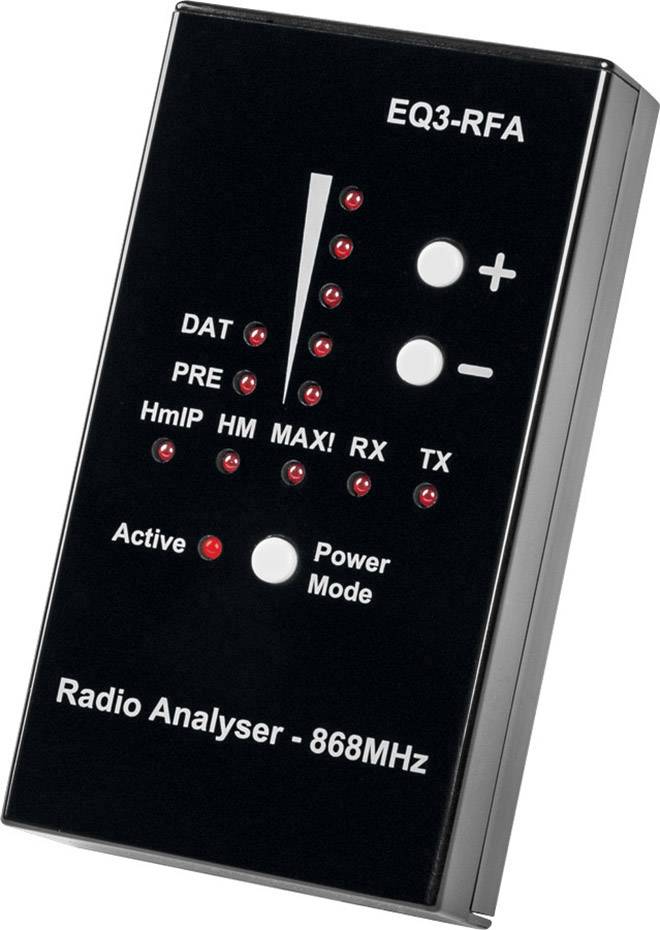

'Radio Analyser - 868 MHz' apparaat met controlelampjes voor verschillende modi, twee hoofdtoetsen en een verticale displaybalk.

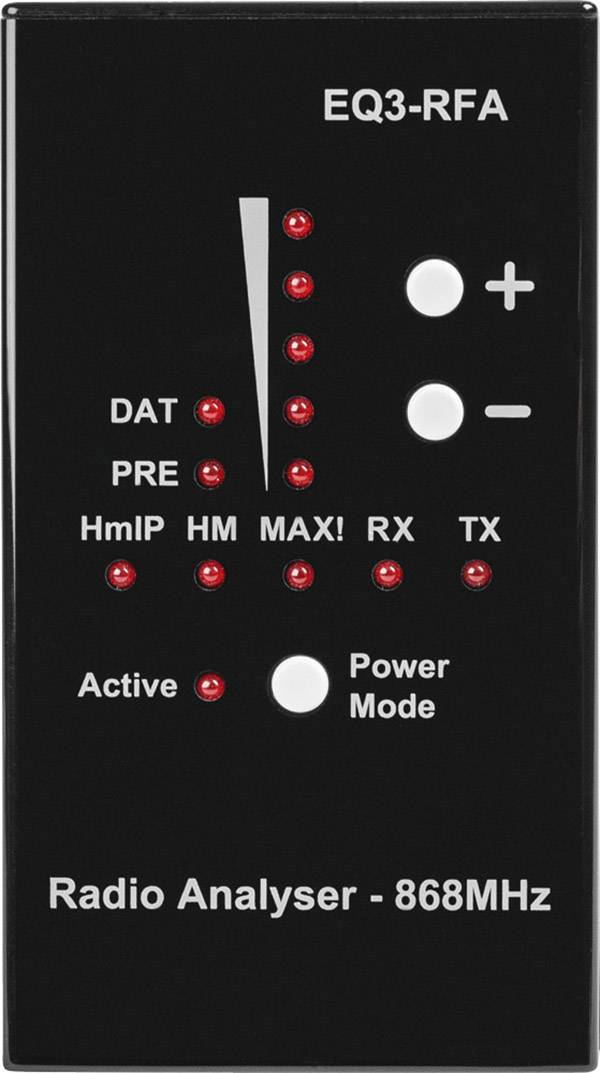

Een zwarte radio-analyzer met 868 MHz, model EQ3-RFA. Displays voor gegevens (DAT), ontvangstmodus (HM), maximaal vermogen (MAX!), ontvangst (RX), zenden (TX).

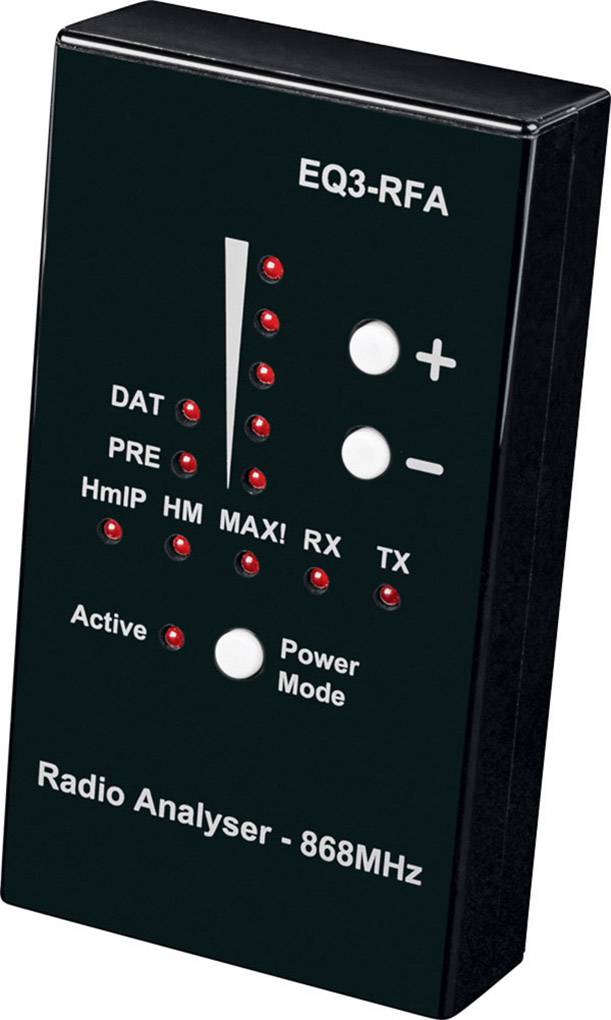

Zwart apparaat met opschrift 'EQ3-RFA' en 'Radio Analyser - 868MHz', met meerdere verlichte indicatoren en plus- en mintoetsen.

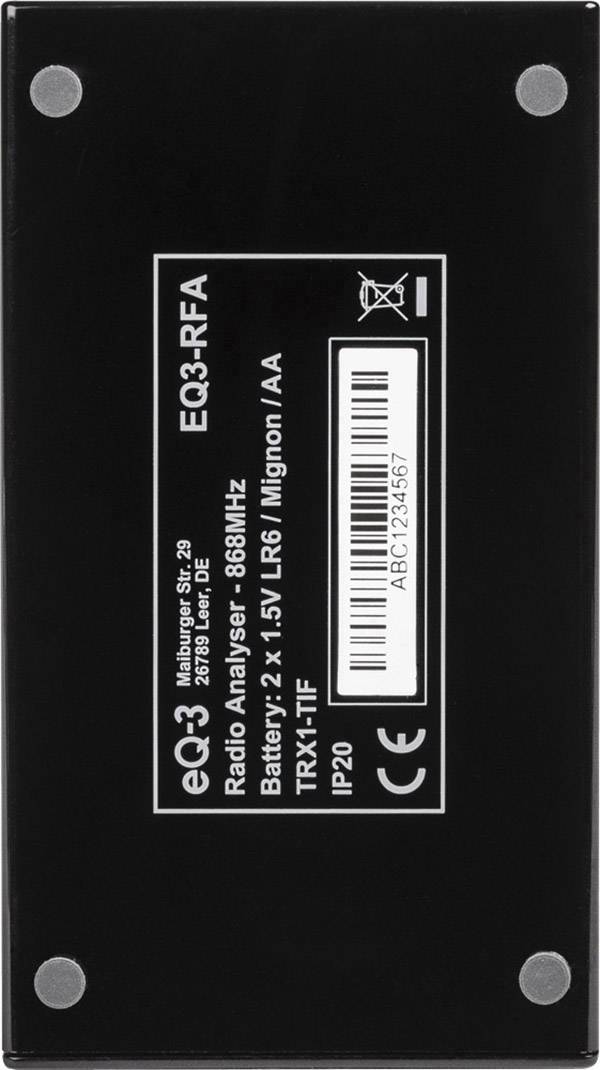

Zwart elektronisch apparaat met het model 'EQ3-RFA'. Opschrift toont 'Radio Analyser - 868MHz', batterijtype: '2x 1.5V LR6 Mignon/AA'.

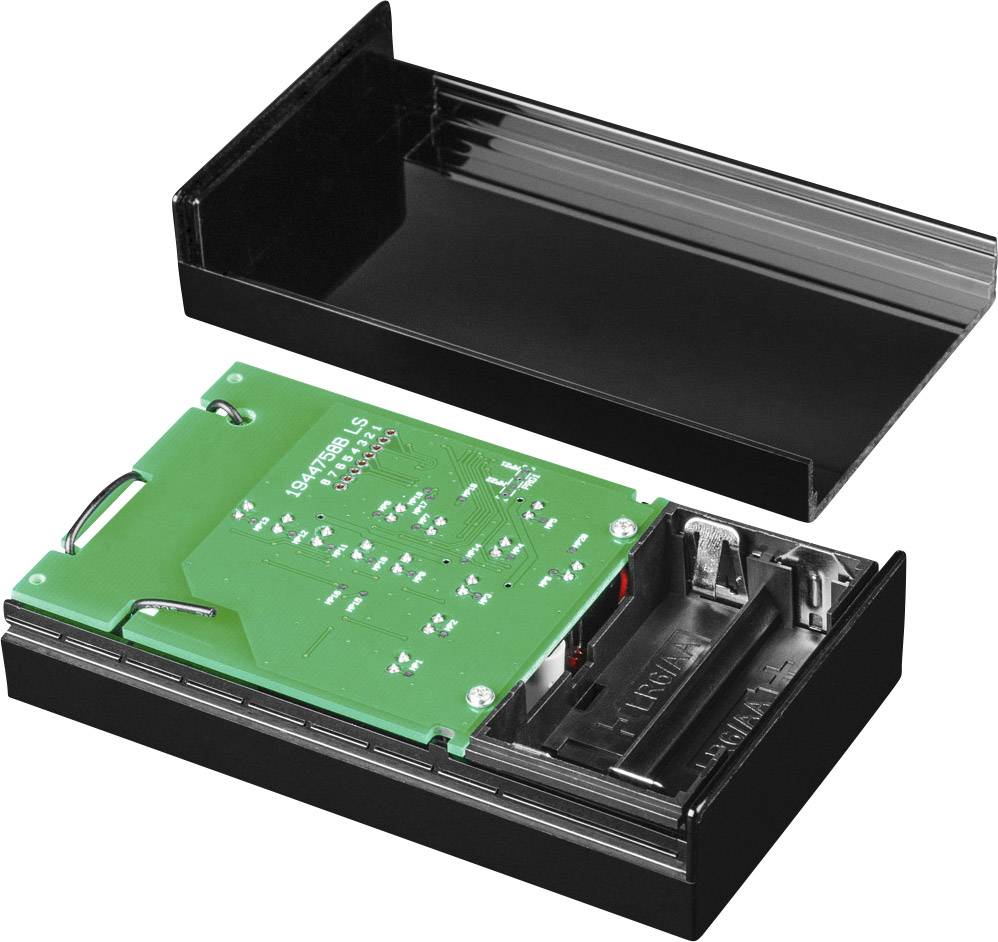

Elektronisch apparaat met groene printplaat en zwarte kunststof behuizing, geopend. Geschikt voor gegevensverwerking of stroomvoorziening.

1/8

Datasheet (PDF)

Leverbaar di. 1 sep.

19 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 79,33 / Stuk)

€ 86,77

-9 %

€ 79,33

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Draadloze analyser – 868 MHz

Highlights & Details

Weergave, analyse en controle van draadloze signalen van de systemen
Homematic IP, Homematic en MAX! op de draadloze frequentie 868,3 MHz
Ontwikkeld voor omgevingen met draadloze systemen van eQ-3

Technische specificaties

Stroomverbruik: 27 mA max.
Omgevingstemperatuur: -10 tot +55 °C
Draadloze frequentieband: 868,0-868,6 MHz

Soortnaam: Analyzer

Serie: Homematic IP

Draadloze overdracht (Smart Home): Specifiek voor fabrikant

Locatie: Binnen

: IP20

Stroomvoorziening: werkt op batterijen

Gegevensoverdracht (Smart Home): Draadloos

Frequentie: 868.3 MHz

: 420 m

Breedte: 62 mm

Hoogte: 112 mm

Diepte: 26 mm

Gewicht: 140 g

Afm.: (b x h x d) 62 x 112 x 26 mm

Basisstation: Noodzakelijk

Gegevensuitwisseling: Bidirectioneel (bi)

: n.v.t.

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2163550 Homematic IP EQ3-RFA Analyzer Draadloos

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2163550 Homematic IP EQ3-RFA Analyzer Draadloos

Omschrijving

Voor de weergave, analyse en controle van draadloze signalen van de systemen Homematic IP, Homematic en MAX! op de draadloze frequentie 868,3 MHz.
De draadloze analyser herkent het draadloze signaal van het gebruikte Smart Home-systeem en vereenvoudigt zo een analyse van de draadloze omgeving. Ontwikkeld voor omgevingen met draadloze systemen van eQ-3.
Door de weergave van het zend- en ontvangstvermogen van de gebruikte apparaten kan de positionering van afzonderlijke componenten in Smart Home worden aangepast om een zo storingsvrij mogelijke, draadloze communicatie te bereiken.

Uitvoering

Flexibel te gebruiken dankzij de werking op batterijen en een compacte behuizing
Weergave van de ontvangststerkte van een draadloos signaal via LED-niveau-indicatie
Aanpassen van de ontvangstgevoeligheid mogelijk voor de analyse van de directe omgeving
Bedrijfsmodus RX: systeemonafhankelijk algemeen ontvangen met weergave van de ontvangststerkte (RSSI) via niveau-LED's voor de plaats en analyse van zenders en mogelijke storingsfactoren
Bedrijfsmodus TX: cyclisch zenden van een draadloos signaal. Dient in combinatie met een tweede draadloze analyser voor de grove bepaling van de verbindingskwaliteit en de bereikbaarheid van draadloze componenten.
