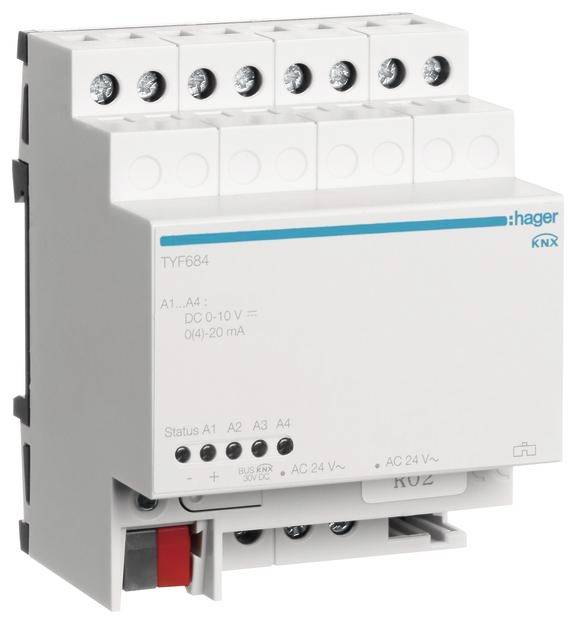

Hager KNX TYF684 Actor 4-kanaals TYF684

Analoge actor 4-voudig REG KNX. Analoge actor ontvangt KNX-telegrammen en zet deze, bijv. voor de verwarmings-, klimaat- en ventilatietechniek om in stroom- en/of spanningssignalen. De actuator heeft 4 onafhankelijke analoge uitgangen. Type signaaluitgang (0 tot 10 V, 0 tot 1 V, 0 tot 20 mA, 4 tot 20 mA) Bovendien kan de uitgangsstatus via status- en/of schakelobject worden gebruikt. De actuator kan worden uitgebreid met uitbreidingsmodule TYF684E met nog eens 4 analoge uitgangen. De spanningsuitgangen worden op kortsluiting bewaakt. De actuator heeft een systeeminterface voor de aansluiting van de uitbreidingsmodules. Het apparaat beschikt over een programmeertoets met rode LED. Via een groen/rode LED (werking/fout) worden de beide status weergegeven. Busaansluiting via aansluitklem. Aansluiting van de uitgangen met schroefklemmen. De actuator heeft voor het gebruik een voedingsspanning van 24 V AC nodig. Elk kanaal kan afzonderlijk worden geprogrammeerd. Niet-benodigde uitgangen kunnen worden uitgeschakeld. Het formaat van de ingangswaarde bedraagt 8 bit of 16 bit. Bij dimactorwerking 8-bits bij de ingangsobjecten. Er kunnen twee gedwongen geleidingen worden uitgevoerd. De ingangsgrootheden worden cyclisch bewaakt. De reactie bij overschrijding van de bewakingstijd is instelbaar. Gedrag bij busspanningsuitval is instelbaar en het gedrag bij busspanningsherstel.
