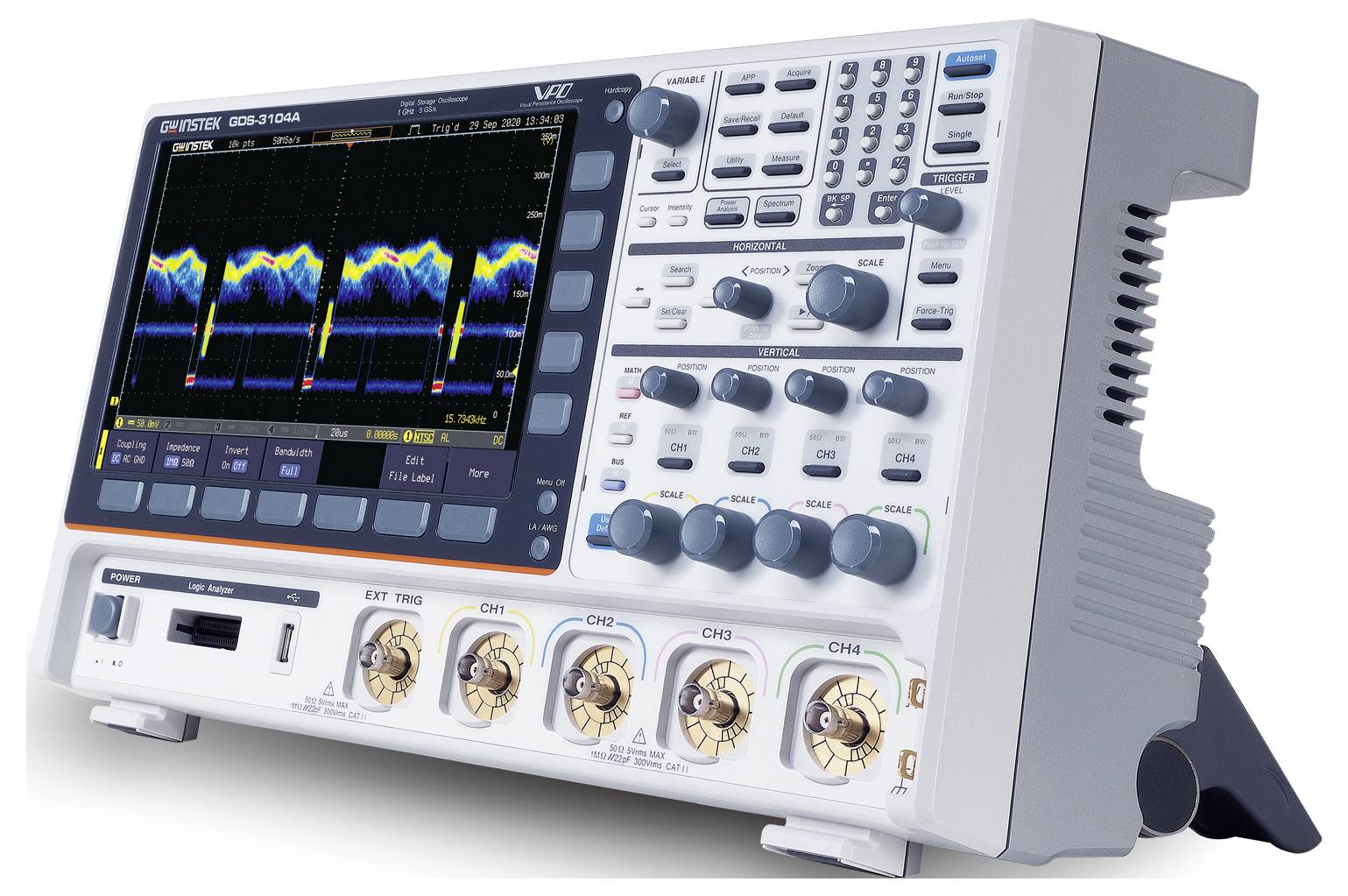

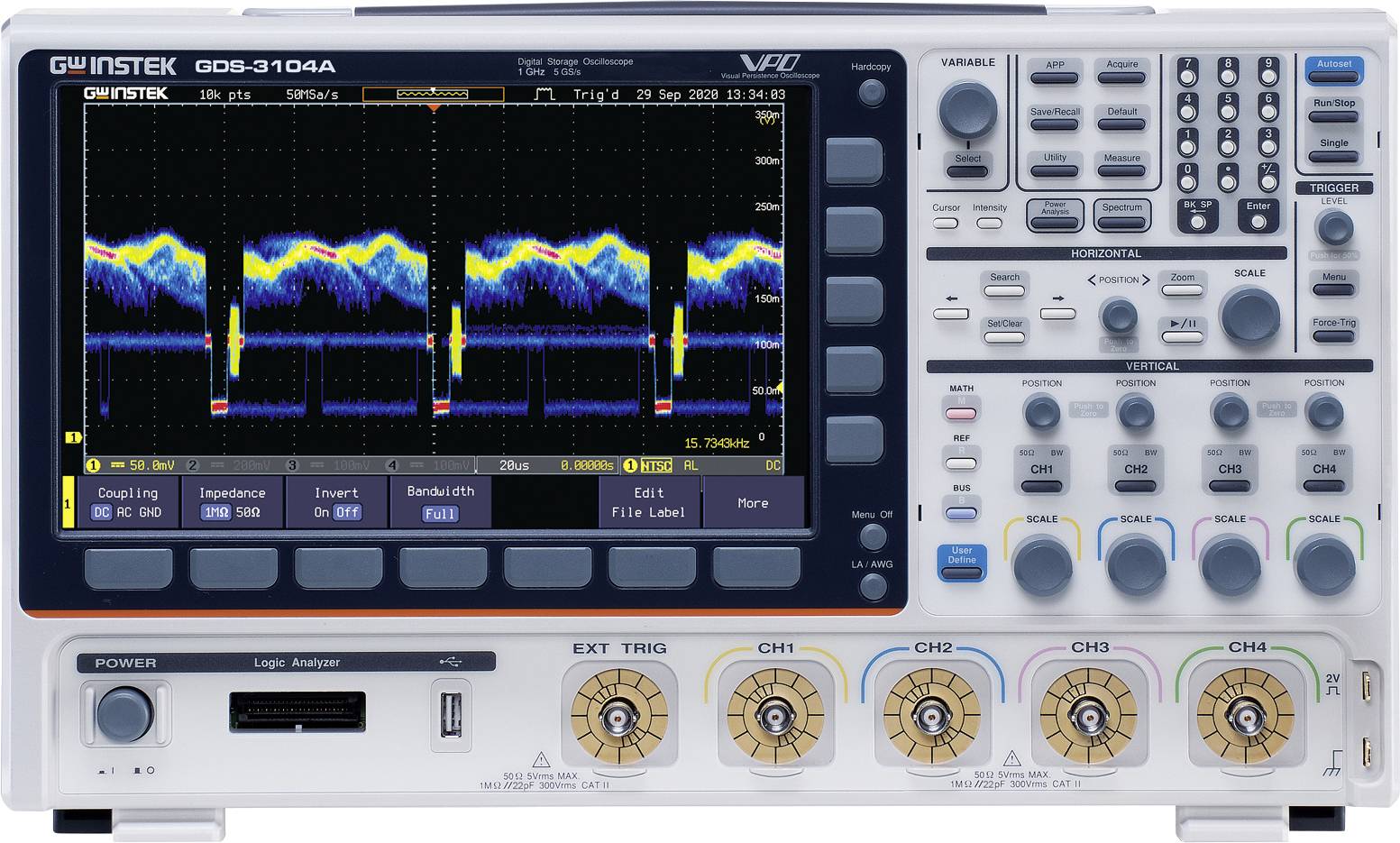

GW Instek GDS-3104A Digitale oscilloscoop 1 GHz 5 GSa/s 200 Mpts 8 Bit Spectrumanalyzer 1 stuk(s)

De GDS-3000A-serie digitale geheugenoscilloscoop is beschikbaar in 1 GHz-modellen met opties voor 2-, 4- en 16-kanaals logic analysatoropties. De serie biedt een opslagcapaciteit van maximaal 200 Mpts per kanaal, een samplefrequentie van 5 Gsa/s (halve kanalen) of 2,5 Gsa/s (totale kanalen). Het 10,2-inch TFT LCD-scherm (259 mm) heeft een kleurweergave-modus.

De GDS-3000A biedt talrijke functies en specificaties voor oscilloscoopmetingen, waaronder een geheugendiepte van maximaal 200 Mpts per kanaal. Dankzij het grote geheugen kan de hoge samplefrequentie ook bij lage tijdsinstellingen worden gehandhaafd. De vernieuwingsfrequentie van de golfvorm bedraagt maximaal 200.000 WFM/s en het gesegmenteerde geheugen kan maximaal 490.000 segmenten detecteren en analyseren.

Voor nauwkeurige metingen beschikt de GDS-3000A over een fijnschalingsfunctie. Deze maakt fijnafstemming van de verticale schaal mogelijk om het meetbereik optimaal te bestrijken en zo de meetnauwkeurigheid te verbeteren. Het 10,2 inch (259 mm) grote display en de hoge resolutie-opnamemodus maken ruisarme signalen mogelijk, ook bij metingen met een hoge bandbreedte.

Bovendien biedt de serie ingangsimpedanties van 1 MΩ en 50 Ω, die afhankelijk van de meetvraag kunnen worden ingesteld, om een optimale impedantieaanpassing te garanderen. De zoekfunctie vindt snel de signalen die aan de testvoorwaarden voldoen. Met de cursormerkingsfunctie kunnen gebruikers de spannings- (of stroom-), tijd- en Delta-gegevens van elk meetpunt overzichtelijk aflezen. De indicatorfunctie geeft het meetbereik aan in het desbetreffende gedeelte van de golfvorm.
