Name: Fischer 542960 Ventilatiebeugel Ventilatiekanaalklem LGS 630 1 stuk(s)
Brand: Fischer
SKU: 2472264
Availability: InStock

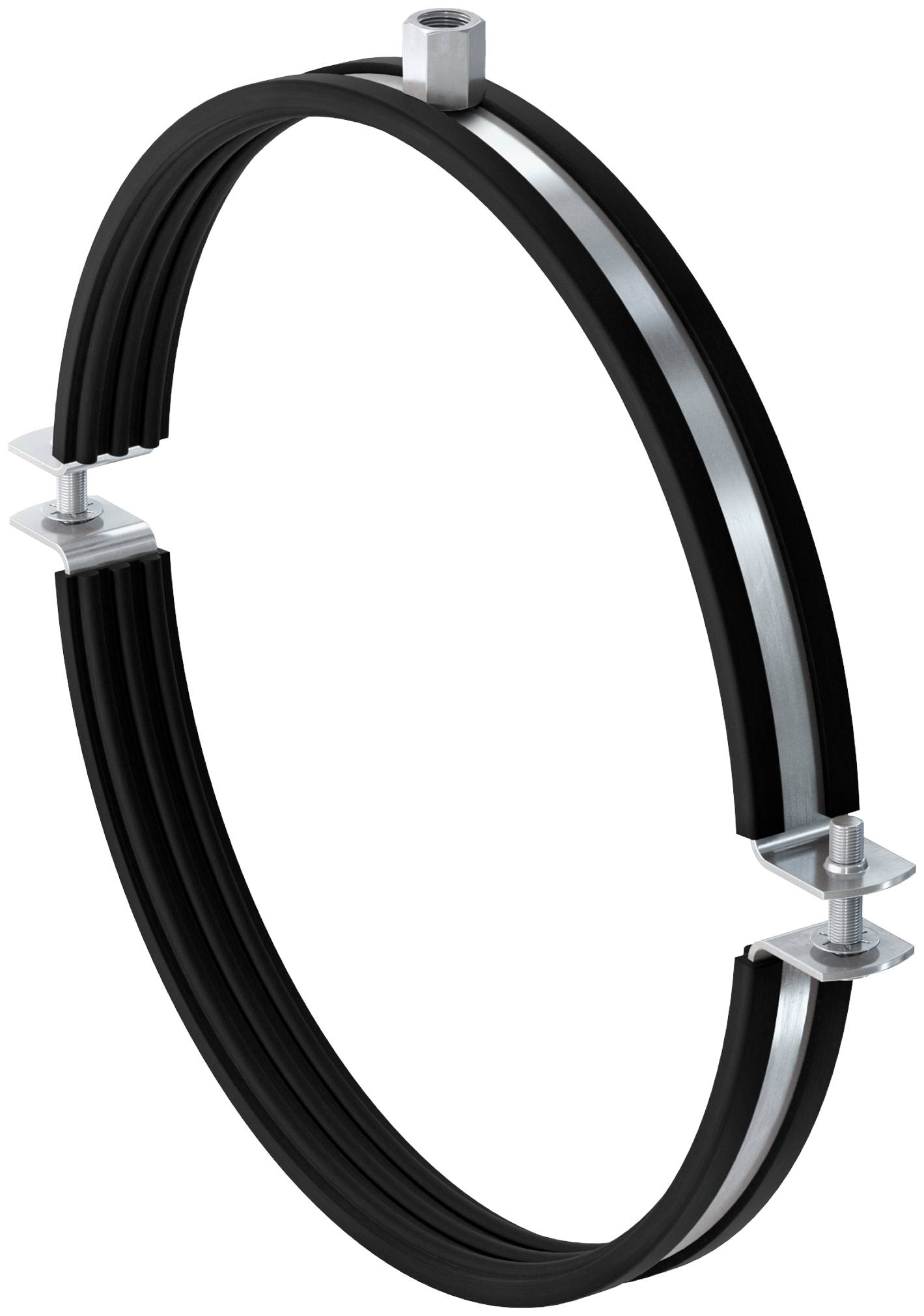

Zwarte cilindrische pijpklem met metalen beugels en bouten, geïsoleerd tegen een witte achtergrond weergegeven.

Een grote metalen buis wordt aan een plafond bevestigd met een stevig montagersysteem. Het lijkt deel uit te maken van een ventilatiesysteem.

Een metalen leiding is met een steun bevestigd aan een betonnen muur. De steun bestaat uit een hoekprofiel met twee bevestigingspunten.

Technische tekening van een buisklemmen-mechanisme met maatvoering B, H, S, Z en D, inclusief schroefverbindingen.

1/4

Leverbaar vr. 16 okt.

30 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Set(s)

Totaal (€ 17,35 / Stuk)

€ 17,35

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Ventilatiekanaalklem LGS 630

Met twee schroeven voor optimale aanpassing aan de pijpdiameter.
Verliesbeveiliging van de schroef
Geluiddempende inlage
Aansluitmoer met combischroefdraad M8/M10

Technische specificaties

Breedte x dikte klemband: 25 x 2,5 mm
Hoogte Z: 338 mm
Max. Aanbevolen belasting (centr. Trein): 0,8 kN
Afsluitbout M10

Soortnaam: Ventilatiebeugel

Inhoud: 1 stuk(s)

Materiaal: Staal

Afm. schroefdraad: M10

Aansluitschroefdraad: M8 - M10

Materiaaleigenschap: Galvanisch verzinkt

Breedte: 691 mm

Hoogte: 660 mm

Diameter: 630 mm

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2472264 Fischer 542960 Ventilatiebeugel Ventilatiekanaalklem LGS 630 1 stuk(s)

Omschrijving

De fischer ventilatiekanaalklem LGS 630 voor een nominale grootte van 630 mm, tweedelige uitvoering met verlijmd geluiddempend inzetstuk voor de bevestiging van spirobuizen of kunststofbuizen. De grote openingshoek van de LGS maakt een snelle en eenvoudige montage mogelijk. Door de twee schroeven is een optimale aanpassing aan de pijpdiameter mogelijk. Moer met combinatieschroefdraad M8/M10 voor de opname van draadstangen of stokschroeven. Beide klemhelften zijn geperforeerd voor de verbinding met twee schroeven of draadstangen met moeren. Hierdoor wordt een verdubbeling van de aanbevolen belasting mogelijk.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

De grote openingshoek van de LGS maakt een snelle en eenvoudige montage mogelijk
de tweeschroeffunctie van de LGS maakt een optimale aanpassing op de buisbuitendiameter mogelijk
de bevestigingsschroef met grote sleuf-/kruiskopkop is tegen verlies beschermd en geeft extra montageveiligheid
de geluidsdempsinlay heeft een stevige bevestiging en voorkomt het vallen De buisafstelling
de LGS is vanaf 450 mm diameter aan beide helften van de schacht geperforeerd dit maakt de verbinding met twee schroeven en moeren of twee draadeinden met moeren mogelijk, waardoor de aanbevolen belasting kan worden verdubbeld
