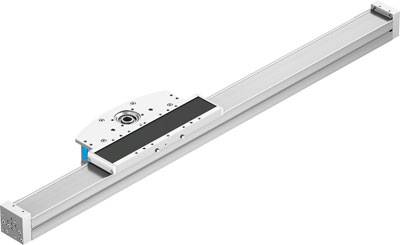

Afbeelding vergelijkbaar
FESTO ELCC-TB-KF-60-500-0H-P0-CR 8082388 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 2.194,21 / Stuk)
€ 2.194,21
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Aandrijfpignon werkzame diameter: 30.558 mm
- Arbeidsslag: 500 mm
- Maat: 60
- Bewegende massa bij een slag van 0 mm: 1636 g.
- Inbouwpositie: willekeurig
- Vlakmomenten 2e graad Iy: 240597 mm4
- Vlakmomenten 2e graad iz: 304209 mm4
- Geleiding: Kogelomloopleiding
- Gewichtstoeslag per 10 mm slag: 38 g.
- Basisgewicht bij 0 mm slag: 4146 g.
- Hefreserve: 0 mm
- Constructieve opbouw: Elektromechanische giekas
- Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
- Max. Moment Mx: 36 Nm
- Max. Moment My: 293 Nm
- Max. Moment MZ: 288 Nm
- Max. Aanvoerkracht FX: 300 N
- Massatraagheidsmoment JH per meter slag: 8.9 kgcm2
- Massatraagheidsmoment JL per kg laadvermogen: 2.3 kgcm2
- Massatraagheidsmoment JO: 5.9 kgcm2
- Max. Aandrijfkoppel: 5.4 Nm
- Max. Versnelling: 50 m/s2
- Max. snelheid: 5 m/s
- Max. Kracht Fy: 4216 N
- Max. Kracht Fz: 4119 N
- Richtwaarde kilometerstand: 5000 km.
- Smeerinterval afhankelijk van de afstand: 1000 km.
- Beschermingsklasse: IP20
- Omgevingstemperatuur: -10 tot 60 °C
- Aanvoerconstante: 96 mm/omw
- Materiaal afsluitdeksel: Aluminium kneedlegering, geanodiseerd
- Materiaal aandrijfkop: Aluminium kneedlegering, geanodiseerd
- Materiaal geleiderail: Wentellagerstaal, corrotect gecoat
- Materiaal behuizing: hooggelegeerd staal roestvrij
- Materiaal profiel: Aluminium kneedlegering, geanodiseerd
- Materiaal slede: Aluminium gietwerk, geanodiseerd
- Materiaal tandriem: Polychloroprene met glazen cord en nylon coating
- Materiaal tandriemklemlichaam: Aluminium kneedlegering, geanodiseerd
- Werkstofnotitie: LABS bevattende stoffen - voldoet aan RoHS
- Herhalingsnauwkeurigheid: 0,05 mm
- Tandriemverdeling: 3 mm
- Supplement bewegende massa per slag van 10 mm: 38 g.
- Gewicht
4.146
- Materiaal
Aluminium
500 mm
- Uitvoering
Elektromechanische giekas
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2803694 FESTO ELCC-TB-KF-60-500-0H-P0-CR 8082388 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2803694 FESTO ELCC-TB-KF-60-500-0H-P0-CR 8082388 1 stuk(s)
Omschrijving
Giekas ELCC-TB-KF-60-500-0H-P0-CR aandrijfpignon effectieve diameter = 30,558 mm, werkslag = 500 mm, maat = 60, hefreserve = 0 mm, tandriemverdeling = 3 mm
