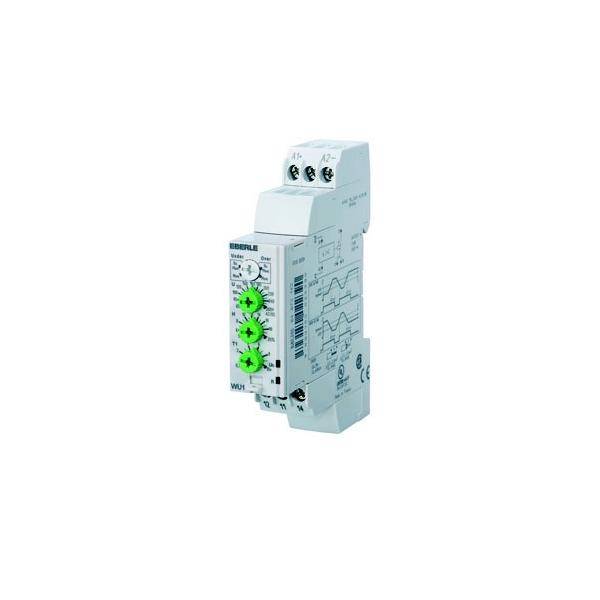

Eberle Controls Spannungswächter WU 80
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Technische specificaties
- Breedte
17.5 mm
- Hoogte
90 mm
- Diepte
63.5 mm
- Inhoud
1 stuk(s)

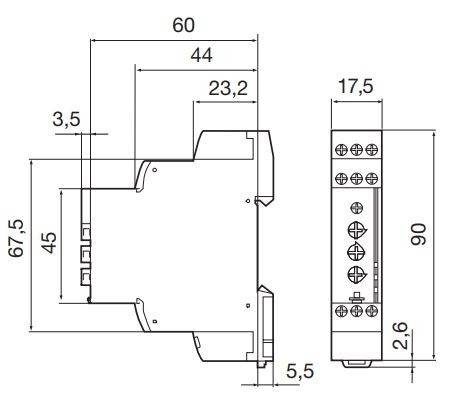

- Afm.
(b x h x d) 17.5 x 90 x 63.5 mm
1x wisselcontact
Piece
- Functies
Over- en onderspanningsbereik (overspanning + onderspanning)
- UKCA
n.v.t.
Omschrijving
Eberle Controls Spannungswächter WU 80
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Eberle ControlsBezeichnung:Spannungswächter UC15-100V 50/60Hz 8ATyp:WU 80Ausführung des elektrischen Anschlusses:SchraubanschlussMit abnehmbaren Klemmen:neinExterne Stromversorgung erforderlich:jaSpannungsart der Versorgungsspannung:AC/DCVersorgungsspannung bei AC 50 Hz:24..48 VVersorgungsspannung bei AC 60 Hz:24..48 VVersorgungsspannung bei DC:24..48 VSpannungsmessbereich 1:20..80 VSpannungsart des Messbereichs:AC/DC1-Phasen-Unterspannung möglich:ja3-Phasen-Unterspannung möglich:nein1-Phasen-Überspannung möglich:ja3-Phasen-Überspannung möglich:nein1-Phasen-Fenster möglich:nein3-Phasen-Fenster möglich:neinEnthält Funktion Gleichspannung-Unterspannung:jaEnthält Funktion Gleichspannung-Überspannung:jaEnthält Funktion Gleichspannung-Fenster:neinMin. einstellbare Ansprechverzögerungszeit:0,1 sMax. zulässige Ansprechverzögerungszeit:10 sAnzahl der Kontakte als Wechsler:1Spannungsart der Betriebsspannung:AC/DCBetriebsspannung bei AC 50 Hz:24..48 VBetriebsspannung bei AC 60 Hz:24..48 VBetriebsspannung bei DC:24..48 VBemessungsschaltstrom:5 ABreite:17,5 mmHöhe:90 mmTiefe:63,5 mm
Eberle Controls Spannungswächter WU 80: weitere Details
Das Überwachungsrelais WU dienen der Überwachung von Über- oder Unterspannung. Über den frontseitigen Wahlschalter wird zwischen Über- oder Unterspannung mit oder ohne Speicherfunktion gewählt. Der Einstellbereich liegt bei UC 20...80V. Wenn die überwachte Spannung im Überspannungsbetrieb den Schwellwert für eine längere als die frontseitig eingestellte Dauer überschreitet, öffnet das Ausgangsrelais Sobald die Spannung unter den Schwellwert minus der Hysterese sinkt, schliesst das Relais sofort wieder. Wenn die überwachte Spannung im Unterspannungsbetrieb den Schwellwert für eine längere als die frontseitig eingestellte Dauer unterschreitet, öffnet das Ausgangsrelais. Sobald die Spannung über den Schwellwert plus der Hysterese steigt, schliesst das Relais sofort wieder. Zulassungen: UL und CSA. EAN: 4017254148750
Geliefert wird: Eberle Controls Spannungswächter UC15-100V 50/60Hz 8A WU 80, Verpackungseinheit: 1 Stk., EAN: 4017254148750
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Eberle ControlsBezeichnung:Spannungswächter UC15-100V 50/60Hz 8ATyp:WU 80Ausführung des elektrischen Anschlusses:SchraubanschlussMit abnehmbaren Klemmen:neinExterne Stromversorgung erforderlich:jaSpannungsart der Versorgungsspannung:AC/DCVersorgungsspannung bei AC 50 Hz:24..48 VVersorgungsspannung bei AC 60 Hz:24..48 VVersorgungsspannung bei DC:24..48 VSpannungsmessbereich 1:20..80 VSpannungsart des Messbereichs:AC/DC1-Phasen-Unterspannung möglich:ja3-Phasen-Unterspannung möglich:nein1-Phasen-Überspannung möglich:ja3-Phasen-Überspannung möglich:nein1-Phasen-Fenster möglich:nein3-Phasen-Fenster möglich:neinEnthält Funktion Gleichspannung-Unterspannung:jaEnthält Funktion Gleichspannung-Überspannung:jaEnthält Funktion Gleichspannung-Fenster:neinMin. einstellbare Ansprechverzögerungszeit:0,1 sMax. zulässige Ansprechverzögerungszeit:10 sAnzahl der Kontakte als Wechsler:1Spannungsart der Betriebsspannung:AC/DCBetriebsspannung bei AC 50 Hz:24..48 VBetriebsspannung bei AC 60 Hz:24..48 VBetriebsspannung bei DC:24..48 VBemessungsschaltstrom:5 ABreite:17,5 mmHöhe:90 mmTiefe:63,5 mm
Eberle Controls Spannungswächter WU 80: weitere Details
Das Überwachungsrelais WU dienen der Überwachung von Über- oder Unterspannung. Über den frontseitigen Wahlschalter wird zwischen Über- oder Unterspannung mit oder ohne Speicherfunktion gewählt. Der Einstellbereich liegt bei UC 20...80V. Wenn die überwachte Spannung im Überspannungsbetrieb den Schwellwert für eine längere als die frontseitig eingestellte Dauer überschreitet, öffnet das Ausgangsrelais Sobald die Spannung unter den Schwellwert minus der Hysterese sinkt, schliesst das Relais sofort wieder. Wenn die überwachte Spannung im Unterspannungsbetrieb den Schwellwert für eine längere als die frontseitig eingestellte Dauer unterschreitet, öffnet das Ausgangsrelais. Sobald die Spannung über den Schwellwert plus der Hysterese steigt, schliesst das Relais sofort wieder. Zulassungen: UL und CSA. EAN: 4017254148750
Geliefert wird: Eberle Controls Spannungswächter UC15-100V 50/60Hz 8A WU 80, Verpackungseinheit: 1 Stk., EAN: 4017254148750
