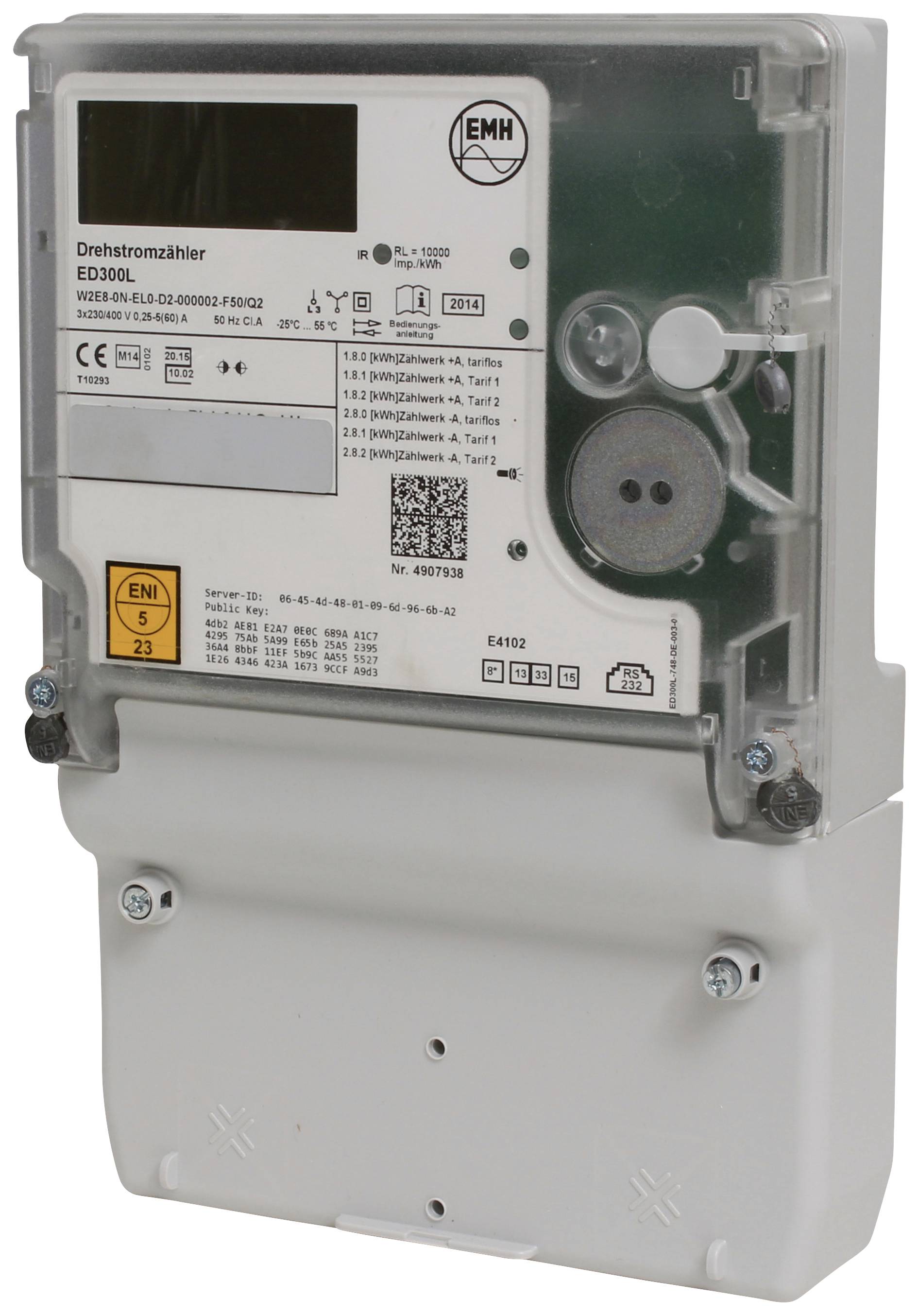

Counttec EDL 300 kWh-meter 3-fasen Digitaal 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
kWh-meter 3-fasen
Weergave
Digitaal
IJking
Vernieuwd/Geijkt
Voedingsspanning
3 x 230 / 400 V
Afm.
(l x b x h) 79 x 178 x 265 mm
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Technische specificaties
- Soorten metingen: Instelmeters 1 +A met terugloopblokkering of instelteller -A met terugloopblokkering of tweerichtingsteller +A en -A of salderingsteller -A zonder terugloopblokkering
- Impulsvaardigheden LED (IR): 10.000 IMP./kWh (60 A). 5000 IMP./kWh (100 A)
- Data-interfaces: Optisch. Elektrisch - RS232
- Temperatuurbereik grensbereik voor gebruik: -40°C...+70°C
- Veiligheidsklasse: II
- Beschermingsklasse behuizing: IP 51
- Beschermingsklasse klemmen: IP 31
- Materiaal behuizing: Polycarbonaat glasvezelversterkt. halogeenvrij. recyclebaar
- Soortnaam
kWh-meter 3-fasen
- Weergave
Digitaal
- IJking
Vernieuwd/Geijkt
- Voedingsspanning
3 x 230 / 400 V
- Afm.
(l x b x h) 79 x 178 x 265 mm
- Gewicht
1.3 kg
- Aanduiding
2-regelig LC-display. 8 mm (waardebereik). Statusinformatie over faseuitval. Energierichting. Tarief. Testmodus. Manipulatie
- Max. registratieduur
spannungslos im EEPROM. mind. 20 Jahre
- Eigen verbruik
1.1 W
- Eigen verbruik
Spanningspad < 1.1 W. stroompad < 0,05 VA
- Inbouwbreedte
178
- Inbouwlengte
265
- Frequentie
50 Hz
- Nauwkeurigheidsklasse
CI.A
- Meetfunctie
Stroom
- Spanningsbereik (nom.)
230 tot 400 V/AC
- Netspanning (max.)
400 V/AC
- Netspanning (min.)
230 V
- Breedte
178 mm
- Hoogte
265 mm
79 mm
- Stroom (max.)
300 A
- Stroom (min.)
0.25 A
- Stroombereik
0.25 tot 300 A
- Type
EDL 300
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2997951 Counttec EDL 300 kWh-meter 3-fasen Digitaal 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie 2997951 Counttec EDL 300 kWh-meter 3-fasen Digitaal 1 stuk(s)
Omschrijving
EMH - draaistroomteller ED 300 L 5/60 of 100 AMP. geregenereerd en getest
Elektronische EMH draaistroommeter ED 300L 5/60 AMP. Huishoudelijke teller / Smart meter
Deze teller dient als volledige vervanging voor de oude Ferrari-teller 10/60 AMP.
Het gaat om een:
Wettelijke stroommeter conform paragraaf 29(3) en paragraaf 61(3) van de wet op de meetstations
(MsbG) van 29.08.2016. Evenals FNN - bestek basisteller. Functionele kenmerken versie 1.3. Deze teller kan worden uitgebreid tot het intelligente meetsysteem (iMSys) conform paragraaf 21(1) MsbG met behulp van de MSB-interface. Deze zijn sinds 2020 verplicht. Zie de wet op de meetstations
Spanning 4-draads teller 3x230/400 V. te gebruiken, ook in 230 V wisselstroomnetwerken
Data-aanduiding OBIS-codes energievoorziening 3-fasige netvoeding. 1-fasige bij wisselstroomtoepassing garandeert zeer geringe elektromagnetische straling.
Stroom 0,25 - 5(60) A. Imax. 3 x 60 AMP. Max. 72 kW Frequentie 50 Hz
Deze teller kan ook als 2-tarief-teller worden gebruikt. De omschakeling vindt plaats via klem 13/15 OBIS 1.8.1 tarief 1 en 1.8.2 tarief 2 of via de externe tariefbesturing via de elektrische data-interface (RS-232) of de besturingsingang stuuringangen systeemspanning 2 voor de besturing van de tarieven en activering van de 2-Tarifaanduiding
Nauwkeurigheid van de klasse actieve energie Cl. A conform en 50470-1. -3 meetwijzen actieve energie instelmeters 1 +A met terugloopblokkering OBIS 1.8.0
Impulsvaardigheden LED (IR) 10 000 IMP./kWh (60 A). Energietelwerk aantal 1 en 23 CAO-registers
Data-inhoud spanningsloos in EEPROM. Min. 20 jaar weergave uitvoering 2-regelig LC-display cijferhoogte 8 mm (waardebereik) met weergave van het actuele vermogen in watt
Extra weergave statusinformatie over faseuitval. Energierichting. Tarief. Testmodus. Manipulatie. Bediening optische toets. Mechanische oproeptoets voor weergave-oproep.
IR - data-interfaces optische data-interface aan de voorzijde van de meter (unidirectioneel - push-modus) elektrische data-interface onder het klemdeksel. (RS232). bidirectioneel;
Voeding via communicatieapparaat: +5 V DC of +12 V DC met stroombegrenzing tot 10 mA
RS-232 data-protocol Smart Message Language (SML). Verzending van de dataset, afhankelijk van de belasting, elke 1...4 pagina's baudrate 9600 baud. Resolutie van de meterstand 100 MWh
Bij de levering hoort een speciaal klemdeksel met de mogelijkheid om een modem of een draadloze ronde ontvanger in de buurt te monteren.
De teksten voor dit artikel zijn automatisch vertaald.
Elektronische EMH draaistroommeter ED 300L 5/60 AMP. Huishoudelijke teller / Smart meter
Deze teller dient als volledige vervanging voor de oude Ferrari-teller 10/60 AMP.
Het gaat om een:
Wettelijke stroommeter conform paragraaf 29(3) en paragraaf 61(3) van de wet op de meetstations
(MsbG) van 29.08.2016. Evenals FNN - bestek basisteller. Functionele kenmerken versie 1.3. Deze teller kan worden uitgebreid tot het intelligente meetsysteem (iMSys) conform paragraaf 21(1) MsbG met behulp van de MSB-interface. Deze zijn sinds 2020 verplicht. Zie de wet op de meetstations
Spanning 4-draads teller 3x230/400 V. te gebruiken, ook in 230 V wisselstroomnetwerken
Data-aanduiding OBIS-codes energievoorziening 3-fasige netvoeding. 1-fasige bij wisselstroomtoepassing garandeert zeer geringe elektromagnetische straling.
Stroom 0,25 - 5(60) A. Imax. 3 x 60 AMP. Max. 72 kW Frequentie 50 Hz
Deze teller kan ook als 2-tarief-teller worden gebruikt. De omschakeling vindt plaats via klem 13/15 OBIS 1.8.1 tarief 1 en 1.8.2 tarief 2 of via de externe tariefbesturing via de elektrische data-interface (RS-232) of de besturingsingang stuuringangen systeemspanning 2 voor de besturing van de tarieven en activering van de 2-Tarifaanduiding
Nauwkeurigheid van de klasse actieve energie Cl. A conform en 50470-1. -3 meetwijzen actieve energie instelmeters 1 +A met terugloopblokkering OBIS 1.8.0
Impulsvaardigheden LED (IR) 10 000 IMP./kWh (60 A). Energietelwerk aantal 1 en 23 CAO-registers
Data-inhoud spanningsloos in EEPROM. Min. 20 jaar weergave uitvoering 2-regelig LC-display cijferhoogte 8 mm (waardebereik) met weergave van het actuele vermogen in watt
Extra weergave statusinformatie over faseuitval. Energierichting. Tarief. Testmodus. Manipulatie. Bediening optische toets. Mechanische oproeptoets voor weergave-oproep.
IR - data-interfaces optische data-interface aan de voorzijde van de meter (unidirectioneel - push-modus) elektrische data-interface onder het klemdeksel. (RS232). bidirectioneel;
Voeding via communicatieapparaat: +5 V DC of +12 V DC met stroombegrenzing tot 10 mA
RS-232 data-protocol Smart Message Language (SML). Verzending van de dataset, afhankelijk van de belasting, elke 1...4 pagina's baudrate 9600 baud. Resolutie van de meterstand 100 MWh
Bij de levering hoort een speciaal klemdeksel met de mogelijkheid om een modem of een draadloze ronde ontvanger in de buurt te monteren.
De teksten voor dit artikel zijn automatisch vertaald.
