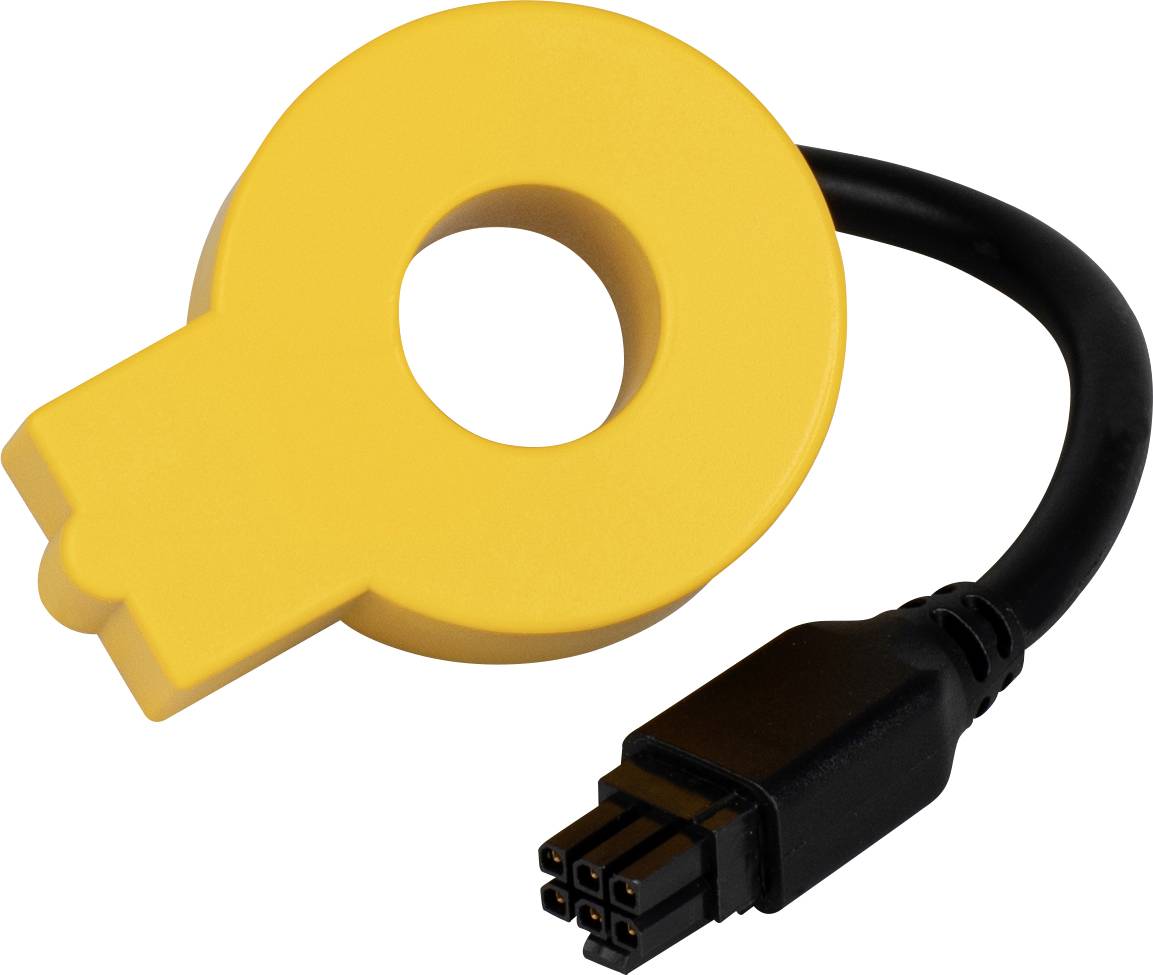

Afbeelding vergelijkbaar
Bender CTAC20 B98110005 Meetstroomtransformator Primaire stroom 63 A Secundaire stroom 0.0167 A Doorvoering (hxb):20 x 2
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
11 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 82,64 / Stuk)
€ 103,30
-20 %
€ 82,64
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Meetstroomomvormer CTAC20
- Voor verschilstroombewakingssystemen uit de serie RCMS460/490
- Voor verschilstroombewakingsapparaten uit de serie RCM420
- Voor isolatiefoutzoekers uit de serie EDS440 en EDS460/490 in AC- en DC-netwerken
- Meetstroomomvormer CTAC.../01
- Voor isolatiefoutzoekers EDS441 en EDS461/EDS491
- Toepassingen:
Technische specificaties
- Nominale spanning: 800 V
- Overspanningscategorie: III
- Nominale stootspanning/vervuilingsgraad: 8 kV/3
- Meetstroomomvormercircuit CTAC...
- Primaire nominale verschilstroom: 10 A
- Secundaire nominale verschilstroom: 0,0167 A
- Nominale overbrenging Kn: 10/0,0167 A
- Nominale last: max. 180 Ω
- Nominaal vermogen: 0,05 VA
- Thermische continue nominale verschilstroom Icth: 30 A
- Thermische kortstondige nominale stroom Ith: 60 x Icth = 2,4 kA/1 s
- Nominale stootstroom Idyn: 2,5 x Ith = 6,0 kA/40 ms
- Nominale stroom I
- CTAC20 bij IΔn ≥ 30 mA 40 A
- CTAC20 bij IΔn ≥ 300 mA 63 A
- Stekkertype MSTB 2,5/2-ST-5,08
- Fabrikant Phoenix contact
- Type aansluiting schroefklemmen
- Bedrijfstemperatuur -25 tot +70 °C
- Beschermingsklasse installaties: (DIN EN 60529) IP40
- Beschermingsklasse klemmen (DIN EN 60529) IP20
- Ontvlambaarheidsklasse UL94 V-0
- Soortnaam
Meetstroomtransformator
- Primaire stroom
63 A
- Secundaire stroom
0.0167 A
0.05 VA
- Doorvoer (Ø)
20 mm
- Type
CTAC20
- Afm.
(l x b x h) 60 x 75 x 82 mm
- Uitgangsstroomsterkte
0.0167 A
- Ingangsstroomsterkte
63 A
- Doorvoering (breedte)
20 mm
- Doorvoering (hxb)
20 x 20 mm
- Doorvoering (hoogte)
20 mm
- Meetcategorie
CAT III
- Breedte
75 mm
- Hoogte
82 mm
60 mm
Documenten en downloads
Datablad
Datablad 2372855 Bender CTAC20 B98110005 Meetstroomtransformator Primaire stroom 63 A Secundaire stroom 0.0167 A Doorvoering (hxb):20 x 2
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2372855 Bender CTAC20 B98110005 Meetstroomtransformator Primaire stroom 63 A Secundaire stroom 0.0167 A Doorvoering (hxb):20 x 2
Omschrijving
De meetstroomomvormers uit de CTAC serie zijn uiterst gevoelige meetstroomomvormers, die in combinatie met verschilstroom-bewakings- en analyseapparaten uit de serie RCM en RCMS AC-stromen omzetten in een bruikbaar meetsignaal.
Bovendien zijn ze geschikt voor gebruik in isolatiefoutzoekers voor IT-systemen (EDS). Ze dienen voor de registratie van de door een teststroomgenerator PGH of Isometer iso685 gegenereerde teststroom. De teststroom wordt in combinatie met isolatiefoutzoeker uit de EDS serie in een bruikbaar meetsignaal omgezet.
De verbinding met de betreffende apparaten vindt plaats via een tweeaderige kabel.
Bovendien zijn ze geschikt voor gebruik in isolatiefoutzoekers voor IT-systemen (EDS). Ze dienen voor de registratie van de door een teststroomgenerator PGH of Isometer iso685 gegenereerde teststroom. De teststroom wordt in combinatie met isolatiefoutzoeker uit de EDS serie in een bruikbaar meetsignaal omgezet.
De verbinding met de betreffende apparaten vindt plaats via een tweeaderige kabel.
