Name: BALLUFF Sensor Inductief BHS E308V-PSD15-S04 BHS0067 Vlak PNP, NO (Ø x h) 15 mm x 58 m
Brand: BALLUFF
SKU: 3417298
Availability: BackOrder

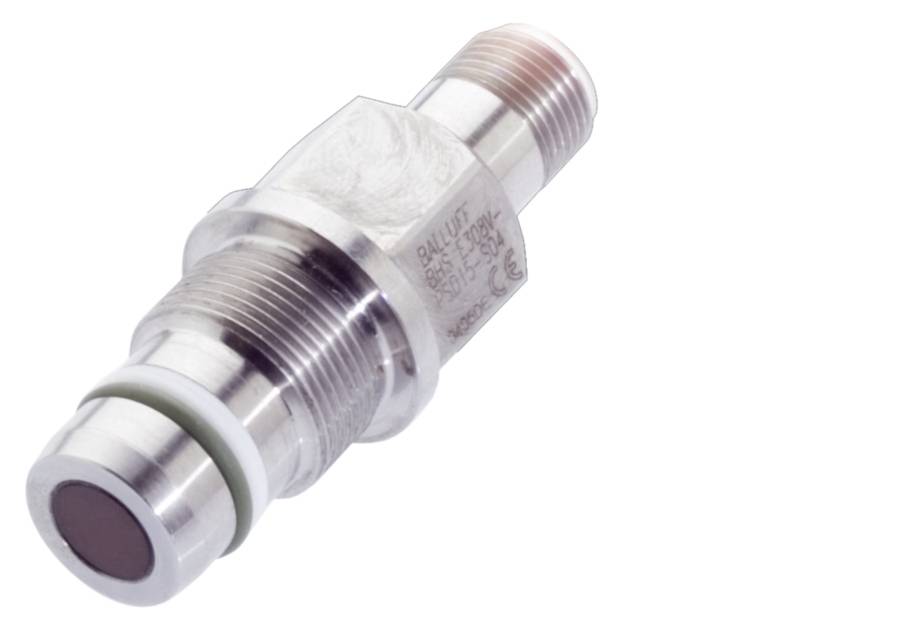

Een metalen cilinder met fijn schroefdraad; mogelijk een mechanisch of elektronisch onderdeel. Helder, precies ontwerp.

Afbeelding vergelijkbaar

Soortnaam

Sensor

Max. voedingsspanning

30 V/DC

Uitgangen

PNP, NO

Schakelafstand (max.)

1.5 mm

Uitvoering

Inductief

Datasheet (PDF)

Leverbaar ma. 9 nov.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 230,58 / Stuk)

€ 230,58

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Balluff BHS0067 hogedrukbestendige inductieve sensoren

Afmetingen: Ø 15 x 58 mm
Model: D15.0
Inbouw: compact
Bereik: 1.5 mm
Schakeluitgang: PNP NO-contact

Technische specificaties

Belangrijkste kenmerken:Afmeting: Ø 15 x 58 mm
Actief oppervlak, materiaal: Keramiek
Aansluiting: Connector, M12x1-stekker, 4-polig
Model: D15.0
Bedrijfsspanning Ub: 10...30 VDC
Druksterkte max. 500 bar
Inbouw: compact
Materiaal behuizing: Roestvrij staal (1.4104)
Bereik: 1.5 mm
Schakeluitgang: PNP NO-contact
Schakelfrequentie: 400 Hz
Beschermingsklasse: IP68
Omgevingstemperatuur: -25...120 °C.
Extra kenmerken:
Afmetingen: Ø 15 x 58 mm
Bevestiging: M18x1
Bedrijfsspanningsweergave: nee
Functieweergave: nee
Uitgangsweerstand Ra: 33.0 kOhm + 2D
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 200 mA
Nominale isolatiespanning Ui: 75 V DC
Nominale kortsluitstroom: 100 A.
Stand-by kabel tv max. 20 ms
Bedrijfsspanning Ub: 10...30 VDC
Gebruikscategorie: DC-13
Kleinste bedrijfsstroom in: 0 mA
Belastcapaciteit max. bij UE: 0,5 μF
Nullaststroom IO max., gedempt: 8 mA
Nullaststroom IO max., ongedempt: 8 mA
Reststroom lr max. 10 μA
Restrimpel max. (% van UE): 15%
Schakelfrequentie: 400 Hz
Spanningsval statisch max.: 2,5 V.
Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Verwisselmogelijkheid beschermd: Ja
Beveiligde schakelafstand SA: 1,21 mm
Hysterese H max. (% van SR): 15,0%
Nominale schakelafstand SN: 1,5 mm
Realschakelafstand SR: 1,5 mm
Realschakelafstand SR, tolerantie: ±10%
Temperatuurafwijking max. (% van SR): 15%
Herhalingsnauwkeurigheid max. (% van SR): 5,0%
MTTF (40 °C): 500 A.
Actief oppervlak, materiaal: Keramiek
Aanhaalmoment: 40 Nm ±10%
Formaat: D15.0
Bevestigingslengte: 10.50 mm
Inbouw: Inbouwbaar
Materiaal behuizing: Roestvrij staal (1.4104)
Steunringmateriaal: PTFE
Afdichtring, grootte: 12.42 × 1.78 mm
Druksterkte max. 500 bar
Drukbestendigheid, opmerking: Oliedrukbestendig

Soortnaam: Sensor

Type: BHS E308V-PSD15-S04

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

Uitgangen: PNP, NO

Schakelafstand (max.): 1.5 mm

Schakelfrequentie: 400 Hz

Uitvoering: Inductief

Kenmerken: Oliebestendig

Aansluiting: M12, 4-polig

Type inbouw: Vlak

Materiaaleigenschap: Oliebestendig

Materiaal (behuizing): RVS
Keramiek

: IP68

Min. temperatuur: -25 °C

Max. temperatuur: 120 °C

: 58 mm

Hoogte: 58 m

Diameter: 15 mm

Afm.: (Ø x h) 15 mm x 58 m

Nominale spanning: 24 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3417298 BALLUFF Sensor Inductief BHS E308V-PSD15-S04 BHS0067 Vlak PNP, NO (Ø x h) 15 mm x 58 m

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3417298 BALLUFF Sensor Inductief BHS E308V-PSD15-S04 BHS0067 Vlak PNP, NO (Ø x h) 15 mm x 58 m

Omschrijving

Onze krachtige inductieve sensoren houden een druk van maximaal 500 bar aan. Ze zijn daarom perfect geschikt voor de positiebewaking van uw hydrauliek, zoals voor de eindcontrole van hydraulische cilinders of de bewaking van klepposities. Inductieve sensor, Ø 15 x 58 mm, connector, NO-contact, nominale schakelafstand SN=1,5 mm, vlak, 500 bar, oliedrukbestendig, materiaal behuizing = roestvrij staal (1.4104), actief oppervlak, materiaal = keramiek
