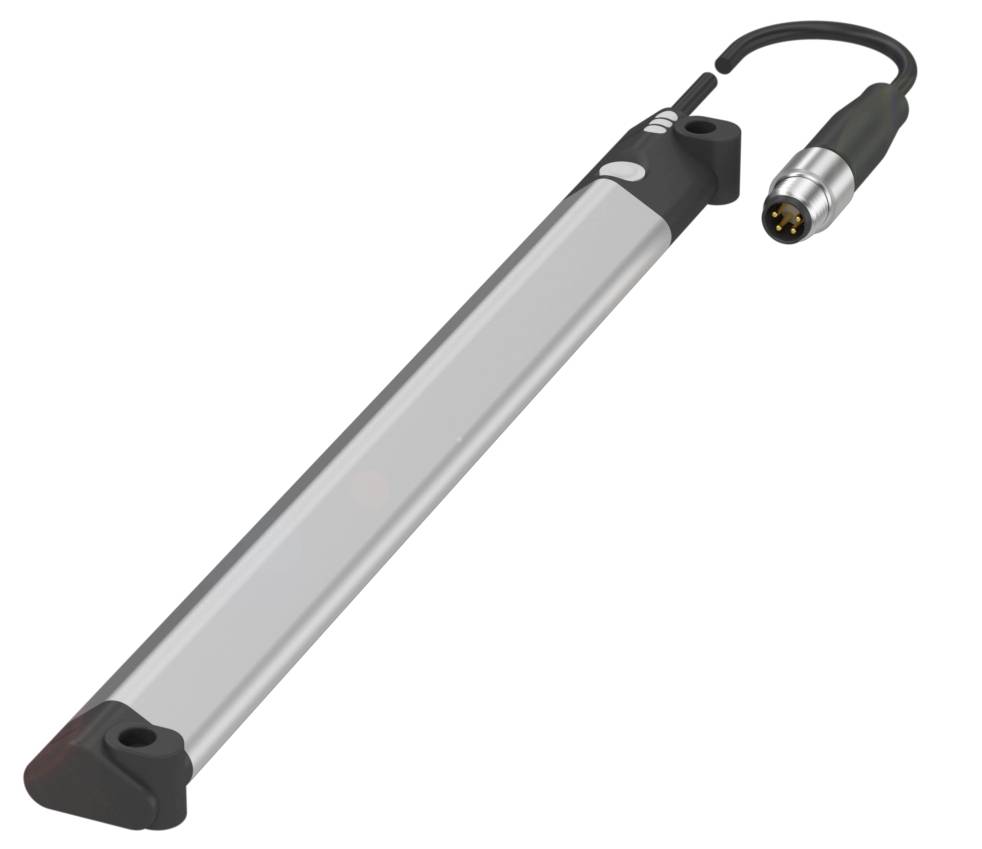

BALLUFF Positiemeetsysteem Magnetisch BMP000A BMP000A Analoog (l x b x h) 170 x 17.5 x 9.6 mm Piece
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Positiemeetsysteem
Max. voedingsspanning
30 V
Uitgangen
Analoog
Uitvoering
Magnetisch
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 425,62
3
2% = € 31,17
€ 415,23
5
3% = € 72,55
€ 411,11
10
4% = € 172,80
€ 408,34
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 425,62 / Stuk)
€ 425,62
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Balluff BMP000A positiemeetsystemen voor magneetveld
- Afmetingen: 17,5 x 9.6 x 170 mm
- Interface: IO-Link 1.1
- Meetbereik: 160 mm
- Analoge uitgang: Analoog, spanning/analoog, stroom omschakelbaar 0...10 V/4...20 mA
- Resolutie: ≤ 1 μm (IO-Link), 12 bits (analoog)
Technische specificaties
- Belangrijkste kenmerken:Afmetingen: 17,5 x 9.6 x 170 mm
- Analoge uitgang: Analoog, spanning/analoog, stroom omschakelbaar 0...10 V/4...20 mA
- Aansluiting: Kabel met connector, M8x1-stekker, 4-polig, 0,5 m, PUR
- Resolutie: ≤ 1 μm (IO-Link), 12 bits (analoog)
- Bedrijfsspanning Ub: 15...30 VDC
- Materiaal behuizing: PA 12
- Aluminium
- Lineariteitsafwijking type: ±250 micrometer
- Meetbereik: 160 mm
- Interface: IO-Link 1.1
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: -25...85 °C.
- Herhalingsnauwkeurigheid: 100 μm
- Extra kenmerken:
- Werkingsprincipe: Magnetisch veld-positiemeetsysteem
- Leveringsomvang: Beknopte handleiding
- Materiaal: Apparaat
- Afmetingen: 17,5 x 9.6 x 170 mm
- Bedrijfsspanningsindicatie: Werking - LED groen
- Functieaanduiding: LED geel
- Nominale bedrijfsspanning UE DC: 24 V.
- Nominale isolatiespanning Ui: 75 V DC
- Stand-by kabel tv max.: 100 ms
- Bedrijfsspanning Ub: 15...30 VDC
- Aansluiting: M8X1-stekker, 4-polig, A-gecodeerd
- Kortsluitingsbeveiliging: ja
- Beveiligd tegen verkeerde polariteit: Ja
- MTTF (40 °C): 201 A.
- Kabeldiameter D: 2,4 mm
- Kabellengte L: 0,5 m.
- Materiaal behuizing: PA 12|aluminium
- Mantelmateriaal: PUR
- Aantal geleiders: 4
- Kabel, buigradius min., vast leggen: 3 x D
- Kabel, buigradius min., flexibel leggen: 10 x D
- Kabelmantelmateriaal: PUR
- Aanhaalmoment, maximaal: 0.1 Nm
- Nullaststroom IO max. bij UE: 25 mA
- Toepassing: Positionering
- Meetbereik: 160 mm
- Resolutie: ≤ 1 μm (IO-Link), 12 bits (analoog)
- Herhalingsnauwkeurigheid: 100 μm
- Temperatuurafwijking max. van de eindwaarde: ±0,3%
- Diagnose-indicatie Error: Fout - LED rood
- Uitgangsstroom max. (analoog u): 5 mA
- Belastingsweerstand RL max. (analoog I): 500 ohm
- Stroombelastbaarheid in SIO-modus: ≤ 100 mA
- Lineariteitsafwijking type: ±250 micrometer
- Meetwaardesnelheid max.: 1 kHz
- IO-Link functieklassen: 0x8001 Binary Data Channel|0x8004 Teach Commands
- IO-Link profiel ID's: 0x000B SSP3.2|0x4000 identificatie en|diagnose
- Ondersteunde IO-Link profielen: Common Profile|Smart sensor Profile - Measuuring
Piece
- Soortnaam
Positiemeetsysteem
- Type
BMP000A
- Min. voedingsspanning
15 V
- Max. voedingsspanning
30 V
- Voedingsspanning
15 - 30 V
- Uitgangen
Analoog
- Kabellengte
0.5 m
- Uitvoering
Magnetisch
- Aansluiting
M8, 4-polig
- Materiaal (behuizing)
PA 12
IP67
- Min. temperatuur
-25 °C
- Max. temperatuur
85 °C
170 mm
- Breedte
17.5 mm
- Hoogte
9.6 mm
- Afm.
(l x b x h) 170 x 17.5 x 9.6 mm
- Mantelmateriaal
PUR
- Nominale spanning
30 V
- Voedingsspanning
24 V/DC
- Voedingsstroom
24 mA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3420018 BALLUFF Positiemeetsysteem Magnetisch BMP000A BMP000A Analoog (l x b x h) 170 x 17.5 x 9.6 mm Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3420018 BALLUFF Positiemeetsysteem Magnetisch BMP000A BMP000A Analoog (l x b x h) 170 x 17.5 x 9.6 mm Piece
Omschrijving
Magnetische positiemeetsystemen BMP maken een betrouwbare en slijtagevrij bewaking van lopende werkzaamheden mogelijk. Uw intelligente lineaire feedback, bijvoorbeeld in compacte grijpers, stansvoorzieningen of gereedschapwisselaars, ondersteunt u om de verschillende processen in de hand te houden, de simultane bewerking van objecten te garanderen en daarbij energiezuinig te blijven. Zo zorgen onze magnetische veldpositiemeetsystemen voor hoge procesveiligheid en automatiseringskwaliteit. Magneetveldpositiemeetsysteem, aansluittype 01=kabel met connector, behuizingsmateriaal primair=PA 12, beschermingsklasse=IP67, toepassing=positionering
