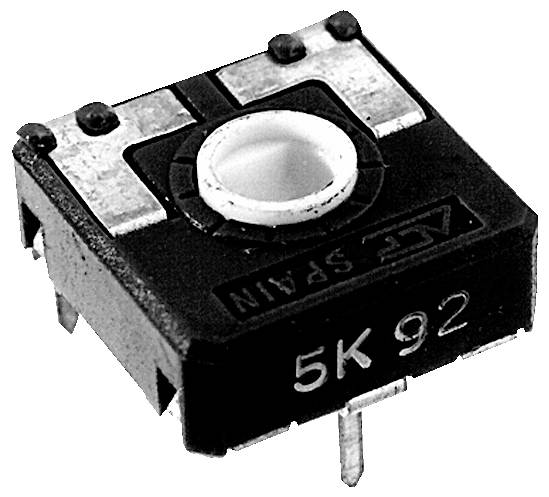

ACP CA14NH05-25KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.25 W 25 kΩ 245 ° 265 ° 1 stuk(s)
Fabrikantnummer:
Artikelnummer:
Soortnaam
Koolstoffilmtrimmer
Weerstand
25 kΩ
Weerstandscurve
Lineair
Belastbaarheid
0.25 W
Draaihoek (mechanisch)
265 °
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 0,46
50
9% = € 2,00
€ 0,42
100
13% = € 6,00
€ 0,40
250
15% = € 17,50
€ 0,39
500
17% = € 40,00
€ 0,38
1000
22% = € 100,00
€ 0,36
2500
24% = € 275,00
€ 0,35
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 0,46 / Stuk)
€ 0,46
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
ACP E-regelaar staand RM10/5 25K
Extra services en acties
Technische specificaties
- ESD-verpakking: Geen ESD
- Serie: CA14
- Model: Verticaal
- As: Slobgat
- Weerstandswaarde: 25 kOhm
- Weerstandseenheid: KOhm
- Weerstandswaarde_1: 25
- Weerstandstolerantie: ±20 %
- Weerstandscurve: Lineair
- Nominaal vermogen: 0,25 W
- Grensspanning: 250 V.
- Bediening zijkant
- Draaihoek, mechanisch: 265°
- Draaihoek, elektrisch: 245°
- Slagvastheid: 10 Ncm
- Draaimoment: 2,5 Ncm
- Soortnaam
Koolstoffilmtrimmer
- Bijzonderheden
Gekapseld
- Weerstand
25 kΩ
- Weerstandscurve
Lineair
- Belastbaarheid
0.25 W
- Kritieke spanning
250 V
- Draaihoek (elektrisch)
245°
- Draaihoek (mechanisch)
265°
- Actuator type
Zijkant
- Tolerantie ±
20 %
- Breedte
6.0 mm
- Hoogte
21.0 mm
- Rastermaat (RM)
10 mm
- Afm.
(l x b x h) 14.0 x 6.0 x 21.0 mm
- Inhoud
1 stuk(s)
- Type
CA14NH05-25KA2020
- Conform RoHS
Ja
- Buiten-Ø
14 mm
14.0 mm
Documenten en downloads
Datablad
Datablad 3523306 ACP CA14NH05-25KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.25 W 25 kΩ 245 ° 265 ° 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3523306 ACP CA14NH05-25KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.25 W 25 kΩ 245 ° 265 ° 1 stuk(s)
Omschrijving
Toepassing: 14 mm-potentiometers worden voornamelijk in besturingstoepassingen op verschillende markten gebruikt:
• Elektronische huishoudelijke apparaten, verwarming, ventilatie en luchtairconditioning (HVAC), thermostaten
• Automotive: HVAC-besturingen, verlichtingsbesturing (positieaanpassing en sensoren), dimmer, stoelverwarmingen
• Industriële elektronica: Multimeter, oscilloscopen, tijdrelais, meet- en testapparaten
De teksten voor dit artikel zijn automatisch vertaald.
• Elektronische huishoudelijke apparaten, verwarming, ventilatie en luchtairconditioning (HVAC), thermostaten
• Automotive: HVAC-besturingen, verlichtingsbesturing (positieaanpassing en sensoren), dimmer, stoelverwarmingen
• Industriële elektronica: Multimeter, oscilloscopen, tijdrelais, meet- en testapparaten
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- • Weerstandelement van plastische koolstoffilm via zeer flexibele geleidende folie (koolstoflaagtrimmer)
- • bestand tegen vocht en mechanische belasting
- • volledig ingekapselde behuizing voorkomt het binnendringen van stof, colofonium of andere schadelijke stoffen
- • metalen onderdelen van non-ferrometalen voorkomen oxidatie en verhogen de soldeerbaarheid
- • zeer goed contact tussen aansluitingen en substraten vermindert de contactweerstand
- • gebruikte kunststoffen zijn bestand tegen reinigingsoplossingen en kunnen moeilijk ontvlambaar worden volgens brandbaarheidsklasse HB volgens UL94
- • zeer zacht, soepele loop van de schuurmachine over het hele spoor
- • rechthoekige vorm maakt automatisch plaatsen mogelijk
- • dubbele contactslijper in de middelste stand in de levertoestand
- • positie van de wijzer op de opgedrukte schaal afleesbaar
