Siemens 3RV2021-4BA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 13 - 20 A Schakelspanning (max.): 690 kopen ? Conrad Electronic

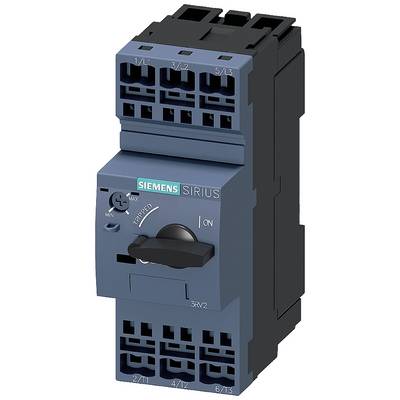

Een Siemens Sirius vermogensschakelaar in donkerblauw en zwart met draaiknop en aansluitingen. Gemarkeerd met 'GETRIPPED' en 'AAN'.

Afbeelding vergelijkbaar

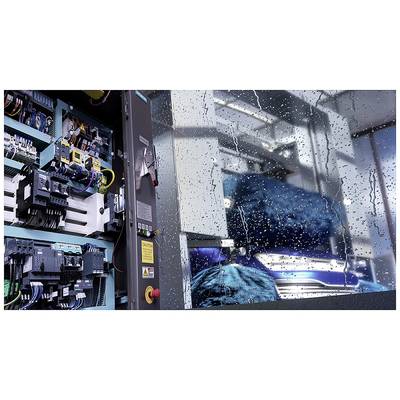

Het beeld toont het interieur van een elektrische schakelkast naast een groot raam met regendruppels. Buiten is een industriële machine zichtbaar.

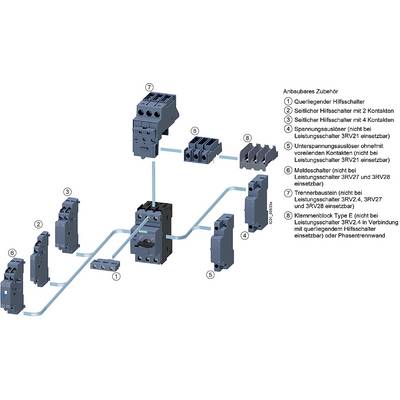

Diagram toont accessoireonderdelen voor een vermogensschakelaar, genummerd van 1 tot 9, met verbindingslijnen en beschrijvingen.

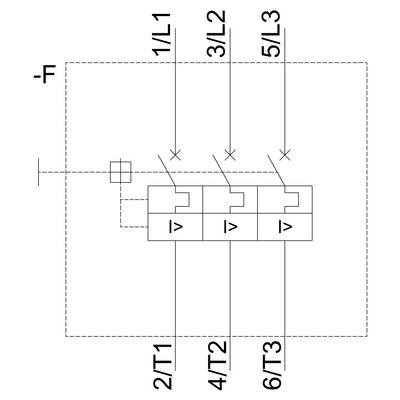

Schakelschema van een driefasige vermogensschakelaar met drie schakelaars voor de fasen L1, L2 en L3; toont verbindingspunten 1/L1, 3/L2, 5/L3 en 2/T1, 4/T2, 6/T3.

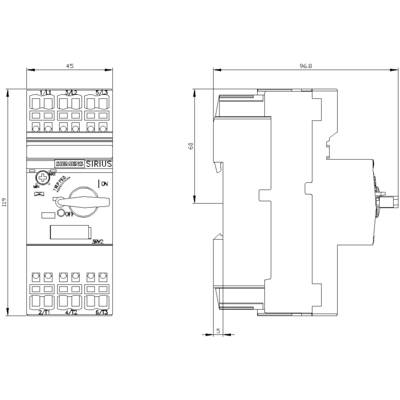

Technische tekening van een SIRIUS-schakeltoestel met afmetingen in millimeters, toont voor- en zijaanzicht voor montageontwerp.

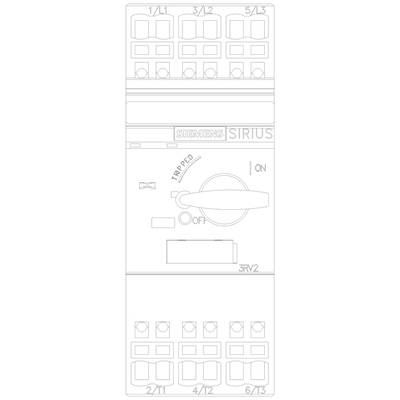

Schakelschema-symbool van een Siemens Sirius-schakelaar, toont schakelposities: 'AAN', 'UIT', 'UITGESCHAKELD'.

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

20 A

Aansluiting

Trekveeraansluiting

Type

3RV2021-4BA20

Bouwgrootte

Datasheet (PDF)

Leverbaar do. 29 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 103,30 / Stuk)

€ 103,30

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Permanente stroomsterkte: 20 A
Mechanische levensduur van de hoofdcontacten: 100.000 schakelcycli
Max. kabeldoorsnede (eendraads of meerdraads): 10 mm²
Max. kabeldoorsnede flexibel (fijnaderig): 6 mm²

Soortnaam: Vermogensschakelaar

Type: 3RV2021-4BA20

Bouwgrootte: S0

Instelbereik stroomsterkte (min.): 13 A

Instelbereik stroomsterkte (max.): 20 A

Instelbereik (stroomsterkte): 13 - 20 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Geschikt voor serie: Siemens serie Sirius

Geschikt voor merk: Siemens

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Aansluiting: Trekveeraansluiting

: IP20

Diepte: 97 mm

Breedte: 45 mm

Hoogte: 119 mm

Afm.: (b x h x d) 45 x 119 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

Kleur (specifiek): Meerdere kleuren

: 45

: 119 mm

: 97 mm

: 7.5 kW

: FALSE

: 20 A

: FALSE

: 3

: 690-690 V

: 13-20 A

: IP20

: TRUE

: Spring clamp connection

: Turn button

: Magnetic

: 5.5 kW

: 55 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV2021-0GA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm Piece

Artikelnummer:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm Piece

Artikelnummer:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1741982

0.8 A

0.55 A

Documenten en downloads

Datablad

Datablad 1704558 Siemens 3RV2021-4BA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 13 - 20 A Schakelspanning (max.): 690

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1704558 Siemens 3RV2021-4BA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 13 - 20 A Schakelspanning (max.): 690

Omschrijving

Vermogensschakelaar motor 14 - 20 A S0 3RV2021-4

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
