Siemens 3RT2518-2BM40 Contactor 2x NO, 2x NC 1 stuk(s) kopen ? Conrad Electronic

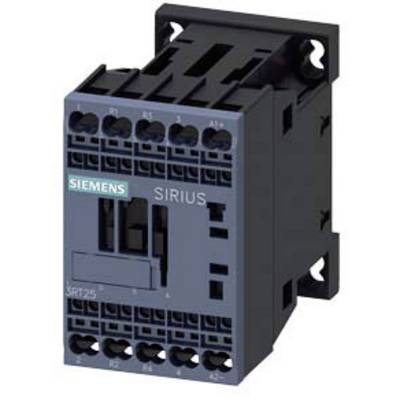

De afbeelding toont een Siemens SIRIUS contactor, model 3RT, met meerdere aansluitklemmen voor elektrische bedrading.

Afbeelding vergelijkbaar

Een geopende schakelkast met elektronische componenten links en een machine achter een regennat raam rechts.

Diagram van een schakelschema met genummerde componenten. Toont verbindingen tussen contactoren, aansluitklemmen en functies voor elektrische besturing.

Schakelschema van een relaisysteem met contactparen 1, 2, 3, 4 en weerstanden R1, R2, R3, R4. A1 (+) en A2 (-) aansluitpunten.

Technische tekening van een relais met voor-, zij- en bovenaanzicht. Afmetingen weergegeven in millimeters, aansluitingen en bevestigingspunten gemarkeerd.

Een bedradingsschema van een Siemens SIRIUS schakelunit met aansluitklemmen, gemarkeerd met R1-R4 en A1+, A2-, alsmede andere symbolen.

1/6

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

4-polig

Aansluiting

Trekveeraansluiting

Type

3RT2518-2BM40

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar wo. 23 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 128,09 / Stuk)

€ 128,09

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Contactor 2 NO + 2 NC, AC-3, 7,5 kW DC220V 4-polig 2NO+2NC

Extra services en acties

Technische specificaties

Spanningstype: DC
Kabeldoorsnede eendraads of meerdraads: 4 mm²
Kabeldoorsnede fijnaderig: 2,5 mm²

Soortnaam: Contactor

Type: 3RT2518-2BM40

Bouwgrootte: S00

Aantal polen: 4-polig

: 2x NO
2x NC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 70 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 70 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 7.5 kW

: 2

: 2

: 0

: 0

: 16 A

: 22 A

: Spring clamp connection

: DC

: 3.67749375

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1707107 Siemens 3RT2518-2BM40 Contactor 2x NO, 2x NC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1707107 Siemens 3RT2518-2BM40 Contactor 2x NO, 2x NC 1 stuk(s)

Omschrijving

Contactor, 2 NO + 2 NC, AC-3, 7,5 kW, DC 220 V, 4-polig, 2 NO + 2 NC, maat S00, lasklem SIRIUS 3RT25 contactor voor poolschakeling in hefmotoren of voor het schakelen van twee afzonderlijke lasten. De beveiligingen 3RT25 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De contactoren 3RT25 zijn klimaatbestendig en wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA). Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
