Siemens 3RT2023-1AN24 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s) kopen ? Conrad Electronic

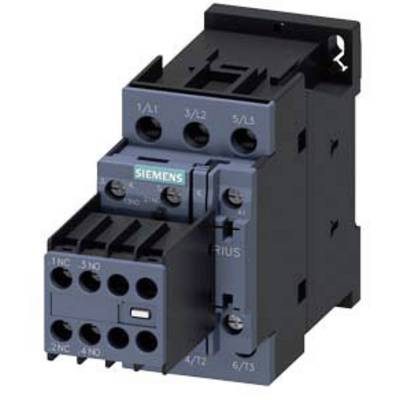

Een zwarte en blauwe elektrische contactor van Siemens, bruikbaar in schakelkasten voor de besturing van elektromotoren of andere belastingen.

Afbeelding vergelijkbaar

Een geopende schakelkast met elektronica en kabels, naast een raam met regendruppels. Op de achtergrond wazig een industriële wasmachine.

Ontploffingstekening van een schakeltoestel: Genummerde onderdelen tonen opbouw en verbindingen. Bijschriften verklaren functies en gebruik.

Bedradingsschema van een relais met aansluitingen A1, A2 en contactparen 1 tot 6. Verbindingen en schakelposities zijn weergegeven.

Technische tekening van een elektrisch relais met zij-, voor- en bovenaanzicht. Afmetingen en aansluitingen gedetailleerd weergegeven.

'Printplaat schema met contactaanduidingen en aansluitingen voor een elektrisch onderdeel, merknaam bovenaan zichtbaar.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensbeveiliging

Aantal polen

3-polig

Nominale spanning

690 V/AC

Aansluiting

Schroeven

Type

3RT2023-1AN24

Datasheet (PDF)

Verkoop en verzending:

Aantal

Stuk(s)

Totaal (€ 72,72 / Stuk)

€

Juridisch probleem melden

Technische specificaties

Spanningstype: AC
Kabeldoorsnede eendraads of meerdraads: 10 mm²
Kabeldoorsnede fijnaderig: 10 mm²

Soortnaam: Vermogensbeveiliging

Type: 3RT2023-1AN24

Bouwgrootte: S0

Aantal polen: 3-polig

: 3x NO

Nominale spanning: 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 85 mm

Diepte: 141 mm

Afm.: (b x h x d) 45 x 85 x 141 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 4 kW

: 3

: 2

: 2

: 9 A

: 40 A

: 220-220 V

: 220-220 V

: Screw connection

: AC

: 8.5 A

: 3.677

Documenten en downloads

Datablad

Datablad 1704797 Siemens 3RT2023-1AN24 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1704797 Siemens 3RT2023-1AN24 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s)

Omschrijving

Vermogenscontactor, AC-3 9 A, 4 kW/400 V 2 NO + 2 NC, AC 220 V 50/60 Hz 3-polig, grootte S0 schroefaansluiting hulpschakelaar los te maken Vermogenscontactor SIRIUS 3RT2 voor het schakelen van motoren. De beveiligingen 3RT2 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready. Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem Sirius 3RV29 reduceren de bekabelingskosten aanzienlijk. De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW). Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
