Siemens 3RT2036-1NB34 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s) kopen ? Conrad Electronic

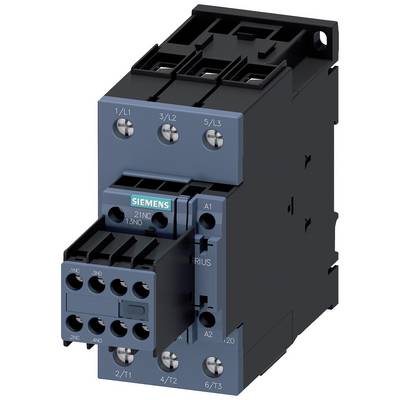

Een elektrische schakelaar van Siemens, zwart-blauw met meerdere aansluitingen. Wordt gebruikt voor besturing in elektrische schakelingen.

Afbeelding vergelijkbaar

Een schakelkast met kabels en apparaten op de voorgrond, terwijl links een natte glasplaat een machine op de achtergrond laat zien.

Schakelschema met verschillende elektrische componenten, verbindingslijnen en nummeraanduidingen. Toont aansluitingen en functies van een schakelaar met bijbehorende labeling.

'Schakelschema met relais U1 en verbindingen: A1-A2, 1L1-2T1, 3L2-4T2, 5L3-6T3. Contacten: 13NO, 21NC, 31NO, 43NO, 44NO.'

Technische tekening van een elektronische relaismodule met gedetailleerde afmetingen en bovenaanzicht, vooraanzicht en zijaanzicht.

1/5

Afbeelding vergelijkbaar

Soortnaam

Vermogensbeveiliging

Aantal polen

3-polig

Nominale spanning

690 V/AC

Aansluiting

Schroeven

Type

3RT2036-1NB34

Datasheet (PDF)

Verkoop en verzending:

Aantal

Stuk(s)

Totaal (€ 387,60 / Stuk)

€

Juridisch probleem melden

Technische specificaties

Spanningstype: AC/DC
Kabeldoorsnede eendraads of meerdraads: 50 mm²
Kabeldoorsnede fijnaderig: 35 mm²

Soortnaam: Vermogensbeveiliging

Type: 3RT2036-1NB34

Bouwgrootte: S2

Aantal polen: 3-polig

: 3x NO

Nominale spanning: 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 55 mm

Hoogte: 114 mm

Diepte: 174 mm

Afm.: (b x h x d) 55 x 114 x 174 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 22 kW

: 3

: 2

: 2

: 51 A

: 70 A

: 20-33 V

: 20-33 V

: 20-33 V

: Screw connection

: AC/DC

: 41 A

: 29.42

Documenten en downloads

Datablad

Datablad 1738390 Siemens 3RT2036-1NB34 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1738390 Siemens 3RT2036-1NB34 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s)

Omschrijving

Vermogenscontactor, AC-3 50 A, 22 kW/400 V 2 NO + 2 NC, AC/DC 20 - 33 V 20 - 33 V, met varistor, 3-polig, maat S2 schroefaansluiting. Vermogenscontactor Sirius 3RT2 voor het schakelen van motoren. De beveiligingen 3RT2 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready. Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem Sirius 3RV29 reduceren de bekabelingskosten aanzienlijk. De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW). Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
