Siemens 3VA6225-7KL41-2AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 250 A Schakelspanning (max. kopen ? Conrad Electronic

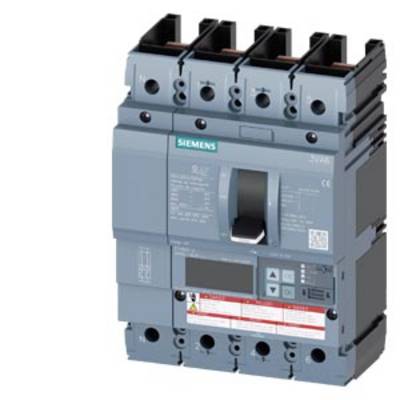

Een grijze Siemens vermogensschakelaar met meerdere aansluitingen en schakelaar, tegen een witte achtergrond.

Afbeelding vergelijkbaar

Schakelschema voor vermogensschakelaar ETU820, toont 4 zekeringen en bedieningselementen, met aansluitingen gemarkeerd als Q, X1, X2.

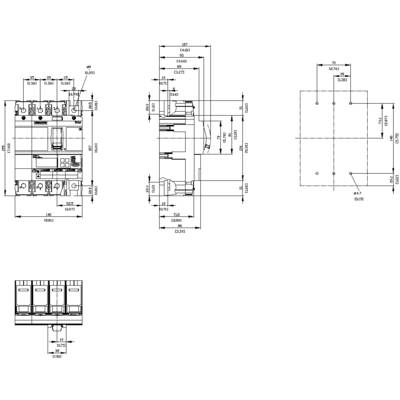

Technische tekening van een schakelkast met gedetailleerde maatvoering en voor-, zij- en bovenaanzichten.

1/3

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

250 A

Type

3VA6225-7KL41-2AA0

Instelbereik stroomsterkte (min.)

100 A

Instelbereik (stroomsterkte)

100 - 250 A

Datasheet (PDF)

Leverbaar do. 22 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 2.503,31 / Stuk)

€ 2.503,31

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering: Installatiebescherming
Vermogensverlies: 14 W
Gewicht: 2.9 kg
Mechanische levensduur: 20.000
Elektrische levensduur: 7500
Isolatiespanning: 600 V
Frequentie: 50/60 Hz

Soortnaam: Vermogensschakelaar

Type: 3VA6225-7KL41-2AA0

Instelbereik stroomsterkte (min.): 100 A

Instelbereik stroomsterkte (max.): 250 A

Instelbereik (stroomsterkte): 100 - 250 A

Aantal polen: 4-polig

Schakelspanning (max.): 600 V/AC

Montagewijze: Vaste inbouw

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelvermogenklasse: C

Uitvoering overstroombeveiliging: ETU820

: IP40

Diepte: 86 mm

Breedte: 140 mm

Hoogte: 198 mm

Afm.: (b x h x d) 140 x 198 x 86 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 0

: 0

: 250 A

: 4

: 0

: 42 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 110 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Ja
