Eaton 102877 PXF-80/4/003-A Aardlekschakelaar A 4-polig 80 A 0.03 A 400 V/AC kopen ? Conrad Electronic

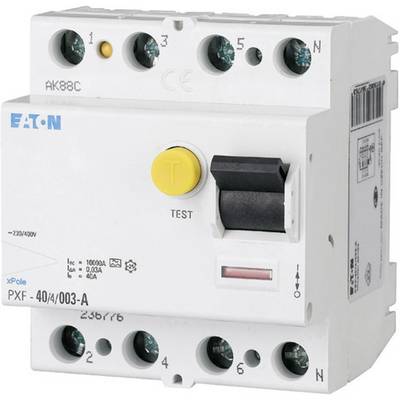

Een witte aardlekschakelaar met een gele testknop, een zwarte schakelaar en blauwe 'EATON' tekst linksboven.

Soortnaam

Aardlekschakelaar

Aantal polen

Uitschakelkarakteristiek

Meting differentiaal stroom

0.03 A

Nominale stroom (afgerond)

80 A

Datasheet (PDF)

Niet beschikbaar

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Juridisch probleem melden

Technische specificaties

Aansluitbare geleiderdoorsnede eendraads: 1,5 - 35 mm²
Aansluitbare geleiderdoorsnede meerdraads: 1,5 - 16 mm²
Activering: niet-vertraagd s
Nominale frequentie [f]: 50 Hz
Nominale isolatiespanning Ui: 440 V
Nominaal schakelvermogen / nominaal foutschakelvermogen [Im / IΔm]: 800 A
Nominale stootspanningsvastheid Uimp: 4 kV
Nominale stroom voor vermogensverliesgegevens [In]: 80 A
Breedte in HP: 4
Inbouwbreedte: 70 (4 HP) mm
Gevoeligheid: pulsstroomgevoelig
Frequentie: 50 Hz
Apparaatsokkelmaat: 80 mm
Grenswaarden van de bedrijfsspanning: 3-fasige toepassing zonder N (400 V AC fase-fase) niet toegestaan
Kappen-inbouwmaat: 45 mm
Klemdoorsnede: 2 x 16 mm²
Klimaatbestendigheid: 25 - 55 °C / 90 - 95% relatieve luchtvochtigheid conform IEC 60068-2
Kortsluitvastheid (Icw): 10 kA
Levensduur: ≧ 20.000
Materiaaldikte rail: 0,8 - 2 mm
Max. bedrijfsomgevingstemperatuur: +60 °C
Min. bedrijfsomgevingstemperatuur: -25 °C
Met vergrendeling: ja
Montage: snelle bevestiging met 2 klinken voor DIN-rail IEC/EN 60715
Montagemethode: DIN-rail
Beschermingsklasse (IP): IP20
Stootstroombestendigheid: 0,25 kA
Omgevingstemperatuur tijdens bedrijf: -25 tot +40 °C
Vermogensverlies van de apparatuur, stroomafhankelijk [Pvid]: 11,4 W
Vervuilingsgraad: 2

Soortnaam: Aardlekschakelaar

Aantal polen: 4

Uitschakelkarakteristiek: A

Meting differentiaal stroom: 0.03 A

Nominale stroom: 80 A

Nominale stroom (afgerond): 80 A

Uitvoering: Schakelapparatuur voor toepassingen in de woonomgeving en commerciële toepassingen

Uitschakelvermogen: 10 kA

Inhoud: 1 stuk(s)

Nominale spanning: 400 V/AC

Diepte: 70.5 mm

: DIN rail

: AC

: 70.5 mm

: 80 A

: 400 V

: 440 V

: 4

: 0.03 A

: A

: FALSE

: 10 kA

: 0.25 kA

: 2

: 4

: FALSE

: 7035

: FALSE

: 50 Hz

: IP20

: 1.5-35 mm²

: 1.5-16 mm²

: TRUE

: -25-60 °C

: TRUE

: 4 kV

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1716210 Eaton 102877 PXF-80/4/003-A Aardlekschakelaar A 4-polig 80 A 0.03 A 400 V/AC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1716210 Eaton 102877 PXF-80/4/003-A Aardlekschakelaar A 4-polig 80 A 0.03 A 400 V/AC

Omschrijving

Compacte aardlekschakelaar PXF, 4-polig voor breed toepassingsgebied.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
