Ntc Thermistoren
159 resultatenDetails | Prijs | Beschikbaarheid | Weerstand | Inhoud | Certificaten | Tolerantie ± | Bouwwijze | Belastbaarheid | Verpakkingswijze | |
|---|---|---|---|---|---|---|---|---|---|---|
 Afb. vergelijkbaar TDK B57237-S220-M B57237-S220-M NTC-thermistor S237 22 Ω 1 stuk(s)Conrad Electronic excl. btw 628 Stuks op voorraad Leverbaar vr. 18 sep. | 22 Ω | 1 stuk(s) | RoHS | 20 % | - | - | - | |||
 Afb. vergelijkbaar TDK B57891M103J B57891M103J NTC-thermistor M891 1 stuk(s)Conrad Electronic excl. btw 727 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | - | 1 stuk(s) | RoHS | 5 % | - | - | - | |||
 excl. btw 833 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 1 kΩ | 1 stuk(s) | RoHS | 10 % | Radiaal bedraad | 450 mW | - | |||
 Afb. vergelijkbaar excl. btw 486 Stuks op voorraad Leverbaar vr. 18 sep. | 10 kΩ | 1 stuk(s) | RoHS | 2 % | - | - | Piece | |||
 Afb. vergelijkbaar TDK B57364S209M B57364S209M NTC-thermistor S364 2 Ω 1 stuk(s)Conrad Electronic excl. btw 349 Stuks op voorraad Leverbaar vr. 18 sep. | 2 Ω | 1 stuk(s) | RoHS | 20 % | - | - | - | |||
 Afb. vergelijkbaar TDK B57364S509M B57364S509M NTC-thermistor S364 5 Ω 1 stuk(s)Conrad Electronic excl. btw 101 Stuks op voorraad Leverbaar vr. 18 sep. | 5 Ω | 1 stuk(s) | RoHS | 20 % | - | - | - | |||
 Afb. vergelijkbaar excl. btw 551 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 470 Ω | 1 stuk(s) | RoHS | 10 % | Radiaal bedraad | 450 mW | - | |||
 TDK B57164K0103K000 NTC-thermistor THT K164 10 kΩ 0.45 W 1 stuk(s)Conrad Electronic excl. btw 497 Stuks op voorraad Leverbaar vr. 18 sep. | 10 kΩ | 1 stuk(s) | RoHS | 10 % | THT | 0.45 W | - | |||
 Afb. vergelijkbaar TDK B57237-S509-M B57237-S509-M NTC-thermistor S237 5 Ω 1 stuk(s)Conrad Electronic excl. btw 610 Stuks op voorraad Leverbaar vr. 18 sep. | 5 Ω | 1 stuk(s) | RoHS | 20 % | - | - | - | |||
excl. btw 196 Stuks op voorraad Leverbaar vr. 18 sep. | 10 kΩ | 1 stuk(s) | RoHS | 10 % | Schroefaansluiting | 0.45 W | - | |||
 Afb. vergelijkbaar excl. btw 856 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 47 Ω | 1 stuk(s) | RoHS | 10 % | Radiaal bedraad | 450 mW | - | |||
 Afb. vergelijkbaar TDK B57164-K101-K B57164-K101-K NTC-thermistor K164 100 Ω 1 stuk(s)Conrad Electronic € 0,35 excl. btw 70 Stuks op voorraad Leverbaar vr. 18 sep. | 100 Ω | 1 stuk(s) | RoHS | 10 % | - | - | - | |||
 TDK B57861S103F40 B57861S103F40 NTC-thermistor S861 1 stuk(s) PieceConrad Electronic excl. btw 1338 Stuks op voorraad Leverbaar vr. 18 sep. | - | 1 stuk(s) | RoHS | 1 % | - | - | Piece | |||
excl. btw 2030 Stuks op voorraad Leverbaar wo. 23 sep. Min: 10Meervoud: 10 | 100 kΩ | 1 stuk(s) | RoHS | 10 % | Radiaal bedraad | 0.45 W | - | |||
 Afb. vergelijkbaar excl. btw 754 Stuks op voorraad Leverbaar vr. 18 sep. | - | 1 stuk(s) | RoHS | 1 % | Radiaal bedraad | 60 mW | - | |||
 Afb. vergelijkbaar TDK B57237-S109-M B57237-S109-M NTC-thermistor S237 1 Ω 1 stuk(s)Conrad Electronic excl. btw 176 Stuks op voorraad Leverbaar vr. 18 sep. | 1 Ω | 1 stuk(s) | RoHS | 20 % | - | - | - | |||
 Afb. vergelijkbaar TDK B57364S100M B57364S100M NTC-thermistor S364 10 Ω 1 stuk(s)Conrad Electronic excl. btw 384 Stuks op voorraad Leverbaar vr. 18 sep. | 10 Ω | 1 stuk(s) | RoHS | 20 % | - | - | - | |||
excl. btw 28 Stuks op voorraad Leverbaar vr. 18 sep. | 10 Ω | 1 stuk(s) | RoHS | 20 % | Radiaal bedraad | 3.1 W | Piece | |||

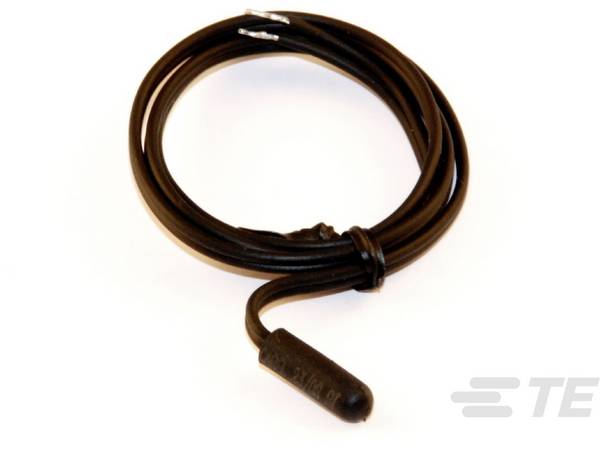

 Afb. vergelijkbaar TE Connectivity GA10K3435STM010 NTC-thermistor 10 kΩ 1 stuk(s)Conrad Electronic excl. btw Leverbaar do. 14 jan. 2027 Min: 15Meervoud: 15 | 10 kΩ | 1 stuk(s) | RoHS | 1 % | - | - | - | |||
 Afb. vergelijkbaar TDK B57237S100M B57237S100M NTC-thermistor S237 10 Ω 1 stuk(s)Conrad Electronic excl. btw 369 Stuks op voorraad Leverbaar vr. 18 sep. Min: 2 | 10 Ω | 1 stuk(s) | RoHS | 20 % | - | - | - | |||
 Afb. vergelijkbaar TE Connectivity GAG10K3976B1 NTC-thermistor 10 kΩ 1 stuk(s) BulkConrad Electronic excl. btw 1603 Stuks op voorraad Leverbaar vr. 25 sep. Min: 6 | 10 kΩ | 1 stuk(s) | RoHS | 1 % | - | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152793007 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw 50 Stuks op voorraad Leverbaar do. 24 sep. Min: 1250 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar excl. btw 183 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 22 kΩ | 1 stuk(s) | RoHS | 10 % | Radiaal bedraad | 450 mW | - | |||
 Afb. vergelijkbaar TDK B57045K103K B57045K103K NTC-thermistor K 45 1 stuk(s)Conrad Electronic excl. btw 266 Stuks op voorraad Leverbaar vr. 18 sep. | - | 1 stuk(s) | RoHS | 10 % | - | - | - | |||
 Afb. vergelijkbaar TE Connectivity GA10K3D1303 NTC-thermistor 10 kΩ 1 stuk(s) BulkConrad Electronic excl. btw 98 Stuks op voorraad Leverbaar vr. 25 sep. | 10 kΩ | 1 stuk(s) | RoHS | 1 % | - | - | Bulk | |||
excl. btw 1060 Stuks op voorraad Leverbaar wo. 23 sep. Min: 10Meervoud: 10 | 15 kΩ | 1 stuk(s) | RoHS | 10 % | Radiaal bedraad | 0.45 W | - | |||
excl. btw 91 Stuks op voorraad Leverbaar vr. 18 sep. | 2.2 kΩ | 1 stuk(s) | RoHS | 10 % | Radiaal bedraad | 0.45 W | - | |||
excl. btw 3 Stuks op voorraad Leverbaar vr. 18 sep. | 1 kΩ | 1 stuk(s) | RoHS | 10 % | THT | 0.45 W | Piece | |||
 Afb. vergelijkbaar excl. btw 134 Stuks op voorraad Leverbaar vr. 18 sep. | 4.7 Ω | 1 stuk(s) | RoHS | 20 % | Radiaal bedraad | 3.9 W | - | |||
excl. btw Leverbaar ma. 28 sep. Min: 5000Meervoud: 5000 | 10 kΩ | 1 stuk(s) | RoHS | 5 % | SMD | - | Tape on Full reel | |||
 Afb. vergelijkbaar TE Connectivity GA10K4A1D NTC-thermistor 10 kΩ 1 stuk(s) BulkConrad Electronic excl. btw 411 Stuks op voorraad Leverbaar vr. 25 sep. Min: 15 | 10 kΩ | 1 stuk(s) | RoHS | 2 % | - | - | Bulk | |||
excl. btw 3900 Stuks op voorraad Leverbaar wo. 23 sep. Min: 100Meervoud: 100 | 100 kΩ | 1 stuk(s) | RoHS | 1 % | SMD | 0.1 W | Tape | |||
 Afb. vergelijkbaar TDK B57237-S259-M NTC-thermistor S237 2.5 Ω 1 stuk(s)Conrad Electronic excl. btw 563 Stuks op voorraad Leverbaar vr. 18 sep. | 2.5 Ω | 1 stuk(s) | RoHS | 20 % | - | - | - | |||
 Afb. vergelijkbaar TDK B57164-K221-K B57164-K221-K NTC-thermistor K164 220 Ω 1 stuk(s)Conrad Electronic excl. btw 333 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 220 Ω | 1 stuk(s) | RoHS | 10 % | - | - | - | |||
 TDK B57237S709M B57237S709M NTC-thermistor S237 7 Ω 1 stuk(s)Conrad Electronic excl. btw 920 Stuks op voorraad Leverbaar vr. 18 sep. Min: 2 | 7 Ω | 1 stuk(s) | RoHS | 20 % | - | - | - | |||
excl. btw 2090 Stuks op voorraad Leverbaar wo. 23 sep. Min: 10Meervoud: 10 | 470 Ω | 1 stuk(s) | RoHS | 10 % | Radiaal bedraad | 0.45 W | - | |||
 TE Connectivity SB0864 TE TCS Wirewound RTD NTC-thermistor 1 stuk(s)Conrad Electronic excl. btw 11 Stuks op voorraad Leverbaar do. 24 sep. Min: 2 | - | 1 stuk(s) | - | - | - | - | - | |||
excl. btw 1990 Stuks op voorraad Leverbaar wo. 23 sep. Min: 10Meervoud: 10 | 220 kΩ | 1 stuk(s) | RoHS | 10 % | Radiaal bedraad | 0.45 W | - | |||
excl. btw 1060 Stuks op voorraad Leverbaar wo. 23 sep. Min: 10Meervoud: 10 | 1 kΩ | 1 stuk(s) | RoHS | 10 % | Radiaal bedraad | 0.45 W | - | |||
 Afb. vergelijkbaar excl. btw 645 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 33 kΩ | 1 stuk(s) | RoHS | 10 % | Radiaal bedraad | 450 mW | - | |||
 Afb. vergelijkbaar TDK B57236S100M B57236S100M NTC-thermistor S236 10 Ω 2.1 W 1 stuk(s)Conrad Electronic excl. btw 435 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 10 Ω | 1 stuk(s) | RoHS | 20 % | - | 2.1 W | - | |||
 Afb. vergelijkbaar TDK B57045K682K B57045K682K NTC-thermistor K 45 450 mW 1 stuk(s)Conrad Electronic excl. btw 571 Stuks op voorraad Leverbaar vr. 18 sep. | - | 1 stuk(s) | RoHS | 10 % | - | 450 mW | - | |||

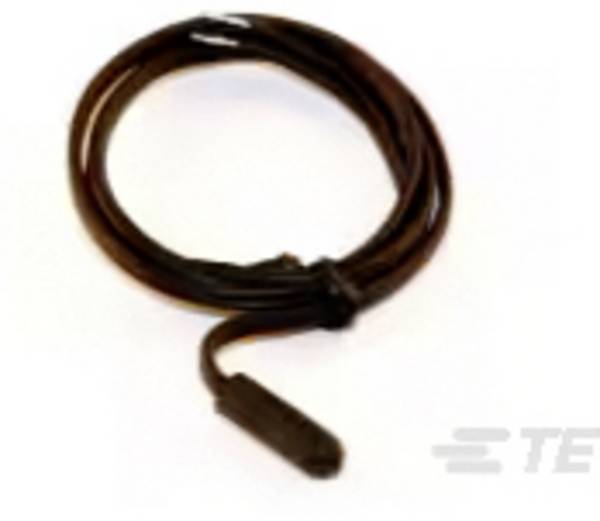

 Afb. vergelijkbaar TE Connectivity GA10K3D1217 NTC-thermistor 10 kΩ 1 stuk(s) BulkConrad Electronic excl. btw 5605 Stuks op voorraad Leverbaar vr. 25 sep. Min: 2 | 10 kΩ | 1 stuk(s) | RoHS | 1 % | - | - | Bulk | |||
 Afb. vergelijkbaar TDK B57164K103J B57164K103J NTC-thermistor K164 10 kΩ 1 stuk(s)Conrad Electronic excl. btw 1836 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 10 kΩ | 1 stuk(s) | RoHS | 5 % | - | - | - | |||
 Afb. vergelijkbaar Molex 2152723203 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw Onbekende levertijd Min: 2500 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||

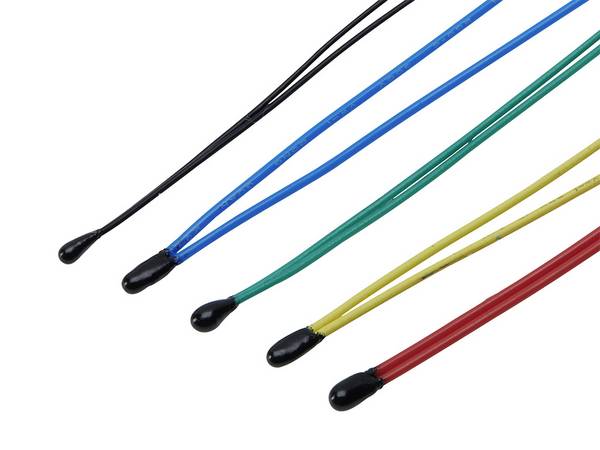

 Afb. vergelijkbaar Molex 2152723303 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw Onbekende levertijd Min: 2500 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152723103 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw Onbekende levertijd Min: 2500 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152725607 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw 26 Stuks op voorraad Leverbaar do. 24 sep. Min: 1300Meervoud: 50 | - | 1 stuk(s) | RoHS | 2 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152721607 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw Onbekende levertijd Min: 2500 | - | 1 stuk(s) | RoHS | 0.44 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152725603 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw 115 Stuks op voorraad Leverbaar do. 24 sep. Min: 2500 | - | 1 stuk(s) | RoHS | 2 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152723003 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw 2105 Stuks op voorraad Leverbaar do. 24 sep. Min: 100Meervoud: 50 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152703605 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw Onbekende levertijd Min: 2500 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152793005 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw 4000 Stuks op voorraad Leverbaar do. 24 sep. Min: 50Meervoud: 50 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152723807 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw Onbekende levertijd Min: 2500 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152723507 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw Onbekende levertijd Min: 2500 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 218537-3919 NTC-thermistor 1 stuk(s) BagConrad Electronic excl. btw 100 Stuks op voorraad Leverbaar vr. 25 sep. Min: 2000 | - | 1 stuk(s) | RoHS | - | - | - | Bag | |||
 Afb. vergelijkbaar Molex 218537-3619 NTC-thermistor 10 Ω 1 stuk(s)Conrad Electronic excl. btw 40 Stuks op voorraad Leverbaar vr. 25 sep. Min: 2000 | 10 Ω | 1 stuk(s) | RoHS | - | - | - | - | |||
 Afb. vergelijkbaar TDK B57164K104J B57164K104J NTC-thermistor K164 100 kΩ 1 stuk(s)Conrad Electronic excl. btw 857 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 100 kΩ | 1 stuk(s) | RoHS | 10 % | - | - | - | |||
excl. btw 8500 Stuks op voorraad Leverbaar wo. 23 sep. Min: 100Meervoud: 100 | 10 kΩ | 1 stuk(s) | RoHS | 3 % | SMD | 0.1 W | Tape | |||
excl. btw 9400 Stuks op voorraad Leverbaar wo. 23 sep. Min: 100Meervoud: 100 | 47 kΩ | 1 stuk(s) | RoHS | 1 % | SMD | 0.066 W | Tape | |||
excl. btw 1990 Stuks op voorraad Leverbaar wo. 23 sep. Min: 10Meervoud: 10 | 22 kΩ | 1 stuk(s) | RoHS | 10 % | Radiaal bedraad | 0.45 W | - | |||
excl. btw 1970 Stuks op voorraad Leverbaar wo. 23 sep. Min: 10Meervoud: 10 | 470 kΩ | 1 stuk(s) | RoHS | 10 % | Radiaal bedraad | 0.45 W | - | |||
excl. btw 1960 Stuks op voorraad Leverbaar wo. 23 sep. Min: 10Meervoud: 10 | 330 kΩ | 1 stuk(s) | RoHS | 10 % | Radiaal bedraad | 0.45 W | - | |||

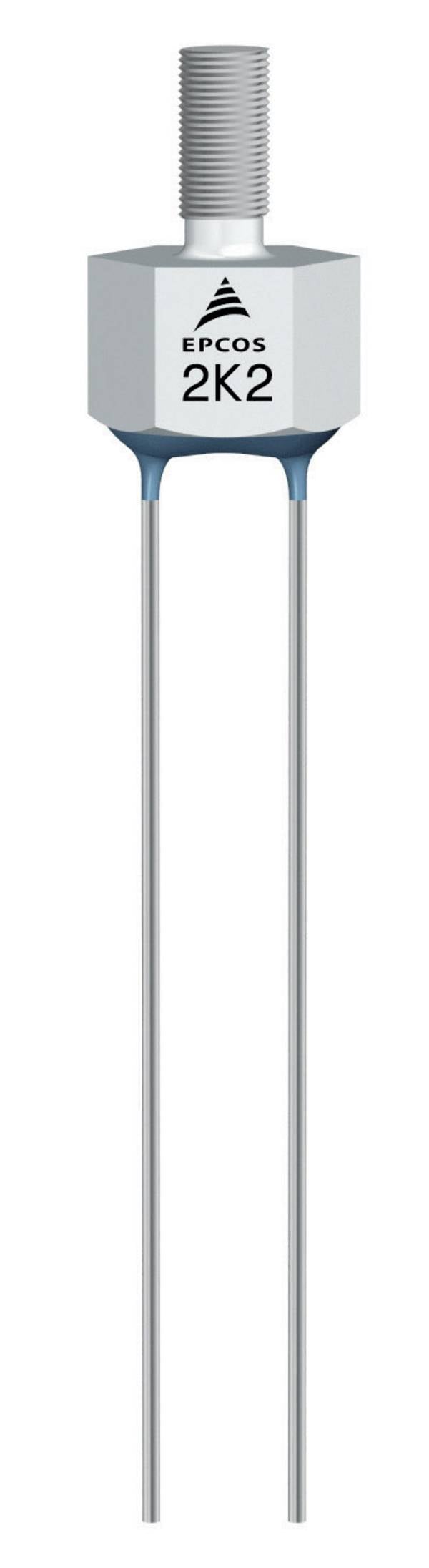

 Afb. vergelijkbaar TDK B57045K472K B57045K472K NTC-thermistor K 45 1 stuk(s)Conrad Electronic excl. btw 228 Stuks op voorraad Leverbaar vr. 18 sep. | - | 1 stuk(s) | RoHS | 10 % | - | - | - | |||
 Afb. vergelijkbaar excl. btw 118 Stuks op voorraad Leverbaar do. 24 sep. Min: 5 | - | 1 stuk(s) | - | - | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar TDK B57235S509M B57235S509M NTC-thermistor S235 5 Ω 1 stuk(s)Conrad Electronic excl. btw 726 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 5 Ω | 1 stuk(s) | RoHS | 20 % | - | - | - | |||
excl. btw 3200 Stuks op voorraad Leverbaar wo. 23 sep. Min: 100Meervoud: 100 | 47 kΩ | 1 stuk(s) | RoHS | 5 % | SMD | 0.1 W | Tape | |||
excl. btw 1200 Stuks op voorraad Leverbaar wo. 23 sep. Min: 100Meervoud: 100 | 33 kΩ | 1 stuk(s) | RoHS | 5 % | SMD | 0.1 W | Tape | |||
 Afb. vergelijkbaar Molex 2152743605 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw 145 Stuks op voorraad Leverbaar do. 24 sep. Min: 1250 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152723605 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw Onbekende levertijd Min: 2500 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152723705 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw Onbekende levertijd Min: 2500 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152723105 NTC-thermistor Open kabeleinden 1 Ω 1 stuk(s) BulkConrad Electronic excl. btw 4804 Stuks op voorraad Leverbaar do. 24 sep. Min: 100Meervoud: 50 | 1 Ω | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152723603 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw Onbekende levertijd Min: 2500 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152743607 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw Onbekende levertijd Min: 2500 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152723007 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw Onbekende levertijd Min: 2500 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152723407 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw Onbekende levertijd Min: 2500 | - | 1 stuk(s) | RoHS | 1 % | Open kabeleinden | - | Bulk | |||
 Afb. vergelijkbaar Molex 2152722603 NTC-thermistor Open kabeleinden 1 stuk(s) BulkConrad Electronic excl. btw Onbekende levertijd Min: 2500 | - | 1 stuk(s) | RoHS | 0.88 % | Open kabeleinden | - | Bulk | |||
excl. btw 500 Stuks op voorraad Leverbaar wo. 23 sep. Min: 10Meervoud: 10 | 4.7 Ω | 1 stuk(s) | RoHS | 20 % | Radiaal bedraad | 3.1 W | - | |||
excl. btw 2040 Stuks op voorraad Leverbaar wo. 23 sep. Min: 10Meervoud: 10 | 16 Ω | 1 stuk(s) | RoHS | 20 % | Radiaal bedraad | 2.1 W | - | |||
excl. btw 840 Stuks op voorraad Leverbaar wo. 23 sep. Min: 10Meervoud: 10 | 10 Ω | 1 stuk(s) | RoHS | 20 % | Radiaal bedraad | 2.1 W | - | |||
excl. btw Onbekende levertijd Min: 5000Meervoud: 5000 | 5 kΩ | 1 stuk(s) | RoHS | 5 % | SMD | - | Tape on Full reel | |||
 Afb. vergelijkbaar excl. btw 5000 Stuks op voorraad Leverbaar wo. 23 sep. Min: 5000Meervoud: 5000 | 1.5 kΩ | 1 stuk(s) | RoHS | 5 % | SMD | - | Tape on Full reel | |||
 Afb. vergelijkbaar excl. btw 836 Stuks op voorraad Leverbaar wo. 23 sep. Min: 5000Meervoud: 5000 | 150 Ω | 1 stuk(s) | RoHS | 5 % | SMD | - | Tape on Full reel | |||
excl. btw 8000 Stuks op voorraad Leverbaar wo. 23 sep. Min: 100Meervoud: 100 | 2 kΩ | 1 stuk(s) | RoHS | 3 % | SMD | 0.1 W | Tape | |||
 Afb. vergelijkbaar excl. btw Leverbaar do. 28 jan. 2027 | 2.252 kΩ | 1 stuk(s) | - | 0.8 % | - | - | Package | |||
 Afb. vergelijkbaar TE Connectivity 11030848-00 NTC-thermistor 100 kΩ 1 stuk(s) PackageConrad Electronic excl. btw Leverbaar do. 17 dec. Min: 2 | 100 kΩ | 1 stuk(s) | RoHS | 0.8 % | - | - | Package | |||
 Afb. vergelijkbaar Molex 218536-3609 NTC-thermistor 1 stuk(s)Conrad Electronic excl. btw 90 Stuks op voorraad Leverbaar vr. 25 sep. Min: 2000 | - | 1 stuk(s) | RoHS | - | - | - | - | |||
 Afb. vergelijkbaar Molex 218537-3609 NTC-thermistor 1 stuk(s) BagConrad Electronic excl. btw 183 Stuks op voorraad Leverbaar vr. 25 sep. Min: 10 | - | 1 stuk(s) | RoHS | - | - | - | Bag | |||
 Afb. vergelijkbaar Molex 218535-3919 NTC-thermistor 1 stuk(s)Conrad Electronic excl. btw 100 Stuks op voorraad Leverbaar vr. 25 sep. Min: 2000 | - | 1 stuk(s) | RoHS | - | - | - | - | |||
 Afb. vergelijkbaar Molex 218536-3617 NTC-thermistor 1 stuk(s) BagConrad Electronic excl. btw 100 Stuks op voorraad Leverbaar vr. 25 sep. Min: 2000 | - | 1 stuk(s) | RoHS | - | - | - | Bag | |||
Advies
NTC-weerstanden: thermistoren
De thermistor wordt ook wel NTC-weerstand of NTC-thermistor genoemd. Thermistor staat voor de groep van elektrische halfgeleiderweerstanden waarvan de waarde reproduceerbaar verandert met de temperatuur. NTC is een afkorting uit het Engels en staat voor "Negative Temperature Coefficient". Het staat voor de eigenschap dat NTC-thermistors een negatieve temperatuurcoëfficiënt hebben.
Dit betekent dat de elektrische weerstand afneemt en de stroom toeneemt naarmate de temperatuur stijgt. Als de temperatuur daalt, stijgt de weerstand en daalt de stroom.
Er zijn twee mogelijke scenario's voor verwarming, interne verwarming en externe verwarming. Dit maakt een verscheidenheid van toepassingen mogelijk waarbij energie wordt toegepast in de vorm van temperatuur. Een thermistor bestaat uit een gesinterd metaaloxide.
De belaste hete geleider (interne verwarming)
Als gevolg van een vloeiende stroom warmt het onderdeel inwendig op en neemt het geleidingsvermogen toe. Deze eigenschap maakt de thermistor geschikt voor een beveiligingscircuit parallel met een belastingscircuit. Als de stroom in dit circuit te hoog is, bijvoorbeeld wanneer een elektrische belasting wordt ingeschakeld, warmt de weerstand op en voert hij de stroom via de bypass af. Dit beschermt de rest van het circuit tegen overspanning.
De onbelaste hete geleider (externe verwarming)
De hete geleider is onbelast omdat er slechts kleine stromen lopen voor de meting. Dit is het geval wanneer de weerstandswaarde (weerstand in onbelaste toestand) niet meer dan +- 0,1 % verandert bij een verandering van de belasting. Er is dus bijna geen interne verwarming. Wanneer energie van buitenaf wordt toegevoerd, warmt het onderdeel op en neemt het geleidingsvermogen toe. Vanwege deze eigenschap zijn thermistors het middel bij uitstek voor temperatuurmeting. Zij worden vaak gebruikt als temperatuursensoren.
| Nominale weerstand | Aangezien de weerstand verandert naargelang de temperatuur, wordt de nominale weerstand gespecificeerd bij een temperatuur van 25 °C. Daarom wordt een typische NTC-weerstand aangeduid met R(25) of R(R) en aangegeven in ohm. |
| Temperatuurcoëfficiënt | De verandering van de weerstand met de temperatuur is afhankelijk van de materiaaleigenschappen. De temperatuurcoëfficiënt TC geeft deze veranderingssnelheid aan en vormt de basis voor de karakteristieke kromme. |
| B-waarde | Het weerstand-temperatuurgedrag van een thermistor hangt af van zijn materiaaleigenschappen en wordt gegeven als de B-waarde in de eenheid Kelvin. Het wordt ook wel de thermistorconstante genoemd. Gewoonlijk is deze waarde een paar duizend Kelvin. |
| Temperatuurgrenzen | De bedrijfstemperatuur ligt binnen de grenswaarden. De hoogste grenstemperatuur Tmax en de laagste grenstemperatuur Tmin. |
| Vermogensverlies | De belastbaarheid is het maximaal toelaatbare vermogensverlies bij de opgegeven referentietemperatuur. Dit hangt af van de verandering in weerstand veroorzaakt door de temperatuur. Gewoonlijk wordt de nominale waarde aangegeven in watt bij een referentietemperatuur van 25 °C en wordt deze aangeduid met P25. |
| Nominale spanning | De maximale bedrijfsspanning Umax volgt uit het vermogen en de weerstand bij een referentietemperatuur en wordt uitgedrukt in volt. |
| Maximale stroom | Als de thermistor bedoeld is om als temperatuursensor te worden gebruikt, is het mogelijk dat in het gegevensblad geen stroomkarakteristieke waarde wordt vermeld. Deze worden met zo weinig mogelijk stroom gebruikt. Indien zij voor zelfverhitting worden gebruikt, wordt de maximale stroom Imax gegeven in ampère, gerelateerd aan de weerstand of de grenstemperatuur. Bovendien wordt de pulsbelastingscapaciteit J soms aangegeven in wattseconden. |
| Toleranzen | De tolerantiespecificaties hebben betrekking op de afwijkingen van verschillende karakteristieke waarden. De gegeven waarden zijn voorbeelden, zij kunnen afwijken in het desbetreffende gegevensblad. - De weerstandswaarde R25 (+- 1... 25 %) - De B-waarde (+- 1... 2 %) - De temperatuurwaarde (+- 0,1... 5 %) |
Druppel ontwerp

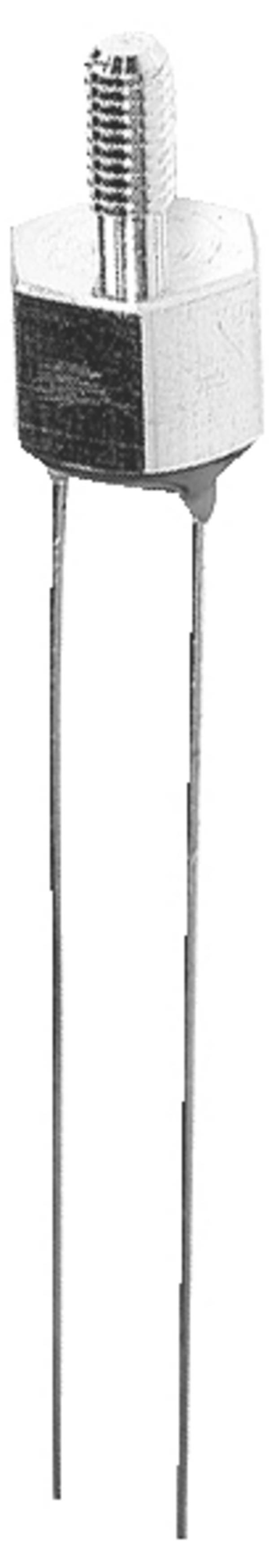

Opschroefbare flens
Schroefdraad
Schijfontwerp
SMD-ontwerp
Wanneer hete geleiders worden gebruikt als temperatuursensoren, is het noodzakelijk dat er een goede warmteoverdracht is naar het te meten medium. Dit is bijzonder belangrijk voor hete geleiders met schroefbevestiging. Indien nodig kunnen ook elektrisch isolerende warmtegeleidende pasta's worden gebruikt voor een betere warmteoverdracht. De pasta moet echter ontworpen zijn voor de heersende maximumtemperaturen.
De NTC-weerstand wordt gemeten, zodat een temperatuurwaarde kan worden bepaald. De Arduino heeft een analoog-digitaal omzetter die gebruikt wordt om een spanning af te lezen. Daartoe wordt een tweede vaste referentieweerstand gebruikt die dezelfde weerstand heeft als die van de NTC.
De opstelling is in de vorm van een spanningsdeler. De vaste weerstand is verbonden met 5 volt en in serie met de NTC, die met massa is verbonden. De meetaansluiting voor de analoge pen A0 van de Arduino wordt afgetakt tussen de twee weerstanden.
De totale spanning wordt verdeeld tussen de NTC en de vaste weerstand. In de serieschakeling is de verhouding tussen de totale spanning en de totale weerstand dezelfde als de verhouding tussen de spanning op de afzonderlijke weerstand en zijn weerstandswaarde. De Arduino kan een spanning van 5 volt weergeven met een resolutie van 10 bits via de analoge pinnen. De spanning die op de NTC valt kan dus gemeten worden op de Arduino pin A0.
Benodigd materiaal voor het project:
Bedrading van de Arduino
In het voorbeeld wordt de 5 volt afgetapt van de Arduino met de rode jumper en doorgevoerd naar rij 2, kolom J op het insteekbord.
Via de rij bereikt de spanning de weerstand in kolom F en wordt doorgeleid naar rij 6.
Daarin zit in kolom I de gele jumper, die naar de analoge meetpen A0 wordt geleid en in kolom J de temperatuursensor, die naar de spanning in rij 8 leidt.
In kolom H verbindt de zwarte jumper het stroompad met de massa van de Arduino en sluit het circuit.
Download de code voor de Arduino:
