Hoofdschakelaar
Deze tekst is automatisch vertaald.
Wat u moet weten over het schakelaars
Elektrotechnische installaties of grotere elektronica systemen moeten bij onderhoudswerkzaamheden of aanpassingen volledig en veilig van de stroomtoevoer af te scheuren zijn om gevaren voor leven en goed op de werknemers technische personeel en materiële schade bij onbedoeld inschakelen van de machine te voorkomen. Meer over de daarvoor benodigde hoofdschakelaar leest u in onze adviseur.
-
Aan welke vereisten moet een hoofdschakelaar voldoen aan?
-
Welke uitvoeringen van de hoofd schakelaars zijn er?
-
WAS is bij de keuze van de hoofd schakelaars gaat?
-
WAS is bij de montage van de hoofd schakelaars gaat?
Elektrotechnische installaties of grotere elektronica systemen moeten bij onderhoudswerkzaamheden of aanpassingen volledig en veilig van de stroomtoevoer af te scheuren zijn om gevaren voor leven en goed op de werknemers technische personeel en materiële schade bij onbedoeld inschakelen van de machine te voorkomen .
De norm DIN EN 60204-1 geeft onder de titel 'Veiligheid van machines" de nodige algemene adviezen en inhoudt veiligheid, werking en de instandhouding van machines. Hiertoe behoort ook dat elektrische machines met een hoofdschakelaar als lastscheidingsschakelaar uit te rusten is, die alle polen van de stroom- en de voedingsspanning van de elektrische uitrusting beklemd raken (lid 5.3.3).

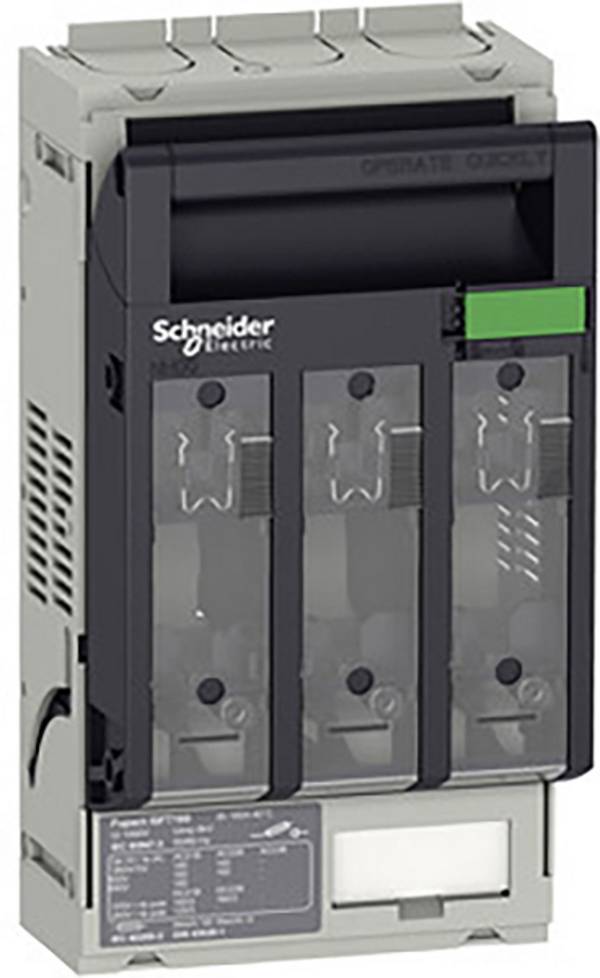

Omdat hoofdschakelaar en lastscheidingsschakelaar ook vaak hiervoor nodig zijn, om de installatie bij reparatie- en onderhoudswerkzaamheden veilig stroomloos te maken, zult u soms ook "reparatieschakelaar" "Onderhoud schakelaar" of "mespatroonlastscheider" genoemd. Verplicht zijn dergelijke hoofdschakelaar voor machines vanaf een vermogen van 3.680 W of stroomverbruik van meer dan 16 A. Onder deze vermogensklasse volstaat het dat de machine met een stekkerverbinding loskoppelen van het net kan worden.
Bij meerdere elektrische voedings punten moet voor de machine telkens een eigen onderbreker met het net gebruikt worden.

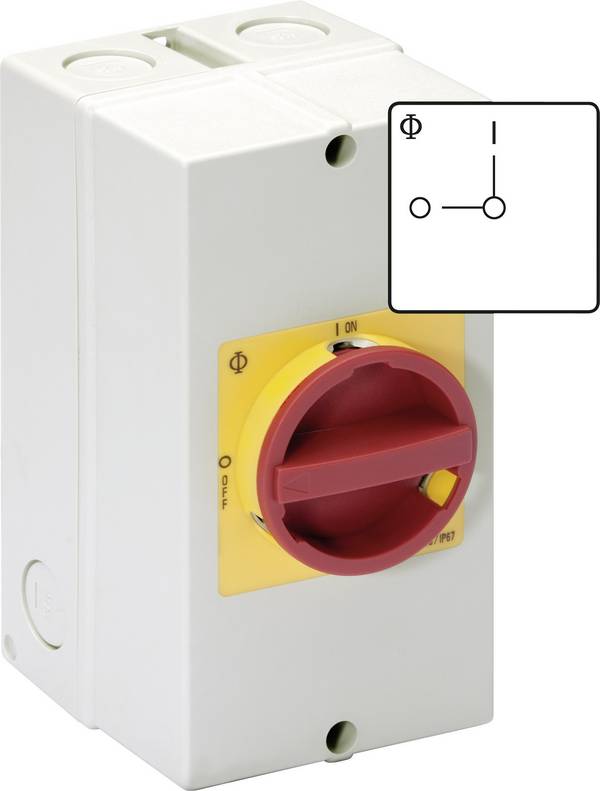

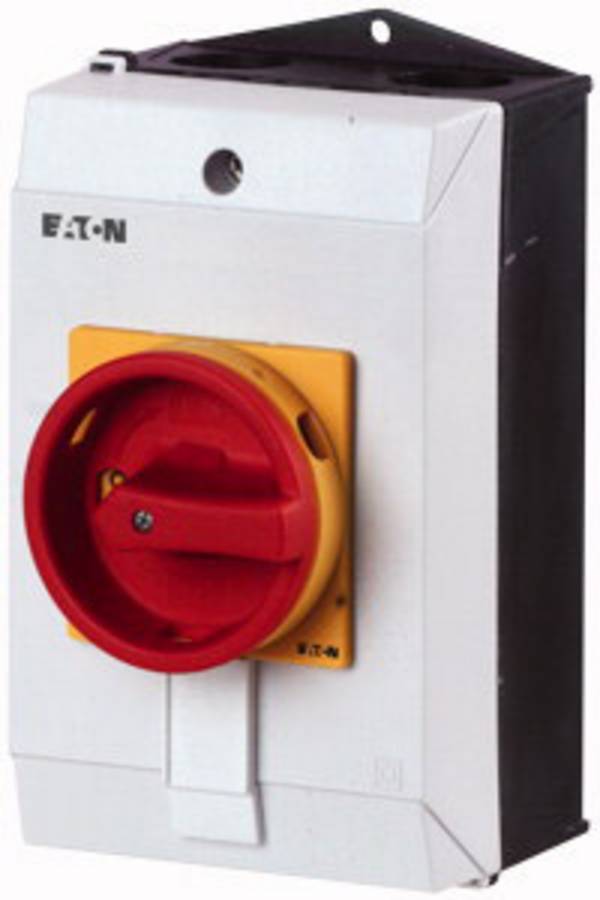

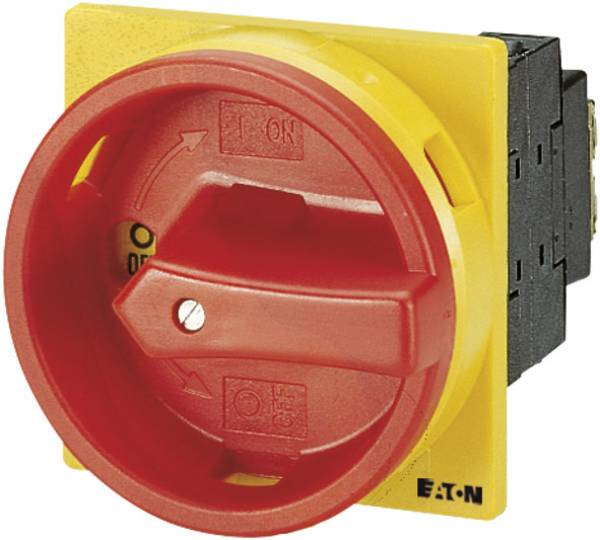

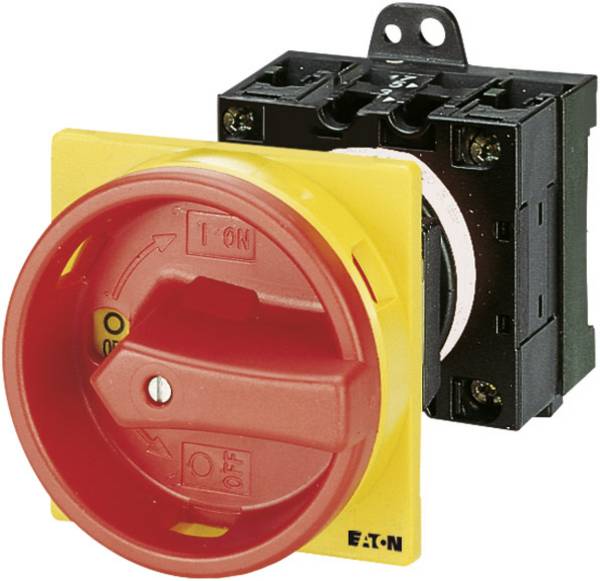

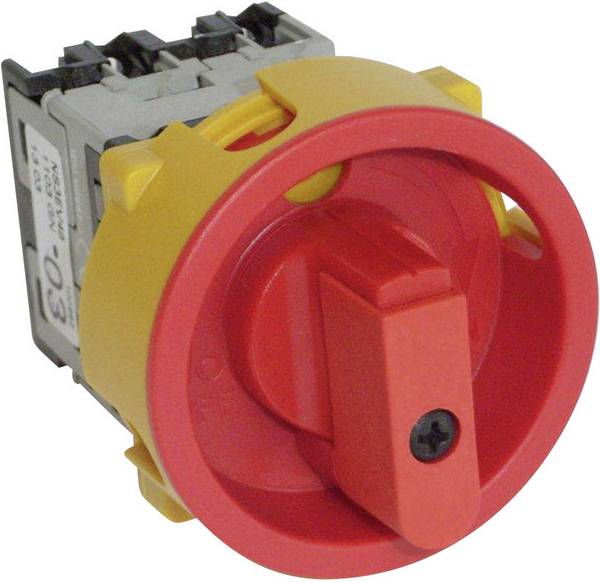

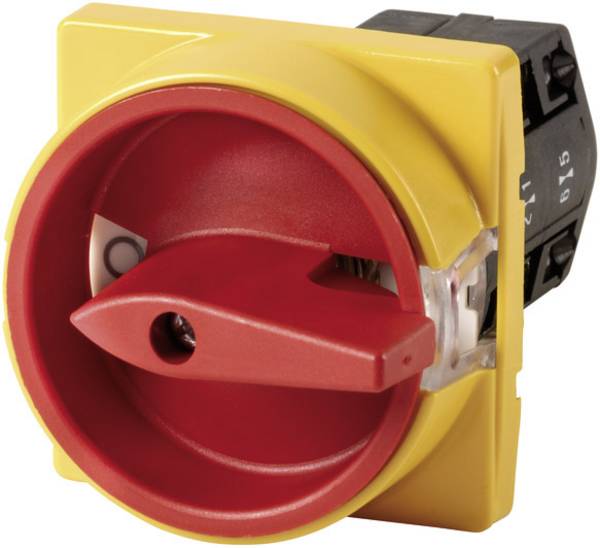

Goedgekeurde noodstopschakelaar met een opening aan de rand voor een hangslot.
Aan welke vereisten moet een hoofdschakelaar voldoen aan?
Het belangrijkste kenmerk van een hoofdschakelaar is dat hij als zodanig en waarbij de schakeltoestand duidelijk zichtbaar zijn. Hiervoor zijn de volgende punten verplicht:

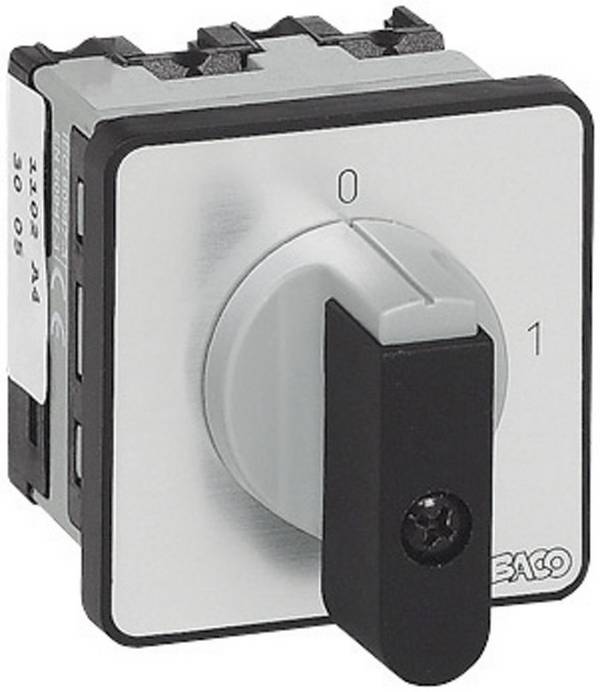

- De schakelaarknevel mag alleen twee schakelposities hebben, en wel "aan" en "uit", die met "1" en "0", international "On" en "Off" worden gemarkeerd.
- In de "uit"-stand moet de schakelaarknevel bijvoorbeeld met een hangslot of geïntegreerde slot afsluitbaar zijn, zodat het niet mogelijk is om elke vorm van onbevoegd persoon de installatie of de machine in werking overnemen, zo lang eraan gewerkt wordt.

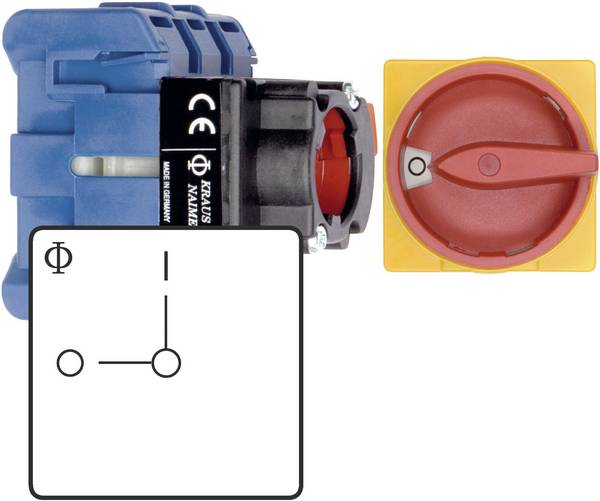

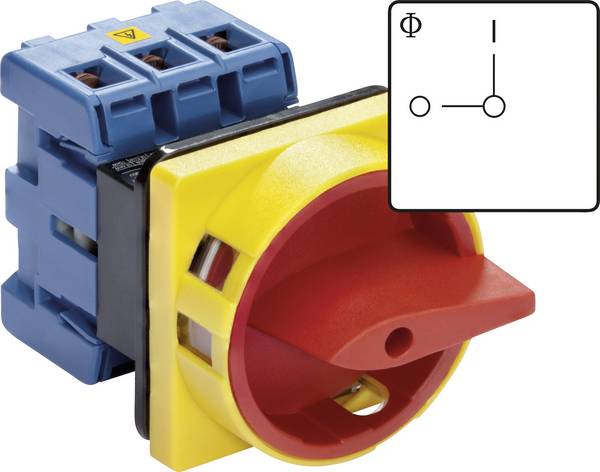

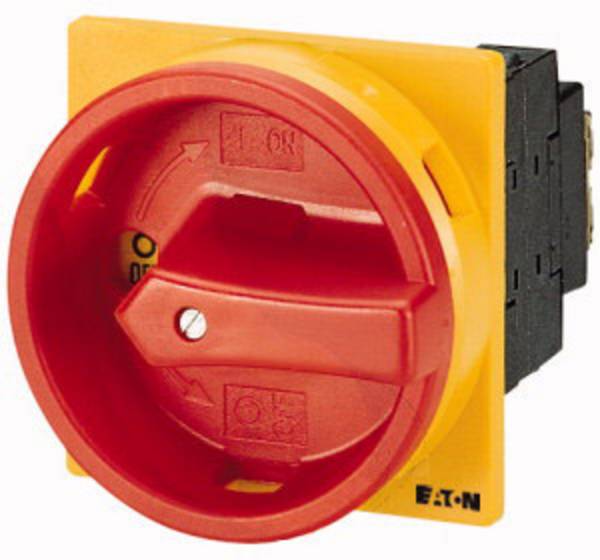

- Dient de hoofdschakelaar ook als noodstopschakelaar, moet het front rood en de behuizing geel gekleurd zijn. Wordt de hoofdschakelaar niet als noodstopschakelaar is bedoeld, indien de schakelaarknevel zwart of grijs zijn.
Het uitschakelvermogen van contactverbreker moet zodanig zijn dat de maximale voorkomende stromen van alle aangesloten verbruikers worden onderbroken. In extreme gevallen kan dit bijvoorbeeld ook een zeer grote stroom worden, dat door een vast geremde motor in de machine wordt opgenomen. Hoofdschakelaar zijn daarom in de regel lastscheidingsschakelaar, d.w.z. Schakelaar die onder volledige belasting elektrische bediend mogen worden.

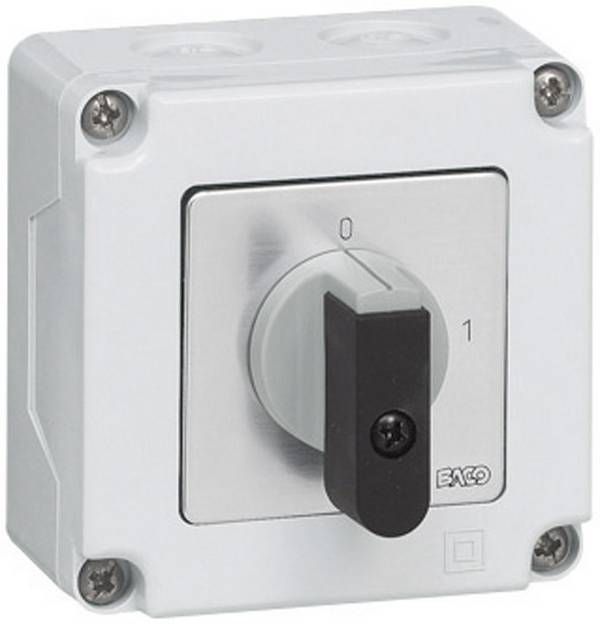

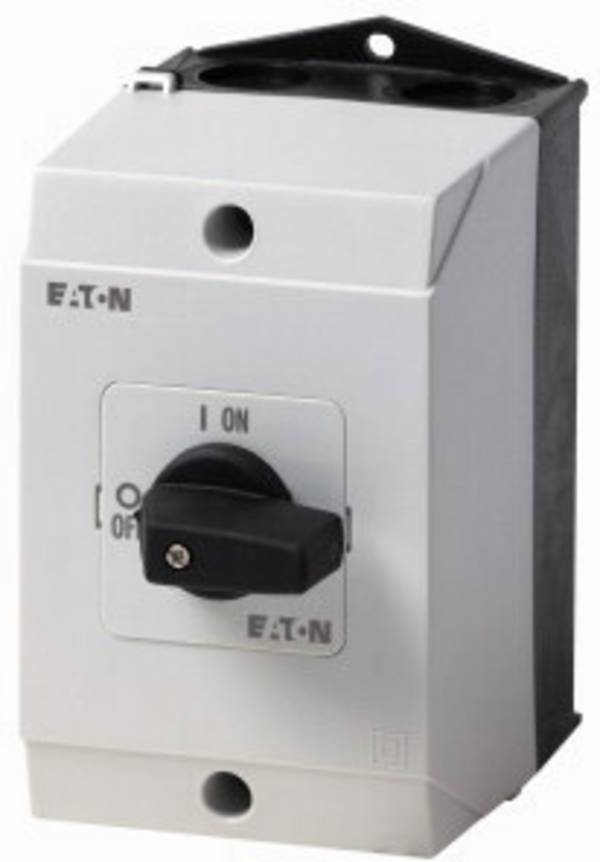

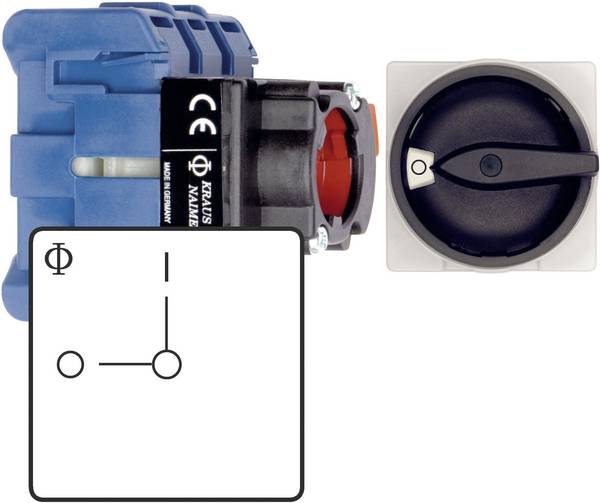

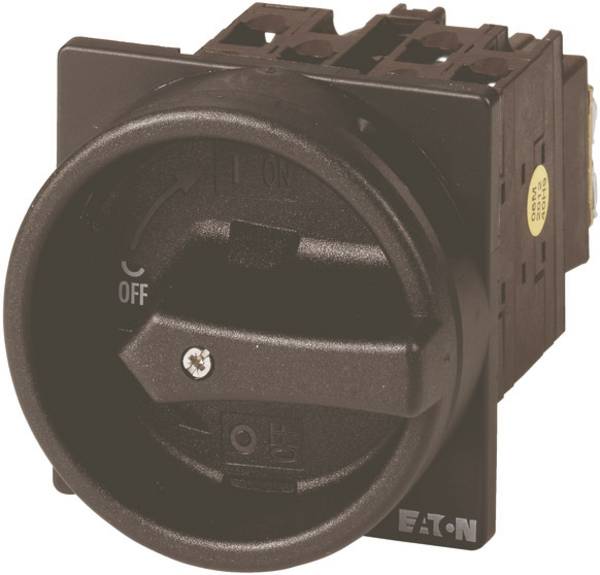

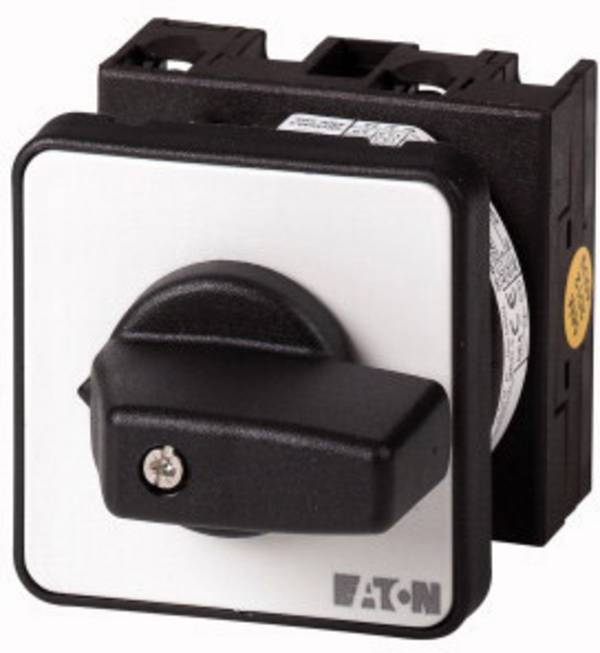

3-polige vergrendelbare lastscheidingsschakelaar voor 20 A in inbouwuitvoering.
Welke uitvoeringen van de hoofd schakelaars zijn er?

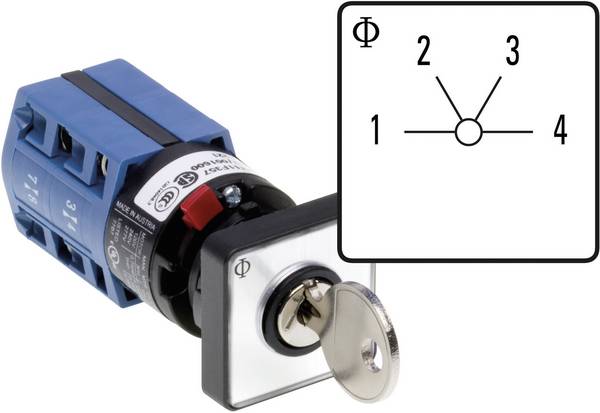

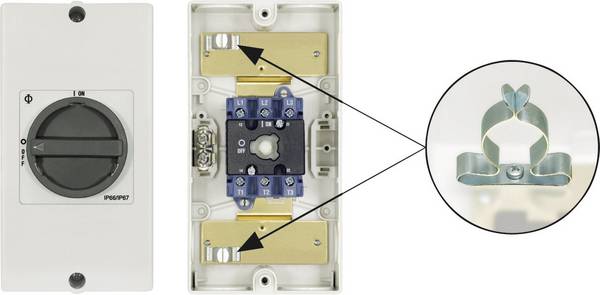

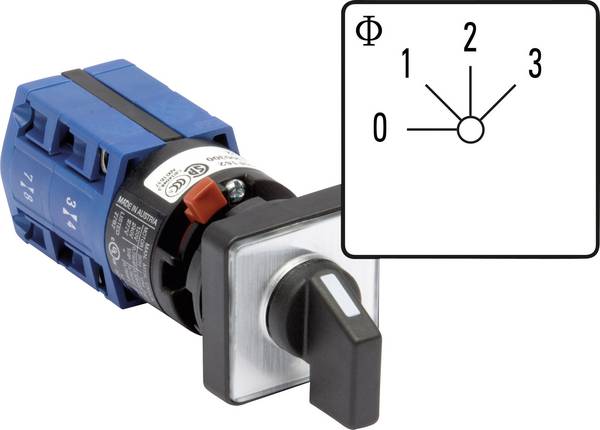

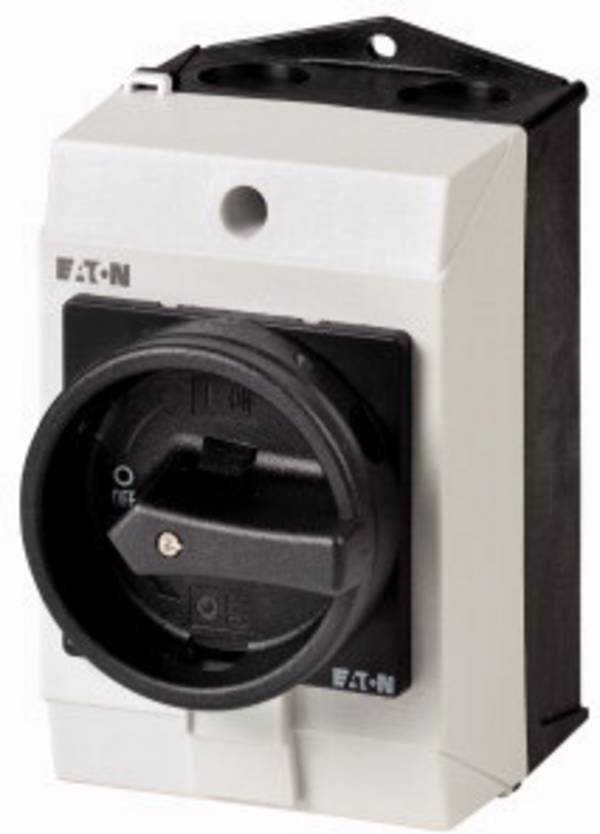

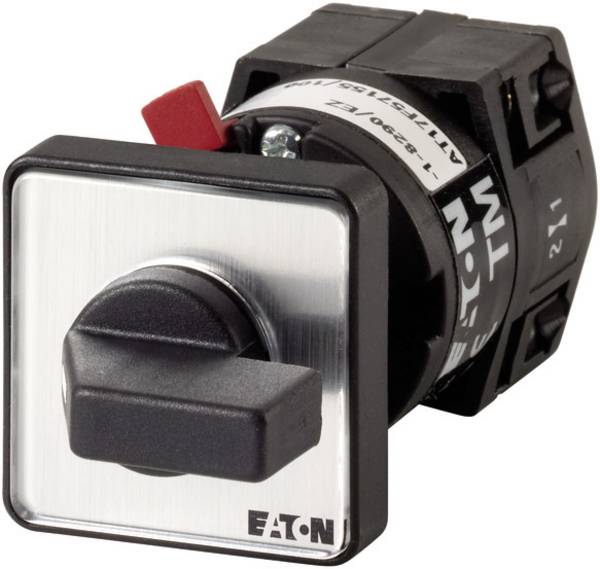

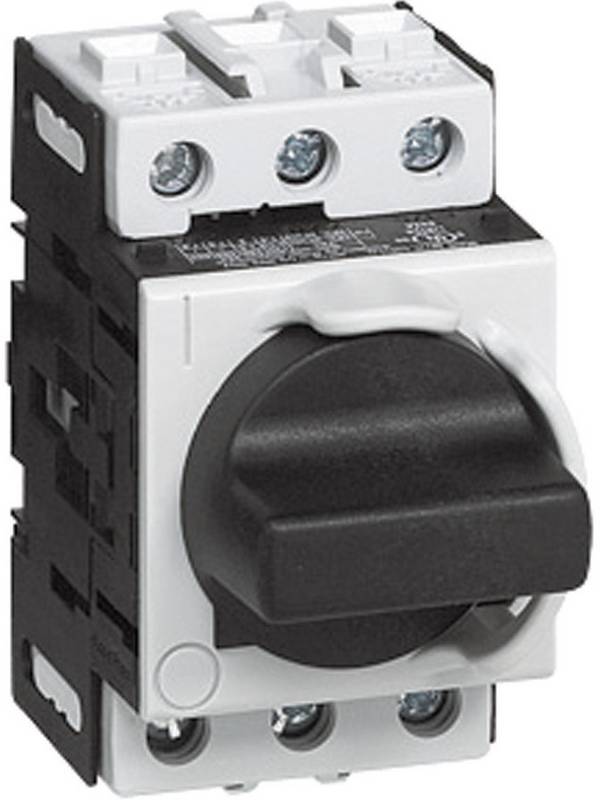

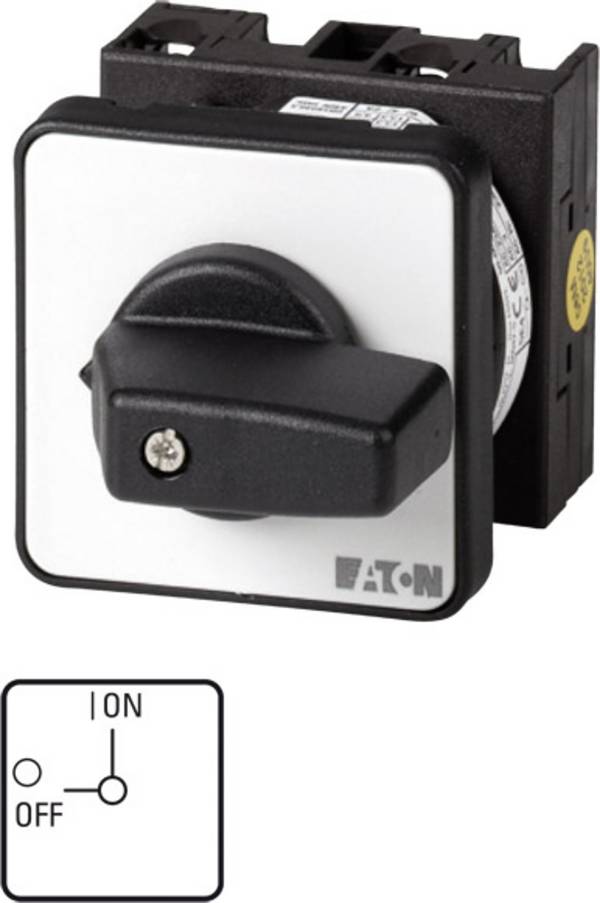

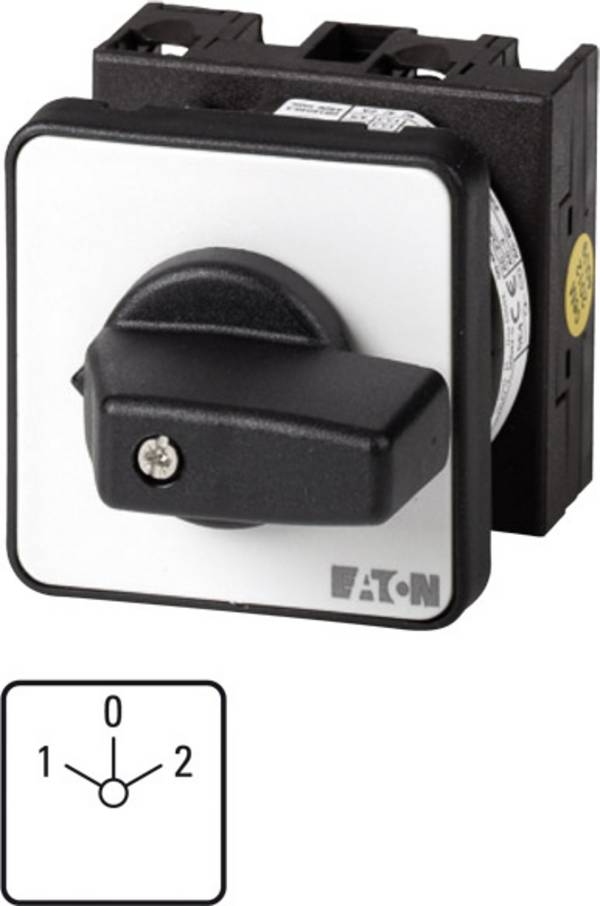

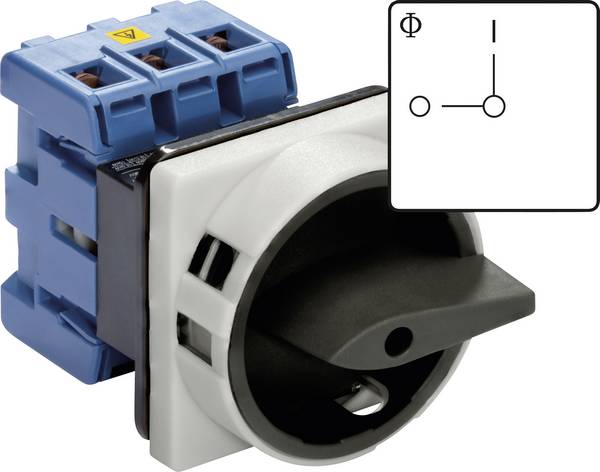

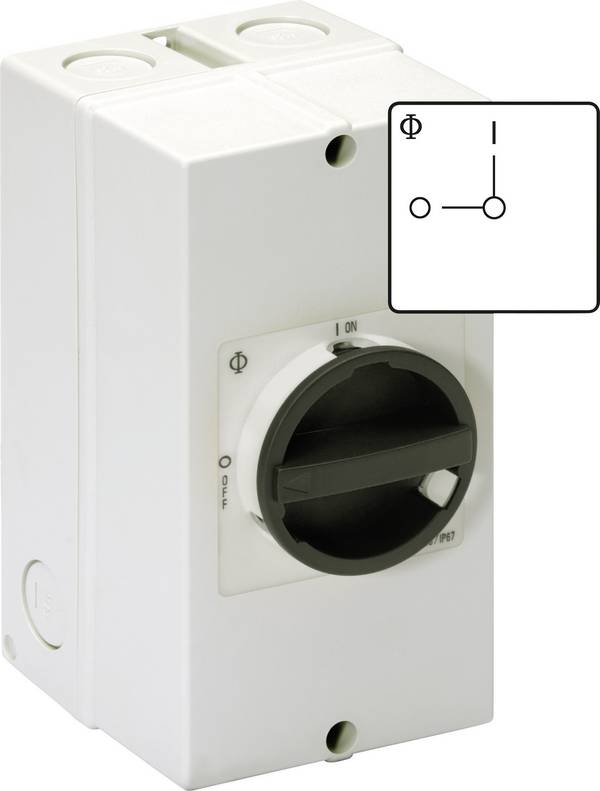

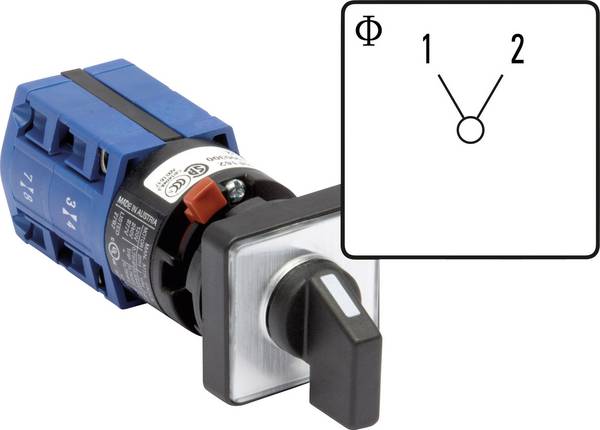

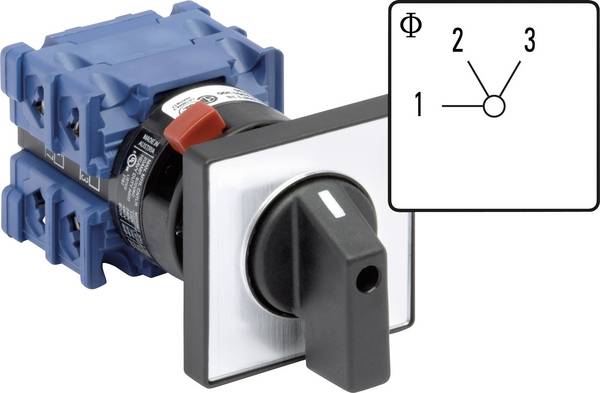

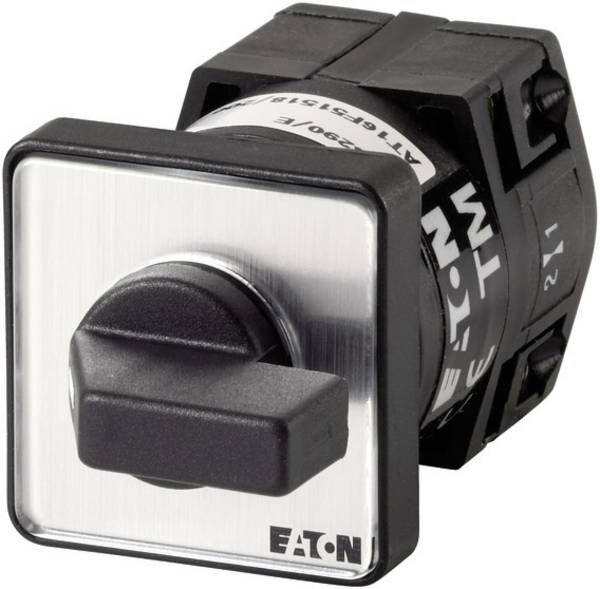

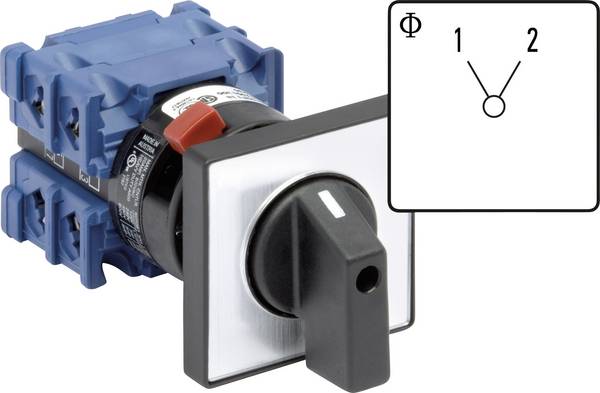

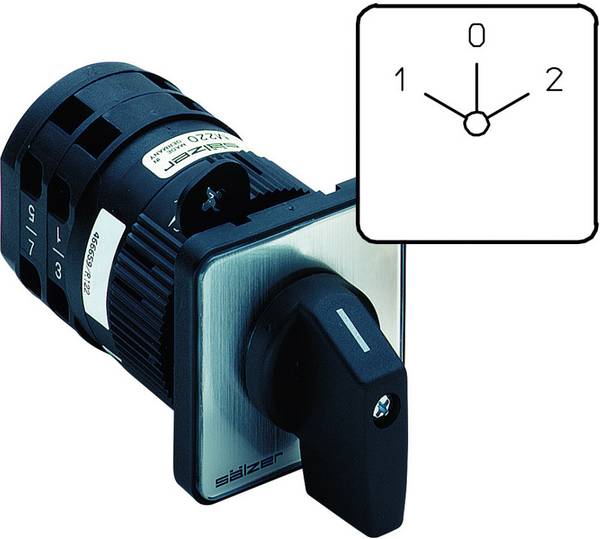

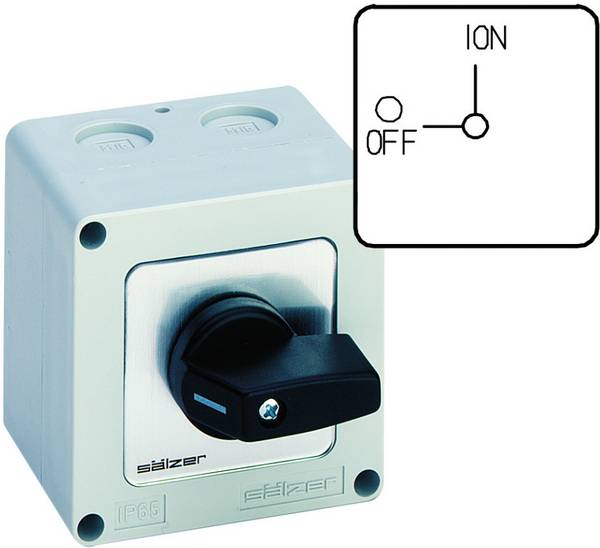

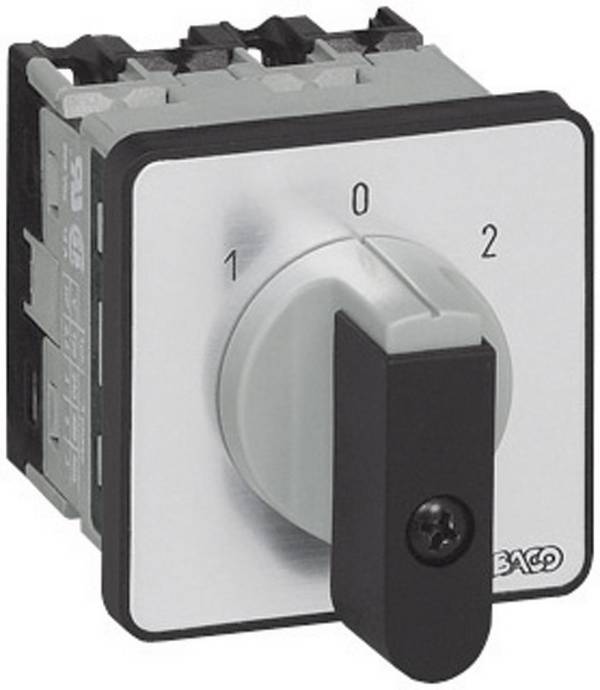

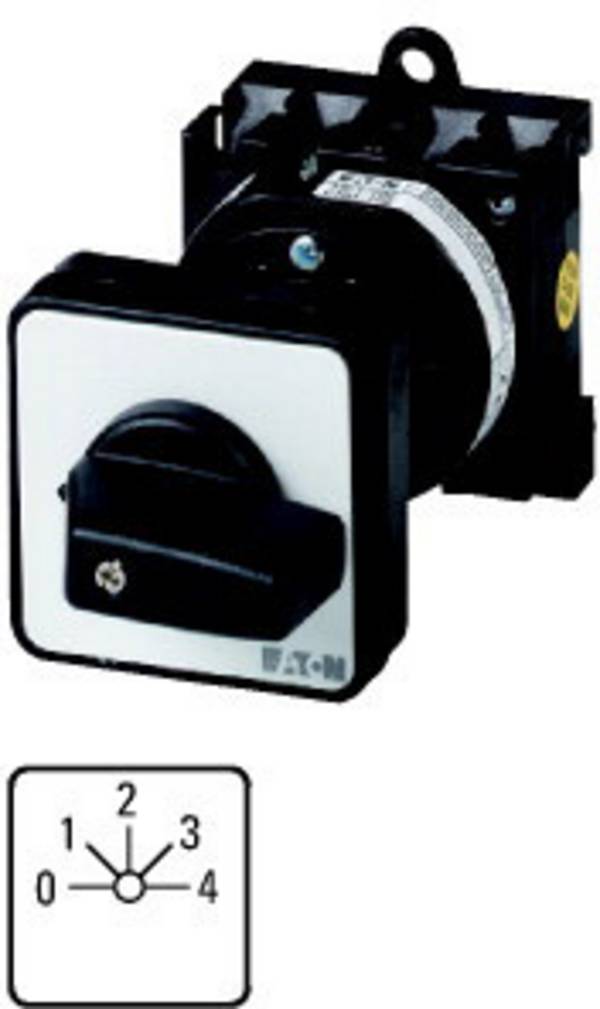

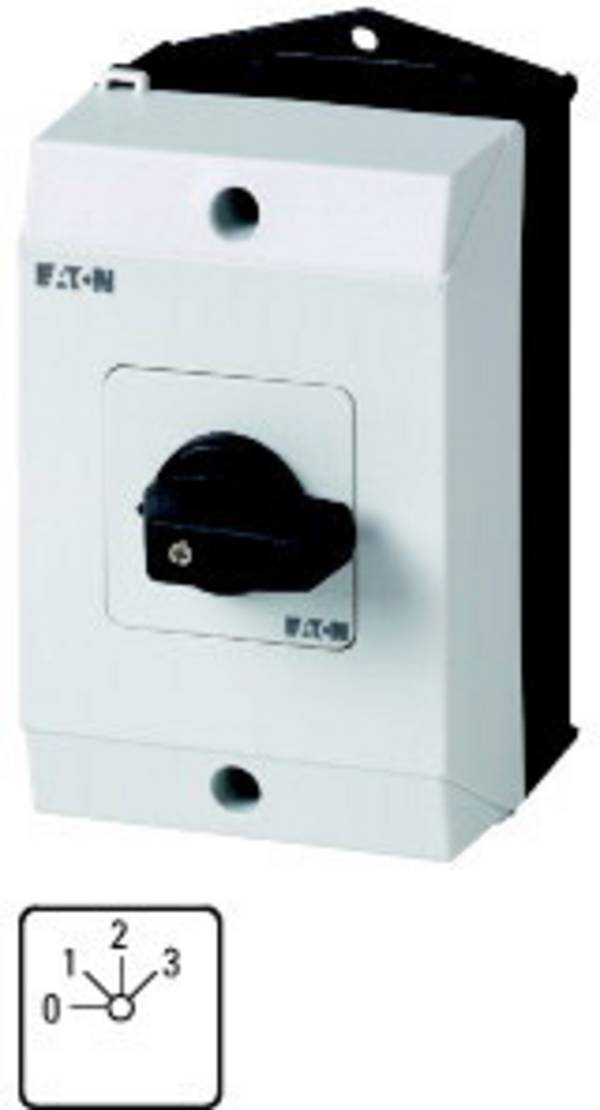

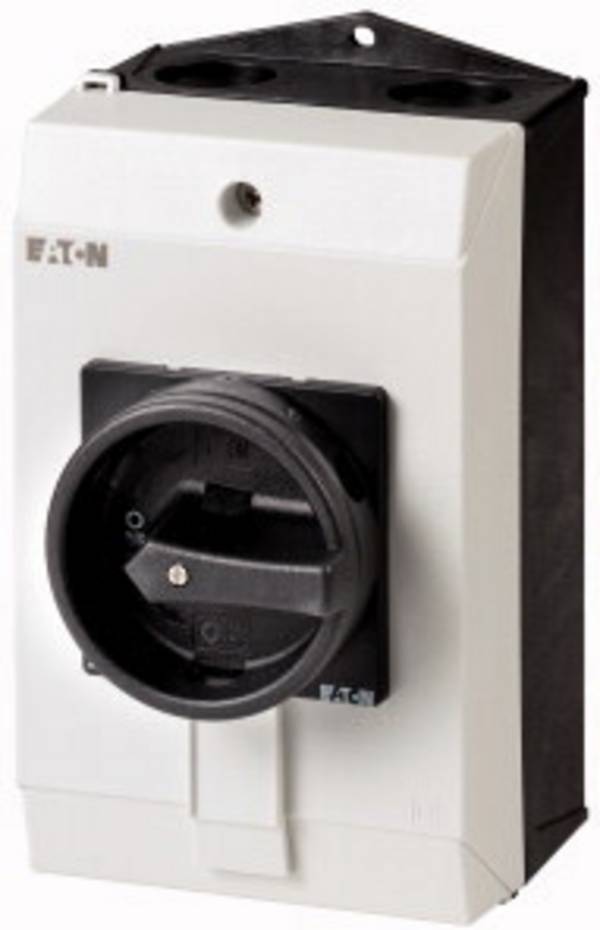

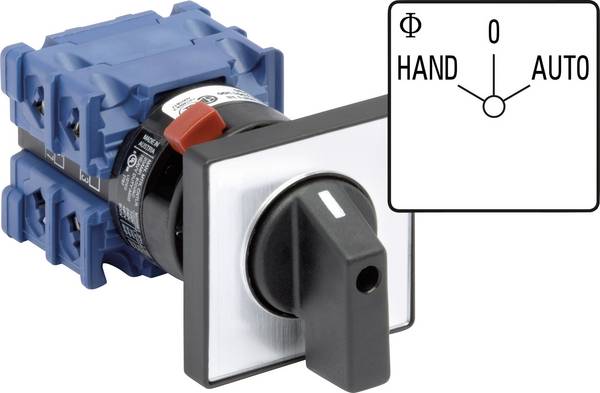

De meeste hoofdschakelaar zijn als draaischakelaar met handbediende schakelaarknevel met een schakelhoek van 90o uitgevoerd. Het gaat hier om nokkenschakelaar voor hoge stroombelastbaarheid. De mechanische uitvoering is afhankelijk van de montagewijze vanaf : er zijn types in de vaste behuizing voor opbouwmontage, dergelijke voor frontbevestiging, montage op DIN-rails, de inbouw in schakelkasten of met centrale bevestiging.
De gangbare sensoren kunnen bijvoorbeeld in bedieningspanelen of -panelen integreren. Als voor het afsluiten van de hoofdschakelaar het slot niet in de schakelaar ingebouwde zijn er aan de rand van de schakelaar behuizing en schakelbare knop uitsparingen, in de in de stand "Uit" een in de handel verkrijgbare hangslot geplaatst kan worden.

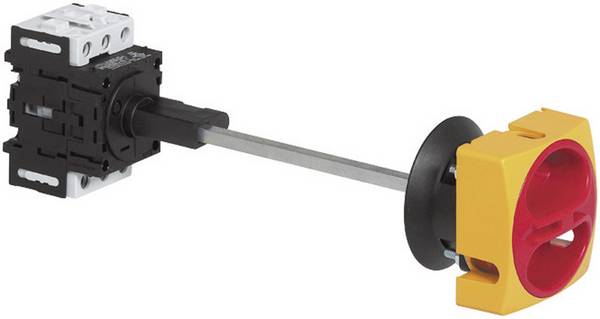

Een bijzondere uitvoering zijn hoofd- of lastscheidingsschakelaar met turkopplung. Deze zijn mechanisch zo opgebouwd dat de deur van een schakelkast alleen open te laten, wanneer de schakelaar in de stand "uit" staat.
Lastscheidingsschakelaar met turkopplung. De mechanische vergrendeling zorgt ervoor dat de deur in de stand "uit" kan worden geopend.
WAS is bij de keuze van de hoofd schakelaars gaat?
De belangrijkste criteria voor de keuze van de hoofd schakelaars zijn de functie waarvoor deze bedoeld, dus niet alleen als lastscheidingsschakelaar, maar ook als noodstop- en noodstop-schakelaars. In dit laatste geval is het voldoende dat de rood-gele uitvoering worden gekozen, die op grond van hun kleurstelling ook van niet specialisten onmiddellijk als noodschakelaars wordt herkend.
Als de schakelaar bijvoorbeeld als lastscheidingsschakelaar voor afzonderlijke delen van de elektrische uitrustingen van de machine moet worden gebruikt, is een zwart-grijze uitvoering te kiezen. Als het nodig is dat ook voudige vreemd personeel toegang tot de binnenkant van een schakelkast moet hebben, is een lastscheidingsschakelaar met deurkoppeling aan te brengen. Hierdoor wordt voorkomen dat de installatie na het openen van de deur geen gevaar voor het personeel weergeeft.
Met betrekking tot de elektrische gegevens moeten hoofdschakelaar en lastscheidingsschakelaar voor het maximaal te verwachten stromen, spanningen en prestaties ontwikkeld zijn. Bij de andere gangbare types ligt het bereik van de stroombelastbaarheid tussen 10 A en 315 A. Vooral op de veilige scheiding tussen de contacten conform EN6 1140 is te letten. Hiervoor is in de specificaties maximum toegestane spanningswaarde aangegeven.

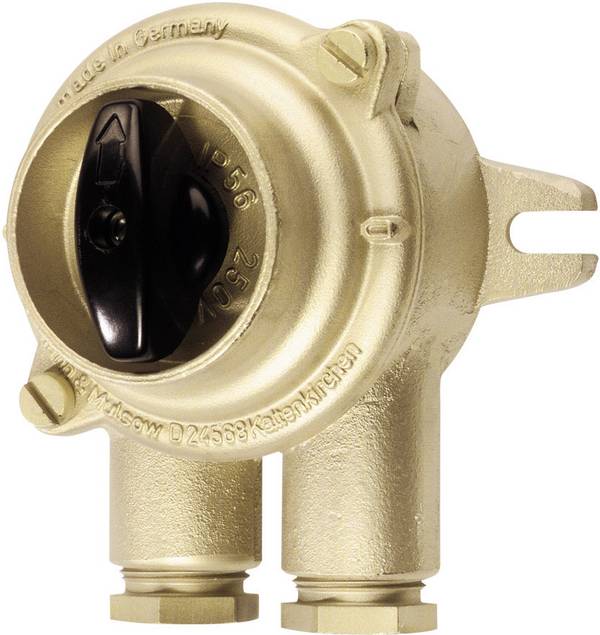

De beschermingsklasse van de schakelaar moet voor de omgevingsomstandigheden waarin deze wordt gebruikt, geschikt te zijn. De meeste schakelaar zijn IP65-conform, d.w.z. ze zijn stofdicht en beschermd tegen waterstralen in elke richting.
WAS is bij de montage van de hoofd schakelaars gaat?
Hoofdschakelaar overnemen in de regel ook een belangrijke veiligheidsfunctie. Als u als noodstopschakelaar dienen, moeten zo geplaatst worden, dat deze goed bereikbaar en zichtbaar zijn, zodat u in geval van nood ook snel kunnen worden bediend. Als de elektrische installatie op enige afstand tot een tractor of een aandrijving bevindt, wordt de hoofdschakelaar in de onmiddellijke omgeving worden geplaatst. Een reparatieschakelaar kan ook binnen een schakelkast worden gemonteerd, in het bijzonder dan, wanneer deze alleen voor vakkundig personeel bereikbaar dient te zijn.
