CEE krachtstroomstekkers en -adapters
Deze tekst is automatisch vertaald.
Wetenswaardigheden over CEE-stekkers, CEE-adapters
Voor industriële toepassingen zijn speciale connectortypen nodig: de CEE-connector. Dit zijn driefasige connectoren die in verschillende uitvoeringen verkrijgbaar zijn. In onze gids vatten we de belangrijkste informatie over CEE-stekkers, CEE-adapters en CEE-koppelingen voor u samen.
-
Verschillende soorten connectoren in één oogopslag
-
CEE-stekker en CEE-adapter
-
De belangrijkste aankoopcriteria voor CEE-stekkers en CEE-adapters
-
Onze praktische tip: veiligheid voor alles!
-
FAQ - veelgestelde vragen over CEE-stekkers en CEE-adapters
Verschillende soorten connectoren in één oogopslag
In het huishouden werken apparaten voornamelijk met 230 volt. Of het nu gaat om elektrisch gereedschap, waterkokers of stofzuigers - de elektrische apparaten die in het dagelijks leven worden gebruikt, zijn uitgerust met verschillende stekkers. Zo hebben bijvoorbeeld veiligheidsstekkers, ook wel stekker type F of CEE 7/4 genoemd, beschermende contactvlakken. Bij het inpluggen worden eerst de contactvlakken met de veren van de contactdoos verbonden, voordat de contactpennen uiteindelijk van spanning worden voorzien. Naast geaarde contactstekkers zijn eurostekkers (platte stekkers) en contourstekkers gebruikelijk. Er zijn echter speciale toepassingen waarvoor CEE-connectoren nodig zijn.
CEE-stekker en CEE-adapter
CEE-stekkers en -adapters volgens de internationale norm IEC 60309 worden vervaardigd voor industriële toepassingen. Voor deze stekkers, stopcontacten en koppelingen mag een spanning van 690 volt en een maximale stroombelasting van 125 ampère niet worden overschreden. De toegestane bedrijfstemperatuur is ingesteld tussen -25 en +40 graden Celsius.
Overigens: de afkorting CEE is te herleiden tot de Commission on the Rules for the Approval of the Electrical Equipment, die verschillende namen voor connectortypes definieert. Hoewel de genoemde aardingscontactstekkers ook bekend zijn onder de CEE 7/4 norm, worden "CEE-stekkers" tegenwoordig driefasige connectoren genoemd.
CEE plug-in power devices worden niet alleen in de industrie en handel gebruikt. De blauwe CEE-stekker 16A is op elke camping te vinden en is goed bekend bij buitenliefhebbers die reizen met stacaravans of caravans. De bijpassende blauwe stopcontacten zijn ook geïnstalleerd op boten en in havens. In de regel zijn ze geclassificeerd met beschermingsgraad IP44. Aan de IP44 kunt u zien dat de CEE-stopcontacten en -stekkers vanaf 1 mm beschermd zijn tegen het binnendringen van vaste vreemde voorwerpen en aan alle kanten tegen opspattend water.
Let op: Afhankelijk van het toepassingsgebied zijn hogere beschermingsklassen noodzakelijk. Naast IP44 zijn er IP54 (bescherming tegen spatwater en stofafzetting), IP66 (bescherming tegen sterke waterstralen en binnendringend stof) of IP67 (waterdicht tot een diepte van 1 meter gedurende 30 minuten en bescherming tegen binnendringend stof). IP67 is verplicht vanaf 125 ampère.
Bij deze stekkers kom je vaak de markering "L + N + PE, 6h" tegen: "L" staat voor "lijn", "N" voor "nulleider", "PE" voor "beschermingsgeleider" en "h" bepaalt de positie van de beschermende geleider. Ze zijn 3-polig en ontworpen voor continue stromen van 16 ampère. CEE-adapterkabels of CEE-verlengkabels zijn vaak zware rubberen kabels die H07RN-F worden genoemd. Een kabel H07RN-F van 15 m op een kabeltrommel is bijvoorbeeld bij uitstek geschikt voor gebruik in stacaravans of caravans: hij is bestand tegen hoge mechanische belastingen en kan permanent in de buitenruimte blijven staan.

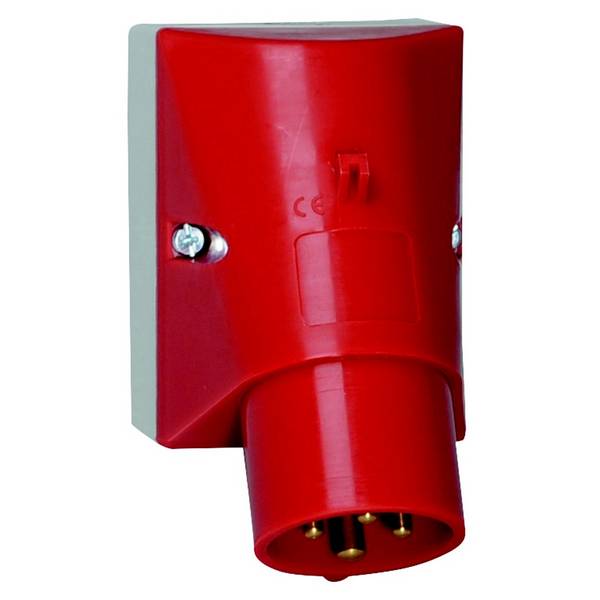

Naast de caravanstekkers vindt u in onze online shop nog andere varianten. De 5-polige rode stekker "3L + N + PE, 6h", die bedoeld is voor het gebruik van 400 volt spanningen in driefasige wisselstroom, wordt ook vaak gebruikt. Deze is voornamelijk beschikbaar in een versie voor 16 ampère of 32 ampère, maar er zijn ook modellen beschikbaar die ontworpen zijn voor 63 of 125 ampère.
De belangrijkste aankoopcriteria voor CEE-stekkers en CEE-adapters
Bij het kopen van CEE-stekkers en CEE-wandcontactdozen, CEE-hoekkoppelingen, CEE-adapterkabels en andere CEE-stekkers en -contactdozen, dient u eerst na te denken over het beoogde toepassingsgebied en te kijken welke CEE-stekker of adapter voor u de juiste is. U kunt belangrijke technische details op de betreffende productpagina zien en meer te weten komen over mogelijke verbindingen. Bij de aanschaf van CEE-stekkers en CEE-adapters hebben maximale veiligheid en hoge kwaliteit absolute prioriteit - of u nu op zoek bent naar "eenvoudige" caravanstekkers of naar modellen en CEE-koppelingen voor industriële toepassingen.
De kleur speelt over het algemeen een belangrijke rol in CEE omdat deze informatie geeft over de nominale spanning. De frequentie is niet langer de focus van CEE-materiaal, aangezien het frequentiebereik meestal gestandaardiseerd is op 50 tot 60 Hertz:
| Paars | Spanning van 20 tot 25 V. |
| Wit | 40 tot 50 V |
| Geel | 100 tot 130V |
| Blauw | 200 tot 250 V |
| Rood | 380 tot 480 V. |
| Zwart | 500 tot 600 V. |
| Groen | 20 tot 500 V; Frequentiebereik van 60 tot 500 Hz |
| Grijs | alle andere spanningen en frequentiebereiken |
Waar vaak CEE-stekkers nodig zijn, loont het de moeite om een verdeler aan te schaffen (eventueel met tuimelschakelaar of schuifschakelaar). Hoewel je bij dergelijke stroomverdelers wel rekening moet houden met een hogere prijs, heb je, afhankelijk van het model, meerdere CEE stekkers beschikbaar, ook voor verschillende CEE stekkers.
Voor het monteren van stopcontacten voor 3-polige of 5-polige CEE-systemen heeft u niet alleen schroevendraaiers en adereindhulzen nodig, maar ook extra montagemateriaal en toebehoren.
Onze praktische tip: veiligheid voor alles!
Let er bij het kopen van kabels (verlengkabels, hoogspanningskabels), koppelingen, CEE fase-omvormers en meer op dat deze van de best mogelijke afwerking en minimaal IP44 zijn gemaakt. Let op: elektrotechnische werkzaamheden alleen door vakmensen laten uitvoeren!
FAQ - veelgestelde vragen over CEE-stekkers en CEE-adapters
Is er een speciale kabel nodig voor de stroomvoorziening in campers?
Ja. Aangezien de kabel buitenshuis wordt gebruikt, brengt een normale kabel een te hoog risico met zich mee in vochtige, natte en vuile omstandigheden.
Waar moet je op letten bij CEE-stekkers voor op de camping?
Kabeltrommels met H07RN-F-kabels en geschikte CEE-adapters of CEE-koppelingen met minimaal IP44-bescherming worden in het bijzonder aanbevolen. U bent dus aan de veilige kant als u met de camper reist.
