    Wat zijn weerstanden?

    Weerstanden zorgen ervoor dat elektrische stroom beperkt doorgelaten wordt. Weerstanden zijn verkrijgbaar in veel verschillende weerstandswaardes. Deze waarde wordt uitgedrukt in Ohm (Ω). Hierbij zijn de spanning en stroom in vaste verhouding met elkaar. Als er bijvoorbeeld een spanning van 1 V loopt, welke leidt tot een stroom van 1 A, dan is de weerstandswaarde 1 Ohm. De berekening hiervoor is: U = I x R

    Deze tekst is automatisch vertaald.

    Wat u moet weten over weerstanden

    Neem een keer aan, wilt u een LED met een gelijkspanning van 12 V worden gebruikt. Op de LED staat echter dat u alleen voor een spanning van 2,1 V is ontworpen. Om de lichtdiode niet direct na het aansluiten om de oren vliegt, moet u een bouwelement voorschakelen, dat een ohmse weerstand gerealiseerd: een technisch weerstand. Maar wat is een weerstand en hoe werkt hij? De belangrijkste informatie en passende artikel krijgt u in het volgende:

    • Wat is een weerstand?

    • Welke weerstand typen zijn er?

    • De technologieën die voor bevestiging zijn er?

    • Voorbeeld voor het berekenen van de elektrische weerstand

    • Veelgestelde vraag: de meest gestelde vragen over weerstanden



    Wat is een weerstand?

    Een weerstand is een tweepolig passieve bouwelement , het in de elektrotechniek zeer vaak toepassing vindt. Met zijn hulp kan in een stroomkring het verband tussen de aangelegde spanning en de stroomsterkte regelen. De elektrische weerstand wordt in de eenheid Ω (Ohm) gemeten en in de schematische weergave meestal met een hoofdletter R (Engels: resistance) afgekort.

    Naar YouTube-video
    Symbolen

    Symbolen van een weerstand

    Een stroomkring kan ook meerdere weerstanden meegeleverd. Dan hoeft u herkennen of de weerstanden parallel of in serie geschakeld zijn. Afhankelijk van de plaatsing verdelen zich over de stroom en de spanning op verschillende manieren op de individuele weerstanden!

    Met een klik op deze link krijgt u meer informatie over de schakeling van weerstanden



    Welke weerstand typen zijn er?

    Lineaire weerstanden volgen de wet van Ohm, dat wil zeggen het aangemaakte spanning (U) is recht evenredig met het door stromende elektrische stroom (I). In tegenstelling hiertoe hangt bij niet-lineaire weerstanden (ook parameters afhankelijke weerstanden genoemd) op dat de weerstandswaarde (R) van andere parameters zoals van de temperatuur of de lichtinval tegen.

    Lineaire weerstanden

    Voorbeeldige weerstand karakteristiek voor lineaire weerstanden: U en I zijn direct proportioneel ten opzichte van elkaar

    Tot de lineaire weerstanden behoren:

    • Meerlaagse weerstanden
    • Overspanningsafleider
    • Vermogensweerstanden
    • Weerstand netwerken
    • Weerstandsdraad
    Niet-lineaire weerstanden

    Voorbeeldige weerstand karakteristiek voor niet-lineaire weerstanden: U en I zijn niet direct evenredig ten opzichte van elkaar

    Tot de niet-lineaire weerstanden behoren:

    • Thermistor (NTC-thermistoren)
    • Ptc-thermistor (PTC-thermistoren)
    • Varistoren


    Lineaire weerstanden

    Meerlaagse weerstanden

    Een laagweerstand bestaat uit een beschermlaag , een weerstand laag en twee voedingskabels . Afhankelijk van materiaal van de weerstand laag is er koolfilmweerstanden en metaalfilmweerstanden . Koolfilmweerstanden zijn vooral geschikt voor de hoge frequentiegebied. Metaalfilmweerstanden kunnen met grote nauwkeurigheid produceren en hebben een geringe tolerantie.

      Metaalfilmweerstand koolfilmweerstand
    Technische verschil

    Belastbare

    Gemiddeld lagere tolerantie, hierdoor bent u nauwkeuriger.

    Niet sterk afhankelijk van de temperatuur, maar de weerstand wordt
    bij stijgende hitte iets hoger.

    Minder belastbaar

    Hogere tolerantie, hierdoor bent u minder nauwkeurig.

    Bij stijgende hitte wordt de weerstand lager.

    Wordt vooral gebruikt in het hoge frequentiegebied gebruikt.

    Optische verschil

    Blauwe en groene bekleding

    5 of 6 kleurringen

    Ockerfarbener overtrek

    4 kleurringen

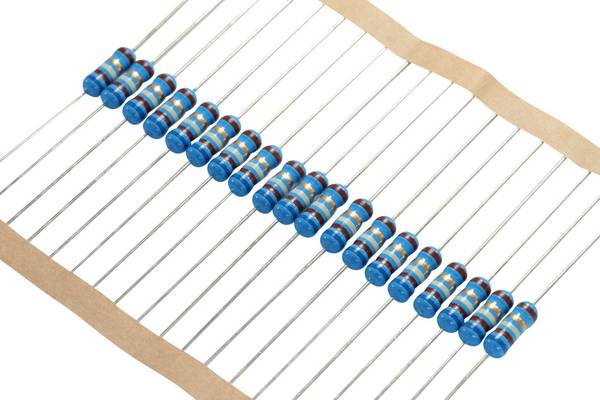

    Metaalfilmweerstand

    Metaalfilmweerstand met blauwe coating en 5 kleurringen


    koolfilmweerstand

    Koolfilmweerstand met ockerfarbenem huls en 4 kleurringen




    Dat is de betekenis van de kleurcode op de weerstanden

    Als u de kleurcode kraken, kunt u de weerstandswaarde (in Ohm) berekenen en bepalen . Met behulp van maximaal zes verschillend gekleurde ringen kunt u alle relevante weerstand gegevens gemakkelijk uit een tabel met kleurcodes aflezen.

    De eerste twee of drie ringen zorgen voor de weerstandswaarde . De vierde kleurring vertelt u om welke u het resultaat nog moeten vermenigvuldigen. Zijn bijvoorbeeld de kleuren van de eerste vier ringen oranje, rood, blauw en bruin, dan bedraagt de waarde 326×10 Ω = 3,26 kΩ (kilo-ohm). Belangrijk is ook de tolerantievermelding , de in de vijfde ring is vermeld. Afhankelijk van de soort weerstand bedragen de toleranties van 0,1 tot 10 procent. Wanneer u op zoek bent naar een onderdeel met extreem nauwkeurige weerstandswaarde zijn, moet u zich aan de kleuren groen, blauw en paars houden. De zesde ring geeft de temperatuurcoëfficiënt aan.

    Metaalfilmweerstanden

    Metaalfilmweerstanden met 4 of 5 gekleurde ringen.

    De exacte waarde kunt u de bijbehorende kleurcode tabel ontnemen.

    Daarnaast is elke weerstand, met een vermelding te zijn maximale belastbaarheid voorzien. De prestaties die een technisch weerstand in warmte omzet, wordt berekend volgens de formule P = U∙I . (Bij de wisselstroom gebruikt men de effectieve waarden.) De naar de weerstand aangelegde stroom- en spanningswaarden moeten altijd zodanig zijn dat het product zijn maximale belastbaarheid niet overschrijdt. Anders gaat de weerstand kapot.



    Weerstand tabel met kleurcodes voor weerstanden met 5 ringen

      Ring 1 Ring 2 Ring 3 Ring 4 Ring 5
    zwart 0 0 0 - -
    bruin 1 1 1 X 10 1 %
    Rood 2 2 2 X 100 2%
    oranje 3 3 3 X 1000 -
    geel 4 4 4 X 10.000 -
    groen 5 5 5 X 100.000 0,5 %
    Blauw 6 6 6 X 1.000.000 0,25%
    paars 7 7 7 X 10.000.000 0,1 %
    Grijs 8 8 8 - -
    wit 9 9 9 - -
    gold - - - X 0,1 5%
    zilver - - - X 0,01 10 %

    Weerstand tabel met kleurcodes voor weerstanden met 4 ringen

      Ring 1 Ring 2 Ring 3 Ring 4
    zwart 0 0 - -
    bruin 1 1 X 10 1 %
    Rood 2 2 X 100 2%
    oranje 3 3 X 1000 -
    geel 4 4 X 10.000 -
    groen 5 5 X 100.000 0,5 %
    Blauw 6 6 X 1.000.000 0,25%
    paars 7 7 X 10.000.000 0,1 %
    Grijs 8 8 - -
    wit 9 9 - -
    gold - - X 0,1 5%
    zilver - - X 0,01 10 %


    Eenvoudige weerstand bepalen dankzij een vitro-meter

    Vitrometer

    Bepaal de weerstand met een vensterventilator meter.

    Na het vergelijking van de kleurcode met de weerstandklok kunt u heel eenvoudig de waarde van uw weerstand aflezen.

    Met de vensterventilator meter van Conrad Components kunnen 5-voudig en 6-voudige kleurcodes worden uitgelezen.
    De andere weerstandklok helpt 4-voudige kleurcodes of 5-voudige kleurcoderingen te ontcijferen.
    Beide vensterventilator meter kunt u gebruiken om de series E 6, E 12, E 24, E 48 en E 96 uit te lezen.



    Overspanningsafleider

    Overspanningsafleider

    Met deze componenten, die hoofdzakelijk uit een weerstand voelbaar kunt u elektrische apparaten en leidingen tegen gevaarlijk hoge spanningen beschermen . Een gasgevulde overspanningsafleider worden als gasafleider genoemd.

    Werking:

    Wordt de toegestane spanning die de spanning geleider stroomt, wordt overschreden, geïoniseerd het gas en vormt een geleidende vlamboog. De overspanning wordt zo afgeleid.

    Essentiële bedrijfsprestatiemetingen:

    • Reactietijd: continu van gebeurtenis tijdstip tot de signaaluitgang (kan bij sommige nanoseconden liggen)
    • Nominale ontkoppelingsstroom: stromen, wat voor de bescherming van connectoren stromen

    Toepassingen:

    • Ter bescherming van elektronische componenten en installaties
    • Ter bescherming van telecommunicatie-onderdelen en installaties
    • NH zekeringen voor laagspanning in stroomverdeling en telecommunicatie


    Vermogensweerstanden

    Draadweerstand in behuizing

    Vermogensweerstanden zijn weerstanden, die grotere prestaties kunt afvoeren . In de elektronica wordt weerstanden met meer dan 0,5 W als vermogensweerstand genoemd. Vaak wordt ook het begrip Hoogbelastbare weerstand gebruikt. Kenmerkend voor vermogensweerstanden is dat u vaak met koellichamen of warmteafleidende platen worden voorzien. Aluminium behuizing of warmtegeleidende oppervlakken dragen ook bij aan een betere warmteafvoer bij. Deze verschillende vormen, zorgt ervoor dat vermogensweerstanden heel verschillend uit kunnen zien.

    Toepassingen:

    • Verwarmingsweerstanden
    • Ontlaad weerstanden
    • Veiligheidsweerstanden
    • Stroom- of spanningsbegrenzing
    Vermogensweerstand

    Axiaal bedrade metaalfilmweerstand.

    Tot de weerstanden

    Weerstand netwerken en weerstandsdraad

    Om componenten te besparen, kunt u op weerstand netwerken of -draden terugvallen.

    Netwerken bevatten meerdere weerstanden in één keer. Hiermee kunt u het aantal gebruikte onderdelen van uw elektrische apparaat vermindert.

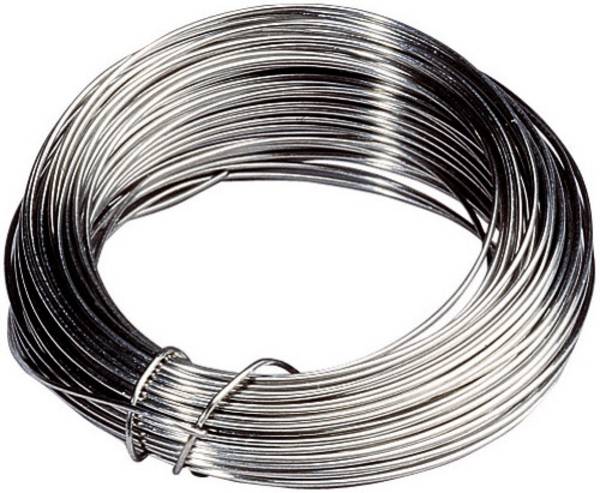

    U kunt weerstand ook van de rol kopen: weerstand draden wordt aangegeven hoe hoog uw weerstandswaarde per meter draad is. De draden bereiken een hoge leeftijd zonder weerstand verlies en zijn zeer belastbaar. Echter zijn ze slechts in beperkte mate geschikt voor toepassingen, die een nauwkeurige weerstandswaarde vereisen.



    Niet-lineaire weerstanden

    Thermistoren (temperatuurafhankelijke weerstanden)

    Thermistoren worden hierdoor gedefinieerd, dat de weerstandswaarde temperatuurafhankelijk is. Daarbij geldt er twee verschillende temperatuurgedrag te onderscheiden, die zich net in spiegelbeeld ten opzichte van elkaar gedragen. Enerzijds zijn dit de thermistor en anderzijds de PTC-thermistor . De temperatuurafhankelijkheid van de thermistoren is in de gegevensbladen aan de hand van formules, karakteristieken of tabellen duidelijk. Bovendien moet u zich al na aankoop van de thermistor vastgelegd in helder zijn in welk medium (bijv. vacuüm, lucht, vloeistoffen, enz.) Vervolgens het onderdeel wilt gebruiken. Door de keuze van het medium verandert het warmtegeleidende waarde van de thermistor vastgelegd.

    Voordelen van de thermistoren:

    • Voordelig
    • Zeer kleine uitvoeringen mogelijk
    • Groot bereik de nominale waarden
    • Sterke temperatuurafhankelijkheid van de weerstand van
    • Temperatuursensoren
    Thermistoren

    Thermistor (NTC)

    Thermistoren

    Ptc-thermistor (PTC)

    Thermistor (NTC-thermistor)

    Thermistor hebben een negatieve temperatuurcoëfficiënt (NTC). Dit betekent bij stijgende temperatuur neemt de weerstand af. De temperatuur kan van de omgevingstemperatuur afhangen of van de zelfs verhitting van het apparaat.
    Thermistor worden van keramische materialen op basis van metalloxiden gemaakt.

    Toepassingen:

    Temperatuurregistratie
    thermistor eigen uitstekend geschikt voor het registreren van de omgevingstemperatuur. U kunt de temperatuur aan en geven een auswertbaren weerstandswaarde uit.

    Tijdvertraging
    hier wordt de eigen verwarming van de weerstanden wordt benut. Als stroom door de thermistor stroomt, wordt de bouwelement na een bepaalde tijd. Met stijgende temperatuur daalt de weerstand, bij een bepaalde waarde komt een uitgang impuls tot stand, omdat de stroom ongehinderd kan stromen.

    Sensoren
    thermistor worden ook wel sensor gebruikt, bijvoorbeeld om de hoogte van een vloeistofniveau te kunnen herkennen. Dit is mogelijk omdat deze in verschillende media (water, lucht, enz.) kunnen verschillende weerstandswaarden vertonen.



    Ptc-thermistor (PTC-thermistor)

    Ptc-thermistor hebben een positieve temperatuurcoëfficiënt (PTC). Dit betekent bij stijgende temperatuur stijgt de weerstand. De temperatuur kan van de omgevingstemperatuur afhangen of van de zelfs verhitting van bouwelement. Ptc-thermistor worden van keramische materialen op basis van bariumtitanat gemaakt.

    Toepassingen:

    Temperatuursensor voor grove toestanden
    koud ladder kunnen voor temperatuurregistratie worden gebruikt. Weliswaar zijn ze minder nauwkeurig als thermistor. De uitgezonden waarden te hebben dan eerder "te warm", "normaal" of "te koud".

    Temperatuurbewaking
    om als temperatuurbewaking schakeling of via temperatuur-veiligheidsschakeling dienen te kunnen gebruiken, zijn koude draad direct in de te beschermen stromweg ingebouwd. Dat is bijvoorbeeld bij transformatoren of motoren vaak het geval. Bij een te sterk verhoogde temperatuur verminderen de koude draad de stroom of schakel de installatie zelfs helemaal uit.

    Benutting van de zelfverhitting
    de eigen verwarming van de PTC-thermistor wordt bijvoorbeeld bij de stroombegrenzing, van de tijdsvertraging of bij het schakelen van stroomimpulsen benut. De koude geleiders wordt door de stroom verwarmd en het verhoogt de weerstand. De stroom wordt begrensd.



    Varistoren

    Varistoren

    Bij een varistor kan de weerstand in met behulp van de aangelegde spanning worden ingesteld. Met toenemende spanning daalt de weerstand . Daar zijn ook voltage dependent resistor (VDR). Varistoren worden meestal uit metaaloxide ( MOV ) gemaakt. Tussen de afzonderlijke zinkoxide graankorrels (kristallijne micro-structuur) vormen hoogohmige blokkeerfunctie lagen een netwerk in serie- en parallelschakelingen . Als de spanning wordt overschreden, dan worden de sperwerking lagen verwijderd en de varistor wordt laagohmig . Deze drempelspanning is van sinterzeit en- temperatuurafhankelijk.

    Waar u bij de keuze van de varistors moeten letten:


    • Maximaal toegestane voedingsspanning : hoogste spanning die voortdurend aanwezig zijn mag
    • Varistorspanning : elektrische spanning die werkt wanneer 1 mA doorheen stroomt
    • Beveiligingsniveau (aanspreekspanning): spanningsval bij Stromen > 1 mA; maximale beschermingsniveau = hoogste spanning die worden aangerekend mag
    • Maximale lekstroom : stroom van ten hoogste stromen mag, wanneer de maximaal toelaatbare bedrijfsspanning aanwezig is


    De technologieën die voor bevestiging zijn er?

    SMD-weerstanden

    Alle widertandstypen zijn er ook als SMD-weerstanden. Het verschil zit in het type bevestiging: het eerder getoonde weerstanden worden met behulp THT (Through hole-Technology) op de printplaat bevestigd, terwijl SMD-weerstanden met behulp SMT (Surface Mounted-Technology) worden aangebracht. U heeft dus geen aansluitdraden. In plaats daarvan zijn SMD-weerstanden miniatuur weerstanden, die direct op de printplaat worden gezet. Er zijn ronde (MELF) en rechthoekige (chip) SMD-weerstanden.


    Voordelen:

    • Door geringere afmetingen geschikt voor gebruik in kleine, elektrische apparaten
    • Inductiviteiten, die in de aansluitdraden ontstaan worden elimineert
    Ronde SMD-weerstand

    Een ronde SMD-weerstand wordt ook MELF genoemd

    Vierkante SMD-weerstand

    Een quad-vormige SMD-weerstand wordt daarentegen chip genoemd.



    THD-weerstanden

    Weerstanden, die met behulp van THT verwerkt, worden met verschillende aansluitingen aangeboden:

    • Schroefaansluiting (linker afbeelding
    • Radiaal bedraad (middelste afbeelding)
    • Axiaal bedraad (afb. rechts)


    Afhankelijk van de specifieke schakeling kan één van de aansluitingen dan beter of slechter geschikt zijn.

    Schroefaansluiting

    Buisweerstand met schroefaansluiting

    Radiaal bedraad

    Radiaal bedrade Hoogbelastbare weerstand

    Axiaal

    Axiaal bedrade weerstand



    Voorbeeld voor berekening van een weerstand

    Het schakelschema geeft de uitgangspositie van het te berechnenden weerstand.

    Bij bijvoorbeeld de begin vermelde LED-lamp (2,1 V) kunt u nu oefenen, zoals een voorweerstand concreet wordt berekend. Stel dat de LED moet bij een bedrijfsspanning van 12 V met een stroom van 20 mA worden gebruikt. Het nevenstaande schakelschema geeft de uitgangspositie.

    Volgens de optellen regel voor in serie geschakelde weerstanden moet de voorschakelweerstand R een spanning van UR = 9,9 V bij een stroom van 0,02 A vastzetten. Na de wet van Ohm UR = R∙I komt dit overeen met een weerstandswaarde van R = 495 Ω. De voorschakelweerstand moet minimaal deze waarde zodat uw LED niet durchschmort.

    E-serie

    Weerstanden zijn er niet met willekeurige waarden te kopen, maar slechts in een bepaald raster dat bestand serie of E-serie wordt genoemd. De E3-serie bevat bijvoorbeeld 24 toegestane waarden tussen 1 Ω en 47 MΩ. Het cijfer achter het E is nauw met het tolerantiebereik van de weerstand gekoppeld. Zo is het mogelijk dat de E96-serie voor weerstanden met 1% tolerantie gebruikelijk.

    Met deze link krijgt u gedetailleerde informatie over e-serie

    Overeenkomstig de tolerantie die u voor uw voorschakelweerstand aangeven, kunt u nu het volgende grootste weerstand in de bijpassende E-reeks uitzoeken. In de E12-serie is dat de weerstandswaarde van 560 Ω. In de E24-reeks zullen zich een waarde van 510 Ω. En in de E96-serie werden met 499 Ω tamelijk dicht bij de berekende waarde toe.
    Als u al op rekenen zijn: welk vermogen moet de voorschakelweerstand goed aanbrengen om uw LED effectief te beschermen? In de formule P = U∙I krijgt u rechtstreeks de waarde 9,9 V ∙ 0,02 A = 0,198 W. als u dus een weerstand met een maximale belastbaarheid van 0,25 W selecteren, bent u safe.

    Formule

    Vermogen = spanning * stroomsterkte



    Veelgestelde vraag: de meest gestelde vragen over weerstanden

    Op welke gegevens moet u bij de keuze van de weerstand op letten?

    • Rated Current (nominale stroom): opgenomen stroomsterkte, als de weerstand met nominale spanning wordt voorzien en de nominaal vermogen afgeeft
    • Saturation Current (verzadigingsstroomsterkte): verhoging van de elektrische spanning veroorzaakt geen verhoging van de stroom
    • Power Rating (nominaal vermogen): hoogste permanent vermogen bij de de weerstand kan worden gebruikt zonder te beschadigen
    • Rated Resistance (nominale weerstand): is de weerstandswaarde van de bouwelement
    • Tolerantie: maximaal toegestane afwijking van de nominale weerstand
    • Geleidend vermogen: maximale stroom stoot die het bouwelement eens moet doorstaan, anders wordt het onherstelbaar beschadigd


    Wat zijn massa weerstanden en hoe onderscheiden deze zich van laag weerstanden?

    Afmetingen weerstanden behoren tot de oudste weerstand types . In principe zijn zij uit één stuk slecht geleidende materiaal (bijvoorbeeld kolen), dat met twee aansluitingen voorzien is. Vanwege de simpele constructie wijzen massa weerstanden een sterk ruisen. Bovendien is de werking in hoge mate niet-lineair . In tegenstelling hiertoe wordt bij layer weerstanden slechts een dunne laag van slecht geleidende materiaal gebruikt. Daardoor kunnen de eigenschappen van de weerstand aanzienlijk nauwkeuriger besturen.

    Afmetingen weerstand

    Auto-monteur gebruikt de term "massa weerstand" vaak ook synoniem voor de overgangsweerstand bij auto-lampfittingen . Wanneer bijvoorbeeld een licht donkerder brandt, zegt u dat aan de fitting een massa weerstand is. Deze ontstaat hierdoor dat de carrosserie van de corrosie is blootgesteld en daardoor een aan tussen de lampfitting en de carrosserie ontstaat.

    Het heeft echter niets met de opbouw van de weerstand te doen maar betekent gewoon dat de fitting ten opzichte van de carrosserie een weerstand vertoont (wat eigenlijk niet het geval is).

    Dit verschijnsel treedt niet alleen bij de lichten op, maar ook claxons worden stille en ruitenwissers langzamer.



    Wat is een blinde weerstand?

    In de wisselstroom techniek is de weerstand een complexe getal, dat wil zeggen hij kan zowel het bedrag als de fase van de stroom of de spanning beïnvloeden. De complexe weerstand is ook onder de naam impedantie bekend. De imaginarteil van de impedantie wordt als blinde weerstand genoemd . Zo heeft bijvoorbeeld een condensator in een verwisselbaar circuit een van nul verschillende blinde weerstand, hoewel in een gelijkstroom cirkel helemaal geen stroom er doorheen kan stromen. Het begrip van de blinde weerstand is van belang omdat bij dergelijke weerstanden geen (thermische) vermogensverlies optreedt.
