Zwart relais met opschrift 'Zettler AZ2501P2-1C-12DK', nominale waarden 12V DC spoel, 40A 277V AC. Vier schakelschema's zijn afgebeeld.

Zwart relais met opschrift 'Zettler AZ2501P2-1C-12DK', nominale waarden 12V DC spoel, 40A 277V AC. Vier schakelschema's zijn afgebeeld.

Elektrisch diagram: Behuizingsafmetingen in inches en mm. Totale breedte: 1,547 inch (39,3 mm), hoogte: 0,118 inch (3,0 mm), diepte: 0,205 inch (5,2 mm).

Technische tekening van een elektrisch component, toont relevante afmetingen: max. hoogte 1,201 inch [30,5 mm], max. breedte 0,601 inch [15,3 mm].

Technische tekening van een onderdeel met nauwkeurige maatvoering in inches en millimeters. De tekening toont gaten en interfaces.

Schema van een elektrisch onderdeel met afmetingsaanduidingen in inches en millimeters. Verbindingen en specifieke aansluitpunten zijn beschreven.

Schakelschema: Een schakelaar verbindt de knooppunten 4, 6 bovenaan en 3 aan de rechterkant met een centrale verdeler onderaan, gemarkeerd met 1, 5 en 2.

1/6

Soortnaam

Printrelais

Nominale spanning spoel

12 V/DC

Soort besturing

Bistabiel, 2 spoelen

Contactsoort

1x wisselcontact

Schakelspanning (max.)

440 V/AC

Datasheet (PDF)

English

Zettler Electronics

609 Stuk(s)

Verkoop en verzending:

Conrad Electronic Algemene voorwaarden

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 10,74 / Stuk)

€

Juridisch probleem melden

Highlights & Details

Bistabiel grootvermogenrelais

Voor gebruik in klimaattechniek, lichtregeling of UPS-systemen
Voor zonne-energietoepassingen (fotovoltaïsche installaties, solar-inverters) of windgeneratoren
Voor het schakelen van hoge lastniveaus

Technische specificaties

Soortnaam: Printrelais

Type: AZ2501P2-1C-12DK

Nominale spanning spoel: 12 V/DC

Bedrijfsspanning (min.): 9.6 V/DC

Bedrijfsspanning (max.): 15.6 V/DC

Soort besturing: Bistabiel, 2 spoelen

Weerstand (spoel): 48 Ω

: 1x wisselcontact

Contactmateriaal: AgSnO

Schakelspanning (max.): 440 V/AC

Schakelstroom (max.): 50 A

Max. schakelvermogen: 13850 VA

Aansluiting: Soldeerpennen

Isolatiespanning: 1500 V

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

: 39.3 mm

Breedte: 15.3 mm

Hoogte: 30.5 mm

Afm.: (l x b x h) 39.3 x 15.3 x 30.5 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

Documenten en downloads

Datablad

English

Datablad 507759 Zettler Electronics AZ2501P2-1C-12DK Printrelais 12 V/DC 50 A 1x wisselcontact 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 507759 Zettler Electronics AZ2501P2-1C-12DK Printrelais 12 V/DC 50 A 1x wisselcontact 1 stuk(s)

Certificaat

English

Certificaat 507759 Zettler Electronics AZ2501P2-1C-12DK Printrelais 12 V/DC 50 A 1x wisselcontact 1 stuk(s)

Omschrijving

Ontwikkeld voor solar-inverters, klimaattechniek, lichtregeling, UPS-systemen, vermogenversterkers en alle toepassingen waarbij hoge lasten moeten worden geschakeld.

Opmerkingen

Goedkeuringen: UL en CUR.

Wat voor soort Printrelais, steekrelais zoekt u?

Vergelijkbare artikelen

(^*Alle prijzen zijn excl. btw.)

Eltako R91-100-12VAC Schakelrelais Nominale spanning: 12 V Schakelstroom (max.): 8 A 1x NO 1 stuk(s)

Eltako R91-100-12VAC Schakelrelais Nominale spanning: 12 V Schakelstroom (max.): 8 A 1x NO 1 stuk(s)

Conrad Electronic

Finder 13.91.8.230.0000 Stroomstootschakelaar Op- en inbouw 1x NO 230 V/AC 10 A 2300 VA 1 stuk(s)

Finder 13.91.8.230.0000 Stroomstootschakelaar Op- en inbouw 1x NO 230 V/AC 10 A 2300 VA 1 stuk(s)

Conrad Electronic

Eltako EGS61Z-230V Stroomstootschakelaar Inbouw 2x NO 230 V 16 A 1 stuk(s)

Eltako EGS61Z-230V Stroomstootschakelaar Inbouw 2x NO 230 V 16 A 1 stuk(s)

Conrad Electronic

Finder 13.31.8.012.4300 Schakelrelais Inbouw 1x NO 12 V/AC 12 A 1 stuk(s)

Finder 13.31.8.012.4300 Schakelrelais Inbouw 1x NO 12 V/AC 12 A 1 stuk(s)

Conrad Electronic

Finder 62.83.9.220.4009 Steekrelais 220 V/DC 16 A 3x wisselcontact 1 stuk(s)

Finder 62.83.9.220.4009 Steekrelais 220 V/DC 16 A 3x wisselcontact 1 stuk(s)

Conrad Electronic

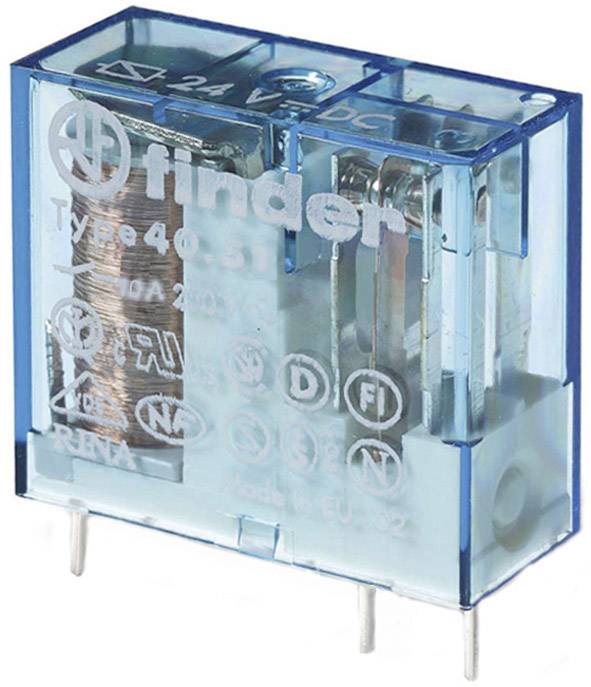

Finder 40.51.9.012.0000 Printrelais 12 V/DC 12 A 1x wisselcontact 1 stuk(s)

Finder 40.51.9.012.0000 Printrelais 12 V/DC 12 A 1x wisselcontact 1 stuk(s)

Conrad Electronic

Phoenix Contact REL-MR-230AC/21-21AU Printrelais 230 V/AC 8 A 2x wisselcontact 1 stuk(s)

Phoenix Contact REL-MR-230AC/21-21AU Printrelais 230 V/AC 8 A 2x wisselcontact 1 stuk(s)

Conrad Electronic

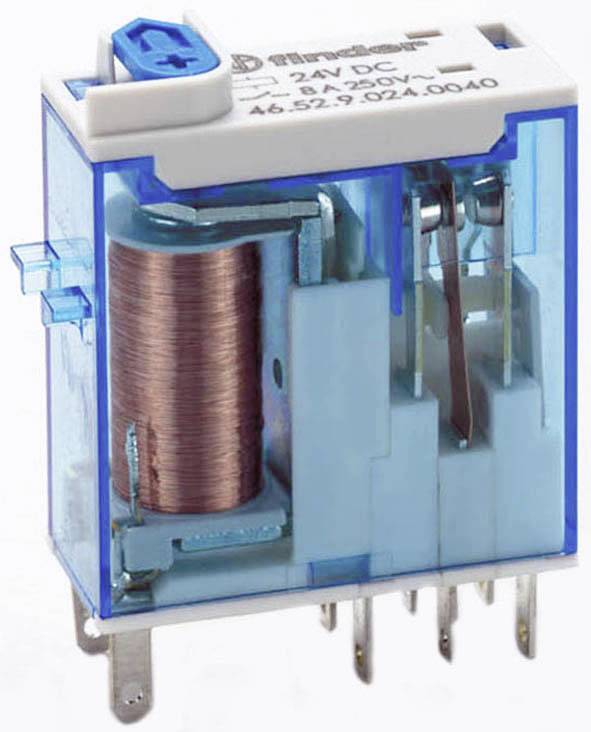

Finder 46.52.9.012.5040 Steekrelais 12 V/DC 8 A 2x wisselcontact 1 stuk(s)

Finder 46.52.9.012.5040 Steekrelais 12 V/DC 8 A 2x wisselcontact 1 stuk(s)

Conrad Electronic

Finder 46.52.8.012.0040 Steekrelais 12 V/AC 8 A 2x wisselcontact 1 stuk(s)

Finder 46.52.8.012.0040 Steekrelais 12 V/AC 8 A 2x wisselcontact 1 stuk(s)

Conrad Electronic

Eltako S12-110-24V DC Stroomstootschakelaar DIN-rail 1x NO, 1x NC 24 V 10 A 2300 W 1 stuk(s)

Eltako S12-110-24V DC Stroomstootschakelaar DIN-rail 1x NO, 1x NC 24 V 10 A 2300 W 1 stuk(s)

Conrad Electronic

Finder 46.52.8.110.0040 Steekrelais 110 V/AC 8 A 2x wisselcontact 1 stuk(s)

Finder 46.52.8.110.0040 Steekrelais 110 V/AC 8 A 2x wisselcontact 1 stuk(s)

Conrad Electronic

Finder 41.52.8.230.0000 Printrelais 230 V/AC 8 A 2x wisselcontact 1 stuk(s)

Finder 41.52.8.230.0000 Printrelais 230 V/AC 8 A 2x wisselcontact 1 stuk(s)

Conrad Electronic

Eltako S12-200-24V DC Stroomstootschakelaar DIN-rail 2x NO 24 V 10 A 2300 W 1 stuk(s)

Eltako S12-200-24V DC Stroomstootschakelaar DIN-rail 2x NO 24 V 10 A 2300 W 1 stuk(s)

Conrad Electronic

Eltako S12-100-230V Stroomstootschakelaar DIN-rail 1x NO 230 V 10 A 2300 W 1 stuk(s)

Eltako S12-100-230V Stroomstootschakelaar DIN-rail 1x NO 230 V 10 A 2300 W 1 stuk(s)

Conrad Electronic

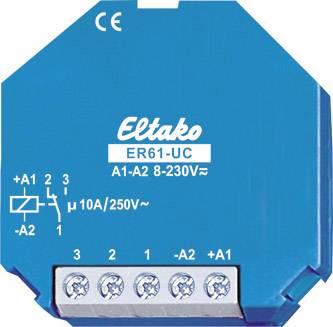

Eltako ER61-UC Schakelrelais Nominale spanning: 230 V Schakelstroom (max.): 10 A 1x wisselcontact 1 stuk(s)

Eltako ER61-UC Schakelrelais Nominale spanning: 230 V Schakelstroom (max.): 10 A 1x wisselcontact 1 stuk(s)

Conrad Electronic

Eltako ES61-UC Stroomstootschakelaar Inbouw 1x NO 230 V 4 A 2000 W 1 stuk(s)

Eltako ES61-UC Stroomstootschakelaar Inbouw 1x NO 230 V 4 A 2000 W 1 stuk(s)

Conrad Electronic

Siemens 5TT5910-1 Hulpstroomschakelaar 1x NO, 1x NC 230 V 1 stuk(s)

Siemens 5TT5910-1 Hulpstroomschakelaar 1x NO, 1x NC 230 V 1 stuk(s)

Conrad Electronic

Panasonic TQ2-L2-12V Printrelais 12 V/DC 2 A 2x wisselcontact 1 stuk(s)

Panasonic TQ2-L2-12V Printrelais 12 V/DC 2 A 2x wisselcontact 1 stuk(s)

Conrad Electronic

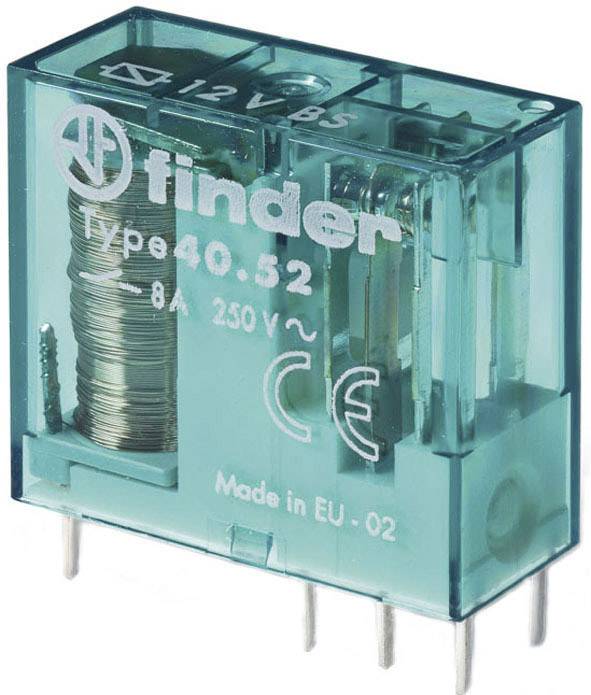

Finder 40.52.6.024.0000 Printrelais 24 V/DC, 24 V/AC 8 A 2x wisselcontact 1 stuk(s)

Finder 40.52.6.024.0000 Printrelais 24 V/DC, 24 V/AC 8 A 2x wisselcontact 1 stuk(s)

Conrad Electronic

TRU COMPONENTS TC-GRM8-01 Schakelrelais DIN-rail 16 A 1 stuk(s)

TRU COMPONENTS TC-GRM8-01 Schakelrelais DIN-rail 16 A 1 stuk(s)

Conrad Electronic

Finder 26.03.8.230.0000 Stroomstootschakelaar Inbouw 1x NO, 1x NC 230 V/AC 10 A 2500 VA 1 stuk(s)

Finder 26.03.8.230.0000 Stroomstootschakelaar Inbouw 1x NO, 1x NC 230 V/AC 10 A 2500 VA 1 stuk(s)

Conrad Electronic

Hongfa HFD2/024-S-L2-D Printrelais 24 V/DC 3 A 2x wisselcontact 1 stuk(s)

Hongfa HFD2/024-S-L2-D Printrelais 24 V/DC 3 A 2x wisselcontact 1 stuk(s)

Conrad Electronic

TE Connectivity RT424F12 Printrelais 12 V/DC 8 A 2x wisselcontact 1 stuk(s)

TE Connectivity RT424F12 Printrelais 12 V/DC 8 A 2x wisselcontact 1 stuk(s)

Conrad Electronic

Finder 27.21.8.230.0000 Stroomstootschakelaar Inbouw 1x NO 230 V/AC 10 A 2300 VA 1 stuk(s)

Finder 27.21.8.230.0000 Stroomstootschakelaar Inbouw 1x NO 230 V/AC 10 A 2300 VA 1 stuk(s)

Conrad Electronic

Finder 13.31.8.230.4300 Schakelrelais Inbouw 1x NO 230 V/AC 12 A 1 stuk(s)

Finder 13.31.8.230.4300 Schakelrelais Inbouw 1x NO 230 V/AC 12 A 1 stuk(s)

Conrad Electronic

Finder 20.21.9.012.4000 Stroomstootschakelaar DIN-rail 1x NO 12 V/DC 16 A 4000 VA 1 stuk(s)

Finder 20.21.9.012.4000 Stroomstootschakelaar DIN-rail 1x NO 12 V/DC 16 A 4000 VA 1 stuk(s)

Conrad Electronic

Finder 20.22.9.024.4000 Stroomstootschakelaar DIN-rail 2x NO 24 V/DC 16 A 4000 VA 1 stuk(s)

Finder 20.22.9.024.4000 Stroomstootschakelaar DIN-rail 2x NO 24 V/DC 16 A 4000 VA 1 stuk(s)

Conrad Electronic

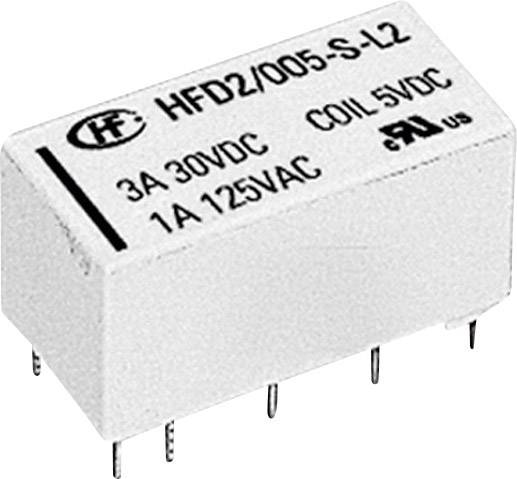

Hongfa HFD2/012-S-L2-D Printrelais 12 V/DC 3 A 2x wisselcontact 1 stuk(s)
