Highlights & Details

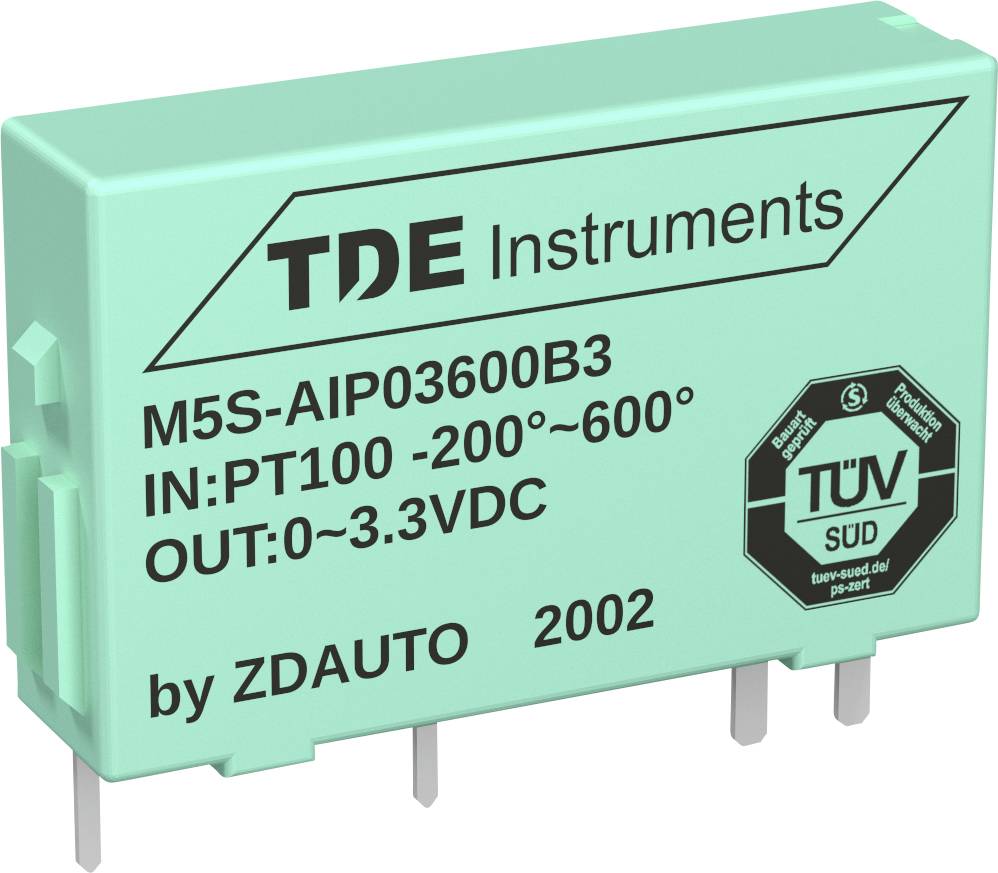

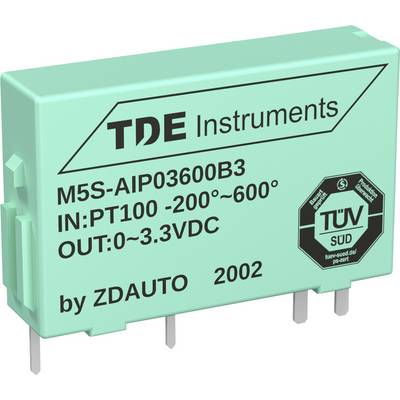

ZDAUTO M5S AIP03600B3 analoge ingang Pt100 extern 3 V/DC intern

I/O-module voor printplaatmontage
5 mm SIP-behuizing
Analoge ingang temperatuursensor Pt100 geïsoleerd
Voeding 3,3 V / 10 mA DC, signaal 0 - 3,3 V DC intern circuit
Voeding 18 - 30 V 30 mA DC, signaal Pt100 2-draads -200 tot +600 °C extern circuit
Galvanische isolatie
Afmetingen: 5 x 12,7 x 20 mm

Technische specificaties

Aansluiting: soldeerpennen
Schakelspanning (maximaal): 30 V/DC
Schakelstroom (maximaal): 30 mA
Voedingsspanning: 3,3 V/DC
Signaal intern: 0 - 3,3 V/DC
Signaal extern: Pt100
Afm. (lxbxh): 20 x 5 x 12,7 mm

Soortnaam: I/O module

Type: Expansion-Board

Inhoud: 1 stuk(s)

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

ZDAuto Uitbreidingsmodule AIP03600B3 Aansluiting: soldeerpennen · Schakelspanning (maximaal): 30 V/DC · Schakelstroom (maximaal): 30 mA · Voedingsspanning: 3,3 V/DC · Signaal intern: 0 - 3,3 V/DC · Signaal extern: Pt100 · Afm. (lxbxh): 20 x 5 x 12,7 mm

Artikelnummer:2352631

Dit product

Expansion-Board

ZDAuto AIV05010B3 Aansluiting: soldeerpennen · Schakelspanning (maximaal): 30 V/DC · Schakelstroom (maximaal): 30 mA · Voedingsspanning: 5 V/DC · Signaal intern: 0-5 V/DC · Signaal extern: 0-10 V/DC · Afm. (l x b x h): 20 x 5 x 12,7 mm

Artikelnummer:2107992

I/O module

ZDAuto I/O module AIA03020B3 Aansluiting: soldeerpennen · Schakelspanning (maximaal): 30 V/DC · Schakelstroom (maximaal): 30 mA · Voedingsspanning: 3,3 V/DC · Signaal intern: 0-3,3 V/DC · Signaal extern: 0-20 mA/DC · Afm. (l x b x h): 20 x 5 x 12,7 mm

Artikelnummer:2107993

I/O module

ZDAuto I/O module BID0324B1 Aansluiting: soldeerpennen · Schakelspanning (maximaal): 30 V/DC · Schakelstroom (maximaal): 7 mA · Voedingsspanning: 3,3 V/DC · Signaal intern: 0-5 kHz · Signaal extern: 0-5 kHz uitvoer · Afm. (l x b x h): 20 x 5 x 12,7 mm

Artikelnummer:2107994

I/O module

ZDAuto I/O module BID0524B1 Aansluiting: soldeerpennen · Schakelspanning (maximaal): 30 V/DC · Schakelstroom (maximaal): 7 mA · Voedingsspanning: 5 V/DC · Signaal intern: 0-5 kHz · Signaal extern: 0-5 kHz uitvoer · Afm. (l x b x h): 20 x 5 x 12,7 mm

Artikelnummer:2107995

I/O module

ZDAuto I/O module AOV05010D3A Aansluiting: soldeerpennen · Schakelspanning (maximaal): 30 V/DC · Schakelstroom (maximaal): 30 mA · Voedingsspanning: 5 V/DC · Signaal intern: PWM 0-100% · Signaal extern: 0-10 V/DC · Afm. (l x b x h): 20 x 5 x 12,7 mm

Artikelnummer:2107996

I/O module

ZDAuto BOT05750C1 Aansluiting: soldeerpennen · Schakelspanning (maximaal): 30 V/DC · Schakelstroom (maximaal): 750 mA · Voedingsspanning: 5 V/DC · Signaal intern: 0-5 kHz · Signaal extern: 0-5 kHz uitvoer · Afm. (l x b x h): 20 x 5 x 12,7 mm

Artikelnummer:2107997

ZDAuto AIV03010B3 Aansluiting: soldeerpennen · Schakelspanning (maximaal): 30 V/DC · Schakelstroom (maximaal): 30 mA · Voedingsspanning: 3,3 V/DC · Signaal intern: 0-3,3 V/DC · Signaal extern: 0-10 V/DC · Afm. (l x b x h): 20 x 5 x 12,7 mm

Artikelnummer:2107999

I/O module

ZDAuto BID0324A1 Aansluiting: soldeerpennen · Schakelspanning (maximaal): 30 V/DC · Schakelstroom (maximaal): 7 mA · Voedingsspanning: 3,3 V/DC · Signaal intern: 0-5 kHz · Signaal extern: 0-5 kHz bron · Afm. (l x b x h): 20 x 5 x 12,7 mm

Artikelnummer:2108000

ZDAuto BOT03750D1 Aansluiting: soldeerpennen · Schakelspanning (maximaal): 30 V/DC · Schakelstroom (maximaal): 750 mA · Voedingsspanning: 3,3 V/DC · Signaal intern: 0-5 kHz · Signaal extern: 0-5 kHz bron · Afm. (l x b x h): 20 x 5 x 12,7 mm

Artikelnummer:2108001

I/O module

Documenten en downloads

Datablad

Datablad 2352631 ZDAuto Uitbreidingsmodule AIP03600B3 Aansluiting: soldeerpennen · Schakelspanning (maximaal): 30 V/DC · Schakelstroom (m

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2352631 ZDAuto Uitbreidingsmodule AIP03600B3 Aansluiting: soldeerpennen · Schakelspanning (maximaal): 30 V/DC · Schakelstroom (m

Omschrijving

M5S modulaire I/O-bouwstenen voor printplaatmontage
Modulaire interface-bouwstenen met geïntegreerde schakelcircuits voor veelzijdig gebruik in industriële installaties, zoals regelaars of programmeerbare logische regelmodules.

Verbinding tussen elektronica en industriële signalen
De modules dienen als schakel tussen de elektronica aan de ene kant en de industriële signalen aan de andere kant. De modules zijn volledig verzegeld, waterdicht, vuurvast en stofdicht uitgevoerd.

Universeel aansluitschema voor volledige flexibiliteit
Door het universele aansluitschema zijn alle M5S-modules onderling verwisselbaar zonder de interne of externe verbinding te hoeven wijzigen. Daardoor kunnen alle mogelijke toepassingen met een universele schakeling worden uitgevoerd, kunnen klantspecifieke ingangs- en uitgangsconfiguraties worden gerealiseerd door het insteken van de betreffende modules en kunnen zelfs apparaten op locatie met nog meer functies worden uitgebreid.
