Yageo Nexensos 30201063 PCB 2225 PT1000 Printplaat-temperatuursensor -40 tot +150 °C 1000 Ω 3850 ppm/K Box
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Box
Soortnaam
Printplaat-temperatuursensor
Uitvoering
PT1000
Meetbereik temperatuur (max.)
+150 °C
Aansluiting
Solderen
Datasheet (PDF)
431 Stuk(s) (Zolang de voorraad strekt)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1,23 / Stuk)
€ 1,23
excl. btw
& Inclusief 14 dagen retourrecht
Highlights & Details
Platina temperatuursensor in dunnefilmtechnologie
- Pt-chip gemonteerd op een printplaat
- Eenvoudige aansluiting op draden
- Eenvoudige en efficiënte montage in sensorbuisjes
- Pads op tegenover elkaar liggende oppervlakken – geen risico op kortsluiting
- Hoge nauwkeurigheid en uitwisselbaarheid van de Pt-sensor
- Beschikbaar in grote hoeveelheden
Extra services en acties
Technische specificaties
- DIN EN 60751
- Meetstroom: 0,1 tot 0,3 mA
- Chip is loodvrij gesoldeerd
- Aansluitpads kunnen loodvrij worden gesoldeerd
- Verpakking: plastic doos
Box
- Soortnaam
Printplaat-temperatuursensor
- Type
PCB 2225
- Uitvoering
PT1000
- Meetbereik temperatuur (min.)
-40 °C
- Meetbereik temperatuur (max.)
+150 °C
- Meetbereik temperatuur
-40 tot +150 °C
- Aansluiting
Solderen
- Nauwkeurigheid
B (F0.30)
- Grondweerstand
1000 Ω
- Temperatuur coëfficiënt
3850 ppm/K
22 mm
- Breedte
2.5 mm
- Hoogte
0.9 mm
- Afm.
(l x b x h) 22 x 2.5 x 0.9 mm
Documenten en downloads
Datablad
Datablad 2482907 Yageo Nexensos 30201063 PCB 2225 PT1000 Printplaat-temperatuursensor -40 tot +150 °C 1000 Ω 3850 ppm/K Box
Omschrijving

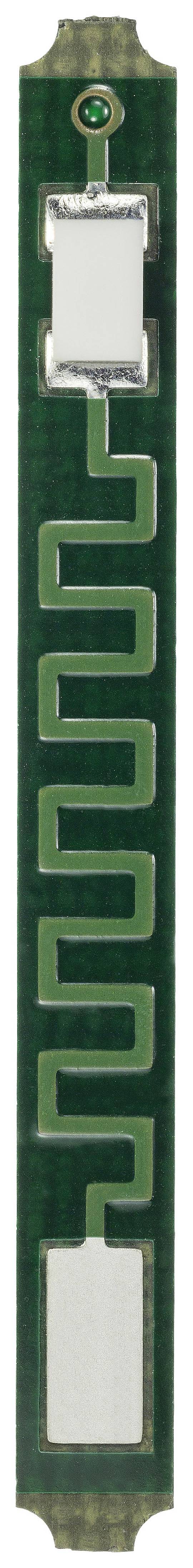

De platina temperatuursensor op printplaat is speciaal ontwikkeld voor metingen van de warmtehoeveelheid. Het actieve meetelement wordt door de temperatuursensor in SMD-constructie op een printplaat gevormd. De chip is via dunne geleiderbanen met de aansluitdraden verbonden om warmteafvoer te verminderen en vertekening van het meetresultaat te voorkomen.
