Whadda WPI452 Uitbreidingsmodule Geschikt voor serie: Arduino 1 stuk(s) kopen ? Conrad Electronic

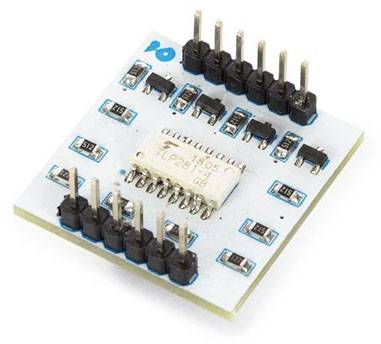

Een microcontroller-module met meerdere pinnen en weerstanden op een witte printplaat. Voornaamste kenmerk is de centrale chip.

Leverbaar do. 1 okt.

2 Stuk(s) (Zolang de voorraad strekt)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 9,91 / Stuk)

€ 9,91

excl. btw

Slechts 2 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

4-kanaals optocoupler TLP281 IC breakout-board

Duidelijke signalering: De ingebouwde LED's en fotodiodes zorgen voor een heldere en effectieve signaaloverdracht tussen de hoge- en laagspanningspagina
Flexibel: Met vier kanalen kan de gebruiker meerdere signalen gelijktijdig verzenden of ontvangen, WAS het board veelzijdig en geschikt voor een aantal toepassingen maakt
Compatibel met Arduino®: Speciaal ontwikkeld voor Arduino®, WAS betekent dat het eenvoudig kan worden geïntegreerd met gangbare DIY-projecten en andere Arduino-toepassingen
Gemaakt in België: Whadda is een uniek merk dat behoort tot de Belgische Velleman Group en biedt leerpakketten, elektronische bouwpakketten en experimenteerkasten voor hobbyisten, makers en knutselaars
STEM-project: u houdt van knutselen en bouwen en wilt uw STEM-vaardigheden bevorderen? Met deze leerbouwpakketten leert u op speelse wijze verschillende aspecten van het thema STEM kennen om uw sterker te staan in de digitale wereld van morgen. Deze experimenteersets bevorderen vaardigheden zoals innovatief vermogen, creatieve probleemoplossingen en kritisch denken. Bovendien brengen ze u ook in contact met technische en natuurwetenschappelijke vragen

Technische specificaties

Soortnaam: Uitbreidingsmodule

Geschikt voor: Arduino

Geschikt voor: Arduino

Type: Expansion-Board

Aantal uitgangen: 4 x

Geschikt voor serie: Arduino

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2481863 Whadda WPI452 Uitbreidingsmodule Geschikt voor serie: Arduino 1 stuk(s)

Omschrijving

Met dit breakout-board kunt u een digitaal systeem (zoals een 5 V-microcontroller) op een hoogspanningssysteem aansluiten. Het gebruikt het TLP281 opto-isolator-IC om uw controller met de vier ingebouwde LED's en fotodiodes elektrisch te isoleren van het hoogspanningssysteem.

De TLP281-IC wordt vaak met een microcontroller gebruikt om servo's of andere motoren te besturen die een hogere spanning dan de TTL-logica op een 3,3 V- of 5 V-ontwikkelprintplaat gebruiken.

Met dit breakout-board kunt u maximaal 4 kanalen aansturen. Sluit gewoon uw microcontroller aan op de 4-pins en voed de printplaat met maximaal 5 VDC op de NC-PIN. Het hoogspanningssysteem is met de HVCC & HGND-pins en de OUT-pins verbonden.
