Weidmüller TRS 24-230VUC 1COAUC1D2 Koppelrelais 24 V DC/AC, 230 V DC/AC 6 A 1x wisselcontact 10 stuk(s) kopen ? Conrad Electronic

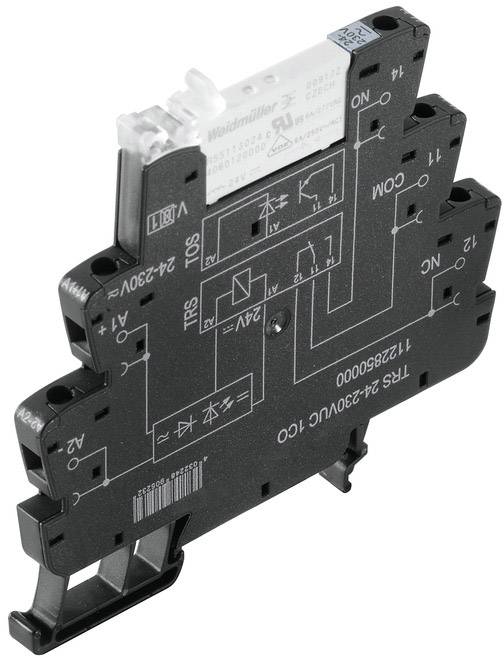

Een zwart relaismodule met meerdere elektrische symbolen en witte aanduidingen. Bovenaan is een wit relais zichtbaar.

Afbeelding vergelijkbaar

Soortnaam

Koppelrelais

Contactsoort

1x wisselcontact

Nominale spanning

24 V DC/AC

230 V DC/AC

Schakelspanning (max.)

250 V/AC

Schakelstroom (max.)

6 A

Datasheet (PDF)

Leverbaar ma. 4 jan 2027

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 31,82 / Stuk)

€ 318,18

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Vocht: 5...95 % rel. Vochtigheid, Tu = 40 °C, geen condensatie
Opslagtemperatuur: -40 °C...85 °C.
Nominale stroom AC: 27.1 mA AC @ 24 V AC, 4.8 mA AC @ 230 V AC
Nominaal vermogen: 610 mW @ 24 V DC, 650 MVA @ 24 V AC, 575 mW @ 230 V DC, 1.1 VA @ 230 V AC
Sprech-/afvalspanning type: 13 V / 7 V AC 13 V / 5 V DC
Statusweergave: LED groen
Nominale schakelspanning: 250 V AC
Inschakelstroom: 20 A / 20 ms
Schakelvermogen DC (ohmse), max.: 144 W bij 24 V.
min. Schakelvermogen: 1 mA bij 1 V.
max. Schakelfrequentie bij nominale belasting: 0,1 Hz
Draagrail: TS 35
Testknop: nee
Mechanische schakelstandaanduiding: nee
Nominale spanning: 300 V
Overspanningscategorie: III
Verontreinigingsgraad: 2
Spanningssterkte ingang - uitgang: 4 kVeff / 1 min.
Spanningsbestendigheid open contact: 1 kVeff / 1 min.
Staanstootspanning: 6 kV (1,2/50 µs)
Striplengte nominale aansluiting: 8 mm
Aanhaalmoment, maximaal: 0,4 Nm
Klembereik, nominale aansluiting: 1,5 mm²
Klembereik, minimaal: 0,14 mm²
Klembereik, max.: 2,5 mm²
Doorsnede draadaansluiting, enkele ader, min.: 0,14 mm²
Doorsnede draadaansluiting, enkele ader, max.: 2,5 mm²
Doorsnede draadaansluiting, fijnaderig, min.: 0,14 mm²
Doorsnede draadaansluiting, fijnaderig, max.: 2,5 mm²
Kabeldoorsnede, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,25 mm²
Kabeldiameter, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 2,5 mm²
Draadaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), min.: 0,25 mm²
Draadaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), max.: 2,5 mm²
Draadaansluitdoorsnede, fijndradig, 2 klembare geleiders, min.: 0,5 mm²
Draadaansluitdoorsnede, fijndradig, 2 klembare geleiders, max.: 1 mm²
Mesmaat: Gr. PH0
Schakelspanning DC, max.: 250 V.
Uitschakelvertraging: < 140 ms
Soort geleider: Starre koperen geleider, fijndradige koperen geleider
Referentie-/terugvalstroom, type: 28.5 mA / 11 mA AC 23 mA / 6.5 mA DC
Spulspanning vervangingsrelais in afwijking van de nominale stuurspanning: Ja
Spulspanning vervangingsrelais: 24 V DC

Soortnaam: Koppelrelais

Type: TRS 24-230VUC 1COAUC1D2

Aansluiting: Schroeven

Kleur (specifiek): Zwart

: 1x wisselcontact

Contactmateriaal: AgNi + 5 µ Au

Nominale spanning: 24 V DC/AC
230 V DC/AC

Schakelspanning (max.): 250 V/AC

Schakelstroom (max.): 6 A

Max. schakelvermogen: 1500 VA

Mechanische levensduur: 5 x 106 cycli

Lucht-/kruipafstand (spoel/contact): 5.5 mm

: IP20

Max. temperatuur: +60 °C

Min. temperatuur: -40 °C

Diepte: 87.8 mm

Breedte: 6.4 mm

Hoogte: 89.6 mm

Afm.: (b x h x d) 6.4 x 89.6 x 87.8 mm

Inhoud: 10 stuk(s)

Gewicht: 36 g

Conform RoHS: Ja

Continu stroom (max.): 6 A

Voedingsspanning: 230 V

Inschakelstroomsterkte: 20 A

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1915499 Weidmüller TRS 24-230VUC 1COAUC1D2 Koppelrelais 24 V DC/AC, 230 V DC/AC 6 A 1x wisselcontact 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1915499 Weidmüller TRS 24-230VUC 1COAUC1D2 Koppelrelais 24 V DC/AC, 230 V DC/AC 6 A 1x wisselcontact 10 stuk(s)

Omschrijving

Relaiskoppeling als gemonteerde aan, die bestaat uit insteekrelais en insteeksokkel. Besturings- en laststroomkring zijn galvanisch gescheiden.
