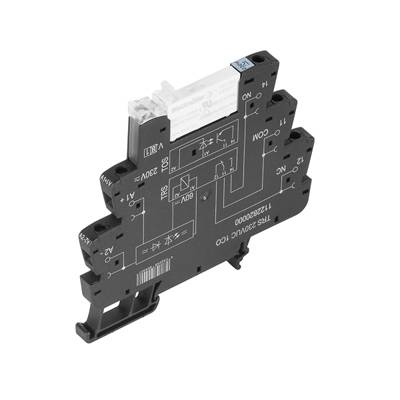

Weidmüller TRS 230VUC 1CO Koppelrelais 230 V DC/AC 6 A 1x wisselcontact 10 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Koppelrelais
Contactsoort
1x wisselcontact
Nominale spanning
230 V DC/AC
Schakelspanning (max.)
250 V/AC
Schakelstroom (max.)
6 A
Datasheet (PDF)
5 Set(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 12,81 / Stuk)
€ 148,75
-14 %
€ 128,09
excl. btw
& Gratis verzending*
Slechts 5 Set(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Relaiskoppeling
- TRS 230VUC 1CO
- Industrieverpakking met 10 stuks
Technische specificaties
- Vocht: 5...95 % rel. Vochtigheid, Tu = 40 °C, geen condensatie
- Opslagtemperatuur: -40 °C...85 °C.
- Nominale stroom AC: 3,5 mA
- Nominaal vermogen: 670 mW, 805 MVA
- Sprech-/afvalspanning type: 164 V / 87 V AC 166 V / 89 V DC
- Statusweergave: LED groen
- Nominale schakelspanning: 250 V AC
- Inschakelstroom: 20 A / 20 ms
- Schakelvermogen DC (ohmse), max.: 144 W bij 24 V.
- min. Schakelvermogen: 1 mA bij 24 V, 10 mA bij 12 V, 100 mA bij 5 V.
- max. Schakelfrequentie bij nominale belasting: 0,1 Hz
- Draagrail: TS 35
- Testknop: nee
- Mechanische schakelstandaanduiding: nee
- Nominale spanning: 300 V
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Spanningssterkte ingang - uitgang: 4 kVeff / 1 min.
- Spanningsbestendigheid open contact: 1 kVeff / 1 min.
- Staanstootspanning: 6 kV (1,2/50 µs)
- Striplengte nominale aansluiting: 8 mm
- Aanhaalmoment, maximaal: 0,4 Nm
- Klembereik, nominale aansluiting: 1,5 mm²
- Klembereik, minimaal: 0,14 mm²
- Klembereik, max.: 2,5 mm²
- Doorsnede draadaansluiting, enkele ader, min.: 0,14 mm²
- Doorsnede draadaansluiting, enkele ader, max.: 2,5 mm²
- Doorsnede draadaansluiting, fijnaderig, min.: 0,14 mm²
- Doorsnede draadaansluiting, fijnaderig, max.: 2,5 mm²
- Kabeldoorsnede, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,25 mm²
- Kabeldiameter, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 2,5 mm²
- Draadaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), min.: 0,25 mm²
- Draadaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), max.: 2,5 mm²
- Draadaansluitdoorsnede, fijndradig, 2 klembare geleiders, min.: 0,5 mm²
- Draadaansluitdoorsnede, fijndradig, 2 klembare geleiders, max.: 1 mm²
- Mesmaat: Gr. PH0
- Schakelspanning DC, max.: 250 V.
- Uitschakelvertraging: ≤ 50 ms
- Soort geleider: Starre koperen geleider, fijndradige koperen geleider
- Referentie-/terugvalstroom, type: 2.4 mA / 0.9 mA AC 1.8 mA / 0.4 mA DC
- Spulspanning vervangingsrelais in afwijking van de nominale stuurspanning: Ja
- Spulspanning vervangingsrelais: 60 V DC
- Soortnaam
Koppelrelais
- Type
TRS 230VUC 1CO
- Aansluiting
Schroeven
- Kleur (specifiek)
Zwart
1x wisselcontact
- Contactmateriaal
AgNi
- Nominale spanning
230 V DC/AC
- Schakelspanning (max.)
250 V/AC
- Schakelstroom (max.)
6 A
- Max. schakelvermogen
1500 VA
- Mechanische levensduur
5 x 106 cycli
- Lucht-/kruipafstand (spoel/contact)
5.5 mm
IP20
- Max. temperatuur
+60 °C
- Min. temperatuur
-40 °C
- Diepte
87.8 mm
- Breedte
6.4 mm
- Hoogte
89.6 mm
- Afm.
(b x h x d) 6.4 x 89.6 x 87.8 mm
- Inhoud
10 stuk(s)
- Industrieverpakking
Ja
- Gewicht
34 g
- Type
TRS 230VUC 1CO
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 298781 Weidmüller TRS 230VUC 1CO Koppelrelais 230 V DC/AC 6 A 1x wisselcontact 10 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 298781 Weidmüller TRS 230VUC 1CO Koppelrelais 230 V DC/AC 6 A 1x wisselcontact 10 stuk(s)
Omschrijving
Relaiskoppeling. TERMSERIES, aantal contacten: 1, wisselaar, AgNi, nominale stuurspanning: 230 V UC ±10%, permanente stroomsterkte: 6 A, schroefaansluiting. TERMSERIES relaiskoppeling 1 wisselaar complete module bestaande uit een relais en een voet met AC-/DC-/UC-spoelen met schroefaansluiting. Uitwerper met lichtgeleidingsgeometrie (statusweergave).
