Weidmüller TRP 24VUC 2CO Koppelrelais 24 V DC/AC 8 A 2x wisselcontact 10 stuk(s) kopen ? Conrad Electronic

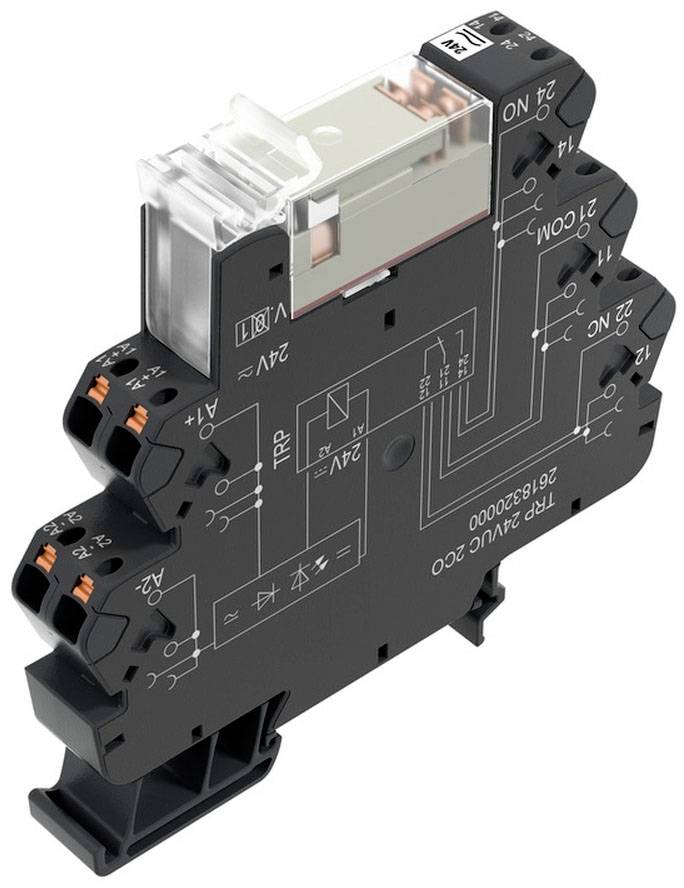

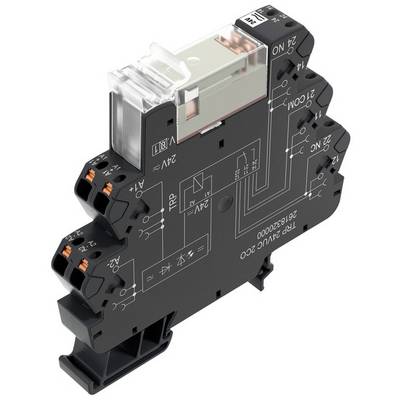

Een relaismodule, zijdelings weergegeven, met een gedrukt bedradingsschema en meerdere aansluitklemmen voor elektrische verbindingen.

Afbeelding vergelijkbaar

Soortnaam

Koppelrelais

Contactsoort

2x wisselcontact

Nominale spanning

24 V DC/AC

Schakelspanning (max.)

250 V DC/AC

Schakelstroom (max.)

8 A

Leverbaar wo. 7 okt.

5 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 18,18 / Stuk)

€ 181,81

excl. btw

Gratis verzending*

Slechts 5 Set(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Draagrail: TS 35
Brandbaarheidsklasse conform UL 94: V-0
Overspanningscategorie: III
Verontreinigingsgraad: 2
Spanningssterkte ingang - uitgang: 1,2 kVeff / 5 s.
Spanningsbestendigheid van aangrenzende contacten: 2,5 kVeff
Staande stootspanning: 6 kV (1,2/50 μs)
Striplengte meetaansluiting: 8 mm
Klembereik, nominale aansluiting: 1,5 mmm
Klembereik, min.: 0,14 mmm
Klembereik, max.: 2,5 mmm
Kabelaansluitdoorsnede AWG, min.: 26
Kabelaansluitdoorsnede AWG, max.: 14
Doorsnede draadaansluiting, enkele ader, min.: 0,14 mm²
Doorsnede draadaansluiting, enkele ader, max.: 2,5 mm²
Doorsnede draadaansluiting, fijnaderig, min.: 0,14 mm²
Doorsnede draadaansluiting, fijnaderig, max.: 2,5 mm²
Klemmaat: 0,4 x 2,0 mm

Soortnaam: Koppelrelais

Type: TRP 24VUC 2CO

Aansluiting: Push-In met bedieningselement

Kleur (specifiek): Zwart

Bedrijfsspanning (max.): 19 V/AC
20.5 V/DC

Response-tijd: 11 ms

Afvalvertraging: 22 ms

: 2x wisselcontact

Contactmateriaal: AgNi

Nominale spanning: 24 V DC/AC

Schakelspanning (max.): 250 V DC/AC

Schakelstroom (max.): 8 A

Max. schakelvermogen: 2000 VA
192 W

Mechanische levensduur: 30 x 10⁶ schakelingen

Lucht-/kruipafstand (spoel/contact): 5.5 mm

Bijzonderheden: Met display, LED
Met bruggelijkrichter
Zonder testknop

: IP20

Max. temperatuur: +60 °C

Min. temperatuur: -40 °C

Diepte: 87.8 mm

Breedte: 12.8 mm

Hoogte: 89.4 mm

Afm.: (b x h x d) 12.8 x 89.4 x 87.8 mm

Inhoud: 10 stuk(s)

Gewicht: 56.9 g

UKCA: n.v.t.

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2245330 Weidmüller TRP 24VUC 2CO Koppelrelais 24 V DC/AC 8 A 2x wisselcontact 10 stuk(s)

Omschrijving

Weidmüller Relaiskoppler TRP 24VUC 2CO

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Relaiskoppler TermseriesTyp:TRP 24VUC 2COAusführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:21,6..26,4 VBemessungssteuerspeisespannung Us bei AC 60 Hz:21,6..26,4 VBemessungssteuerspeisespannung Us bei DC:21,6..26,4 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:2Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:AC/DCBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:8 ASchutzart (IP):IP20Breite:12,8 mmHöhe:89,4 mmTiefe:87,8 mm
Weidmüller Relaiskoppler TRP 24VUC 2CO: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118670516

Geliefert wird: Weidmüller Relaiskoppler Termseries TRP 24VUC 2CO, Verpackungseinheit: 10 Stk., EAN: 4050118670516
