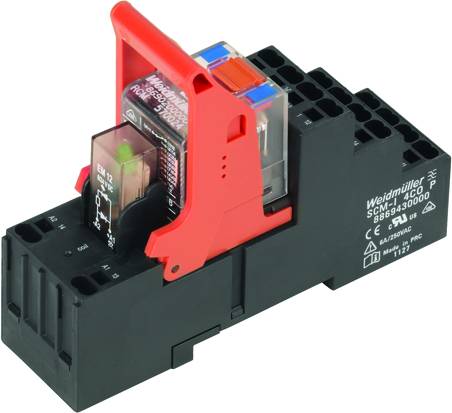

10 Stk. Weidmüller Relaiskoppler 24VDC 4W RCMKIT
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Relaismodule (modulair)
Contactsoort
4x wisselcontact
Nominale spanning
24 V/DC
Schakelspanning (max.)
240 V/AC
Schakelstroom (max.)
6 A
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Totaal (€ 21,90 / Stuk)
€ 219,01
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
relais
- Industrieverpakking met 10 stuks
Technische specificaties
- Statusweergave: LED groen
- Inschakelvertraging: ≤ 15 ms
- Uitschakelvertraging: ≤ 10 ms
- Min. Schakelvermogen: 1 mA bij 24 V, 10 mA bij 12 V, 100 mA bij 5 V
- Max. schakelfrequentie bij nominale belasting: 0,1 Hz
- Draagrail: TS 35
- Testknop: ja (blockierbar)
- Mechanische schakelstandaanduiding: ja
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Isolatiemateriaalgroep: IIIa
- Spanningsvastheid ingang - uitgang: 2,5 KVeff / 1 min.
- Striplengte nominale aansluiting: 12 mm
- Klembereik, nominale aansluiting: 1,5 mm²
- Klembereik, min.: 0,75 mm²
- Klembereik, max.: 1,5 mm²
- Doorsnede draadaansluiting, enkele ader, min.: 0,75 mm²
- Doorsnede draadaansluiting, enkele ader, max.: 1,5 mm²
- Doorsnede draadaansluiting, fijnaderig, min.: 0,75 mm²
- Doorsnede draadaansluiting, fijnaderig, max.: 1,5 mm²
- De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,75 mm²
- De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 0,75 mm²
- De geleideraansluiting, fijndradig, AEH (DIN 46228-1), min.: 0,75 mm²
- De geleideraansluiting, fijndradig, AEH (DIN 46228-1), max.: 1 mm²
- Messen maten: 0,6 x 3,5 mm
- Soortnaam
Relaismodule (modulair)
- Type
8921120000
- Aansluiting
Push-In-klem
- Kleur (specifiek)
Zwart
- Bedrijfsspanning (max.)
18 V/DC
4x wisselcontact
- Contactmateriaal
AgNi 90/10
- Nominale spanning
24 V/DC
- Schakelspanning (max.)
240 V/AC
- Schakelstroom (max.)
6 A
- Max. schakelvermogen
1500 VA
144 W
- Mechanische levensduur
20 x 10 6 schakelingen
- Lucht-/kruipafstand (spoel/contact)
4 mm
- Weerstand (spoel)
777 Ω
- Bijzonderheden
Met testknop
IP20
- Max. temperatuur
70 °C
- Min. temperatuur
-40 °C
78.3 mm
- Breedte
28 mm
- Hoogte
98 mm
- Afm.
(l x b x h) 78.3 x 28 x 98 mm
- Inhoud
10 stuk(s)
- Industrieverpakking
Ja
- Gewicht
96.45 g
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 391926 10 Stk. Weidmüller Relaiskoppler 24VDC 4W RCMKIT
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 391926 10 Stk. Weidmüller Relaiskoppler 24VDC 4W RCMKIT
Omschrijving

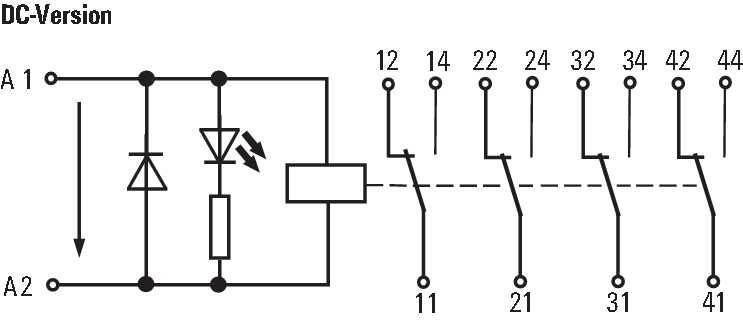

Weidmüller Relaiskoppler 24VDC 4W RCMKITP-I 24VDC 4CO
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Relaiskoppler 24VDC 4W Typ:RCMKITP-I 24VDC 4COAusführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei DC:22,8..31,2 VSpannungsart zur Betätigung:ACAntrieb, Polung:gepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:4Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:DCBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VNennstrom:6 ASchutzart (IP):IP20Breite:28 mmHöhe:98 mmTiefe:78,3 mm
Weidmüller Relaiskoppler 24VDC 4W RCMKITP-I 24VDC 4CO: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4032248692330
Geliefert wird: Weidmüller Relaiskoppler 24VDC 4W RCMKITP-I 24VDC 4CO, Verpackungseinheit: 10 Stk., EAN: 4032248692330
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Relaiskoppler 24VDC 4W Typ:RCMKITP-I 24VDC 4COAusführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei DC:22,8..31,2 VSpannungsart zur Betätigung:ACAntrieb, Polung:gepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:4Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:DCBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VNennstrom:6 ASchutzart (IP):IP20Breite:28 mmHöhe:98 mmTiefe:78,3 mm
Weidmüller Relaiskoppler 24VDC 4W RCMKITP-I 24VDC 4CO: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4032248692330
Geliefert wird: Weidmüller Relaiskoppler 24VDC 4W RCMKITP-I 24VDC 4CO, Verpackungseinheit: 10 Stk., EAN: 4032248692330
