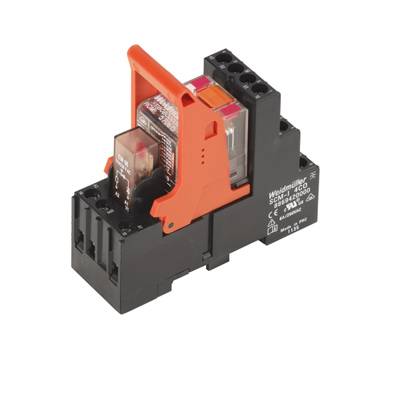

Weidmüller RCMKIT-I 24VAC 2CO LD Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 12 A 2x wissel
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Relaismodule (modulair)
Contactsoort
2x wisselcontact
Nominale spanning
24 V/AC
Schakelspanning (max.)
400 V/AC
Schakelstroom (max.)
12 A
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Totaal (€ 22,23 / Stuk)
€ 222,31
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
relais
- Industrieverpakking met 10 stuks
Technische specificaties
- Statusweergave: LED rood
- Inschakelvertraging: ≤ 15 ms
- Uitschakelvertraging: ≤ 10 ms
- Min. Schakelvermogen: 1 mA bij 24 V, 10 mA bij 12 V, 100 mA bij 5 V
- Max. schakelfrequentie bij nominale belasting: 0,1 Hz
- Draagrail: TS 35
- Testknop: ja (blockierbar)
- Mechanische schakelstandaanduiding: ja
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Isolatiemateriaalgroep: IIIa
- Spanningsvastheid ingang - uitgang: 2,5 KVeff / 1 min.
- Striplengte nominale aansluiting: 8 mm
- Klembereik, nominale aansluiting: 2,5 mm²
- Klembereik, min.: 1 mm²
- Klembereik, max.: 2,5 mm²
- Doorsnede draadaansluiting, enkele ader, min.: 1 mm²
- Doorsnede draadaansluiting, enkele ader, max.: 2,5 mm²
- Doorsnede draadaansluiting, fijnaderig, min.: 1 mm²
- Doorsnede draadaansluiting, fijnaderig, max.: 2,5 mm²
- De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 1 mm²
- De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 2,5 mm²
- De geleideraansluiting, fijndradig, AEH (DIN 46228-1), min.: 1 mm²
- De geleideraansluiting, fijndradig, AEH (DIN 46228-1), max.: 2,5 mm²
- Messen maten: maat PZ1
- Soortnaam
Relaismodule (modulair)
- Type
RCMKIT-I 24VAC 2CO LD
- Aansluiting
Schroefklem
- Kleur (specifiek)
Zwart
- Bedrijfsspanning (max.)
19.2 V/AC
2x wisselcontact
- Contactmateriaal
AgNi 90/10
- Nominale spanning
24 V/AC
- Schakelspanning (max.)
400 V/AC
- Schakelstroom (max.)
12 A
- Max. schakelvermogen
3000 VA
288 W
- Mechanische levensduur
20 x 10 6 schakelingen
- Lucht-/kruipafstand (spoel/contact)
4 mm
- Weerstand (spoel)
192 Ω
- Bijzonderheden
Met testknop
IP20
- Max. temperatuur
70 °C
- Min. temperatuur
-40 °C
78.3 mm
- Breedte
27.2 mm
- Hoogte
77 mm
- Afm.
(l x b x h) 78.3 x 27.2 x 77 mm
- Inhoud
10 stuk(s)
- Industrieverpakking
Ja
- Gewicht
94.5 g
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 391909 Weidmüller RCMKIT-I 24VAC 2CO LD Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 12 A 2x wissel
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 391909 Weidmüller RCMKIT-I 24VAC 2CO LD Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 12 A 2x wissel
Omschrijving
De teksten voor dit artikel zijn een machinevertaling.

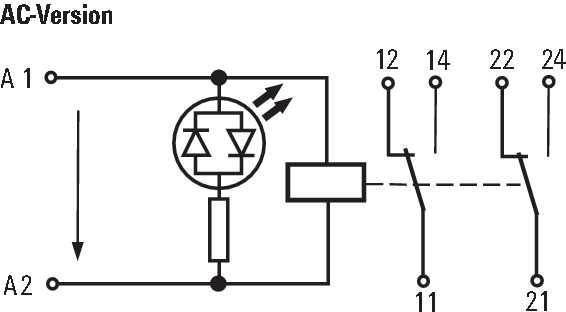

Relais. Rider, aantal contacten: 2, CO contact met testknop, AgNi 90/10, Nominale spanning: 24 V AC, Continu stroom: 12 A, schroef verbinding. Modulair systeem, bestaande uit: tragschienenmontierbarem relais voeten, LED-display unit, hoofdband, plug-in relais met spoel markering (AC rood / blauw DC) markers.
Relais. Rider, aantal contacten: 2, CO contact met testknop, AgNi 90/10, Nominale spanning: 24 V AC, Continu stroom: 12 A, schroef verbinding. Modulair systeem, bestaande uit: tragschienenmontierbarem relais voeten, LED-display unit, hoofdband, plug-in relais met spoel markering (AC rood / blauw DC) markers.
