10 Stk. Weidmüller Relaiskoppler o.Prüftaste RC
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Relaismodule (modulair)
Contactsoort
1x wisselcontact
Nominale spanning
230 V/AC
Schakelspanning (max.)
400 V/AC
Schakelstroom (max.)
16 A
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Totaal (€ 20,66 / Stuk)
€ 206,60
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Relaiskoppeling
- Industrieverpakking met 10 stuks
Technische specificaties
- Statusweergave: LED rood
- Inschakelvertraging: 8 ms
- Uitschakelvertraging: ≤ 6 ms
- Min. Schakelvermogen: 1 mA bij 24 V, 10 mA bij 12 V, 100 mA bij 5 V
- Max. schakelfrequentie bij nominale belasting: 0,1 Hz
- Draagrail: TS 35
- Testknop: nee
- Mechanische schakelstandaanduiding: nee
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Isolatiemateriaalgroep: IIIa
- Spanningsvastheid ingang - uitgang: 5 kVeff / 1min
- Striplengte nominale aansluiting: 8 mm
- Klembereik, nominale aansluiting: 2,5 mm²
- Klembereik, min.: 1 mm²
- Klembereik, max.: 2,5 mm²
- Doorsnede draadaansluiting, enkele ader, min.: 1 mm²
- Doorsnede draadaansluiting, enkele ader, max.: 2,5 mm²
- Doorsnede draadaansluiting, fijnaderig, min.: 1 mm²
- Doorsnede draadaansluiting, fijnaderig, max.: 2,5 mm²
- De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 1 mm²
- De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 2,5 mm²
- De geleideraansluiting, fijndradig, AEH (DIN 46228-1), min.: 1 mm²
- De geleideraansluiting, fijndradig, AEH (DIN 46228-1), max.: 2,5 mm²
- Messen maten: maat PZ1
- Soortnaam
Relaismodule (modulair)
- Type
8871020000
- Aansluiting
Schroefklem
- Kleur (specifiek)
Zwart
- Bedrijfsspanning (max.)
172.5 V/AC
1x wisselcontact
- Contactmateriaal
AgNi 90/10
- Nominale spanning
230 V/AC
- Schakelspanning (max.)
400 V/AC
- Schakelstroom (max.)
16 A
- Max. schakelvermogen
4000 VA
384 W
- Mechanische levensduur
5 x 10 6 schakelingen
- Lucht-/kruipafstand (spoel/contact)
8 mm
- Weerstand (spoel)
32500 Ω
IP20
- Max. temperatuur
70 °C
- Min. temperatuur
-40 °C
70.2 mm
- Breedte
15.8 mm
- Hoogte
77 mm
- Afm.
(l x b x h) 70.2 x 15.8 x 77 mm
- Inhoud
10 stuk(s)
- Industrieverpakking
Ja
- Gewicht
63.7 g
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 391855 10 Stk. Weidmüller Relaiskoppler o.Prüftaste RC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 391855 10 Stk. Weidmüller Relaiskoppler o.Prüftaste RC
Omschrijving

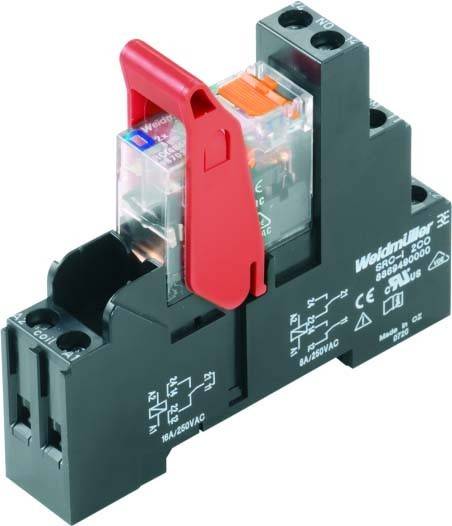

Weidmüller Relaiskoppler o.Prüftaste RCIKIT230VAC 1CO LED
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Relaiskoppler o.Prüftaste 230V/3,2mA ACTyp:RCIKIT230VAC 1CO LEDAusführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:207..276 VBemessungssteuerspeisespannung Us bei AC 60 Hz:207..276 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VSchutzart (IP):IP20Breite:15,8 mmHöhe:77 mmTiefe:70,2 mm
Weidmüller Relaiskoppler o.Prüftaste RCIKIT230VAC 1CO LED: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4032248604173
Geliefert wird: Weidmüller Relaiskoppler o.Prüftaste 230V/3,2mA AC RCIKIT230VAC 1CO LED, Verpackungseinheit: 10 Stk., EAN: 4032248604173
