Automatisering Automatisering Meettechniek, regeltechniek Overige meetomvormers

Weidmüller MAZ DC/DC SELECT 8594840000 Signaalomvormer 1 stuk(s)

EAN:
Fabrikantnummer:
Artikelnummer:

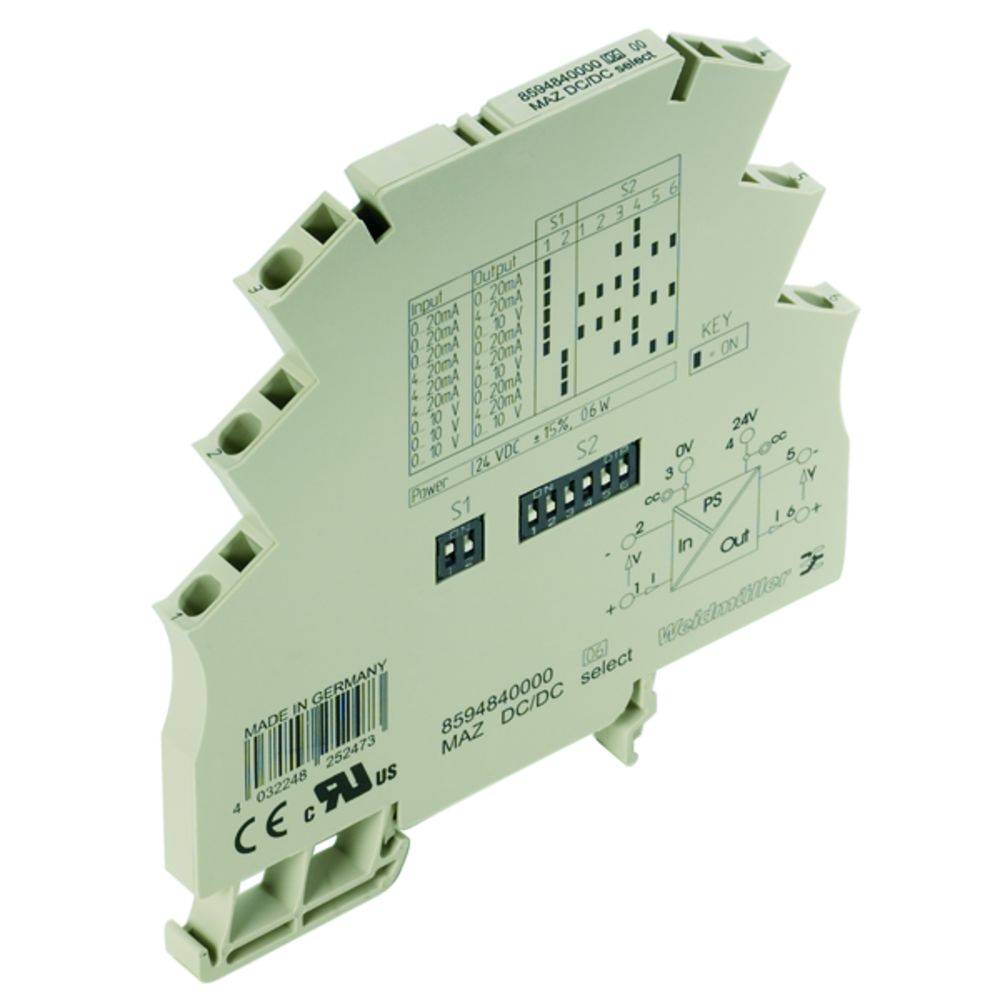

Een inbouwapparaat voor reeksen met meerdere aansluitingen, schakelaarconfiguraties en technische specificaties afgedrukt. Model MAZ DC/DC 8504840000.
Een inbouwapparaat voor reeksen met meerdere aansluitingen, schakelaarconfiguraties en technische specificaties afgedrukt. Model MAZ DC/DC 8504840000.
Soortnaam
Signaalomvormer
Ingangssignaal max. (stroomsterkte)
20 mA
Ingangssignaal max. (spanning)
10 V
Type
MAZ DC/DC SELECT
Afm.
(l x b) 92 mm x 6.1 mm
Datasheet (PDF)
Weidmüller
Leverbaar di. 6 okt.
5 Stuk(s)

Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Totaal (€ 173,55 / Stuk)
€ 173,55
excl. btw
&
Gratis verzending*
Slechts 5 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden
  • Highlights & Details
  • Technische specificaties
  • Varianten
  • Documenten & Downloads
  • Omschrijving
  • Vaak samen gekocht

Highlights & Details

Signaalomvormer/-scheider

  • MAZ DC/DC select

Technische specificaties

  • Diepte: 97.8 mm
  • nettogewicht: 43 g
  • bedrijfstemperatuur: 0 °C - +55 °C
  • opslagtemperatuur: -20 °C - +85 °C
  • aantal ingangen: 1
  • aantal uitgangen: 1
  • galvanische scheiding: 3-weg scheiding
  • nauwkeurigheid: < 0.5% van de eindwaarde
  • grensfrequentie (-3 dB): > 100 Hz
  • ingang/uitgang
  • : Configureerbaar draagrail: TS 35 stroomverbruik: 0.6 W
  • lastweerstand spanning: > 10 kΩ
Type

MAZ DC/DC SELECT

Soortnaam

Signaalomvormer

Ingangssignaal max. (stroomsterkte)

20 mA

Ingangssignaal max. (spanning)

10 V

Afm.

(l x b) 92 mm x 6.1 mm

Aansluiting

Spanveer

Uitgangssignaal (spanning)

0 V-10 V

Uitgangssignaal (stroomsterkte)

0 mA-20 mA, 4 mA-20 mA

Voedingsspanning

50 V (max)

Max. voedingsspanning

50 V

Last

500 Ω

Ingangssignaal (spanning)

10 V

Ingangssignaal (stroomsterkte)

0 mA-20 mA, 4 mA-20 mA

Ingangsweerstand

5 Ω

Inhoud

1 stuk(s)

Breedte

6.1 mm

92 mm

Conform RoHS

Ja

Voedingsspanning

24 V/DC

Doorsnede massief (max.)

2.5 mm²

Doorsnede massief (min.)

0.5 mm²

Diepte

97.8 mm

Type

MAZ DC/DC select

Gewicht

43.3 g

Snap mounting support rail

6.1

97.8 mm

1.5 W

0-55 °C

Spring clamp connection

IP20

None

UKCA

n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type
Soortnaam

Weidmüller MAZ DC/DC SELECT 8594840000 Signaalomvormer 1 stuk(s)
Weidmüller MAZ DC/DC SELECT 8594840000 Signaalomvormer 1 stuk(s)

258190


Dit product
MAZ DC/DC SELECT
Signaalomvormer
Weidmüller ACT20X-CJC-HTI-S PRT 11 1160640000 Signaalomvormer 1 stuk(s)
Weidmüller ACT20X-CJC-HTI-S PRT 11 1160640000 Signaalomvormer 1 stuk(s)

200991


ACT20X-CJC-HTI-S PRT 11
Signaalomvormer
Weidmüller ACT20X-CJC-HTI-S PRT 21 1160650000 Signaalomvormer 1 stuk(s)
Weidmüller ACT20X-CJC-HTI-S PRT 21 1160650000 Signaalomvormer 1 stuk(s)

200992


ACT20X-CJC-HTI-S PRT 21
Signaalomvormer
Signaalomvormer/-scheider Weidmüller WAZ4 CVC DC 4-20/0-10V 8445050000 1 stuk(s)
Signaalomvormer/-scheider Weidmüller WAZ4 CVC DC 4-20/0-10V 8445050000 1 stuk(s)

258066


WAZ4 CVC DC 4-20/0-10V
Signaalscheider
Signaalomvormer/-scheider Weidmüller WAZ4 VVC DC 0-10/0-10V 8447140000 1 stuk(s)
Signaalomvormer/-scheider Weidmüller WAZ4 VVC DC 0-10/0-10V 8447140000 1 stuk(s)

258072


WAZ4 VVC DC 0-10/0-10V
Signaalomvormer
Weidmüller WAVEFILTER 10A 8614770000 1 stuk(s)
Weidmüller WAVEFILTER 10A 8614770000 1 stuk(s)

258198


WAVEFILTER 10A
Weidmüller WAVEFILTER 3A 8614780000 Spanningsrepeater 1 stuk(s)
Weidmüller WAVEFILTER 3A 8614780000 Spanningsrepeater 1 stuk(s)

258200


WAVEFILTER 3A
Spanningsrepeater
Weidmüller WAVEFILTER 6A 8614800000 Spanningsrepeater 1 stuk(s)
Weidmüller WAVEFILTER 6A 8614800000 Spanningsrepeater 1 stuk(s)

258204


WAVEFILTER 6A
Spanningsrepeater
Weidmüller WAS2 VMR 3PH 8705630000 1 stuk(s)
Weidmüller WAS2 VMR 3PH 8705630000 1 stuk(s)

258233


WAS2 VMR 3PH
Weidmüller ACT20-FEED-IN-PRO-S 8965500000 Signaalomvormer 1 stuk(s)
Weidmüller ACT20-FEED-IN-PRO-S 8965500000 Signaalomvormer 1 stuk(s)

258862


ACT20-FEED-IN-PRO-S
Signaalomvormer

Documenten en downloads

Datablad

Datablad 258190 Weidmüller MAZ DC/DC SELECT 8594840000 Signaalomvormer 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 258190 Weidmüller MAZ DC/DC SELECT 8594840000 Signaalomvormer 1 stuk(s)

Omschrijving

Signaalomvormer/-scheider. MICROSERIES, signaalomvormer/-scheider. Configureerbare DC-signaalscheidingsomvormer MAS/MAZ DC/DC select en MAS DC/DC select HI met externe voeding, breedte 6,1 mm, voor overdracht en scheiding van analoge normsignalen voor wisselstroom en spanning. De in- en uitgangsparameters kunnen universeel via DIP-schakelaars worden ingesteld. De scheidingsomvormer is uitgevoerd met volledige 0,5 kV of 2,5 kV (DC/DC select HI) galvanische scheiding. Met ZQV 4N-jumpers kan de 24 V DC-voeding modulair worden overbrugd. Interfacemodule MI 8 A-I/O S SUBD15B maakt een eenvoudige, bytesgewijze systeembekabeling van de in- of uitgangen met voorgemonteerde kabels mogelijk. Internationale goedkeuringen, zoals cULus, C1D2 en ATEX Zone2, maken wereldwijd gebruik in uiteenlopende toepassingen mogelijk.

Omschrijving

Signaalomvormer/-scheider. MICROSERIES, signaalomvormer/-scheider. Configureerbare DC-signaalscheidingsomvormer MAS/MAZ DC/DC select en MAS DC/DC select HI met externe voeding, breedte 6,1 mm, voor overdracht en scheiding van analoge normsignalen voor wisselstroom en spanning. De in- en uitgangsparameters kunnen universeel via DIP-schakelaars worden ingesteld. De scheidingsomvormer is uitgevoerd met volledige 0,5 kV of 2,5 kV (DC/DC select HI) galvanische scheiding. Met ZQV 4N-jumpers kan de 24 V DC-voeding modulair worden overbrugd. Interfacemodule MI 8 A-I/O S SUBD15B maakt een eenvoudige, bytesgewijze systeembekabeling van de in- of uitgangen met voorgemonteerde kabels mogelijk. Internationale goedkeuringen, zoals cULus, C1D2 en ATEX Zone2, maken wereldwijd gebruik in uiteenlopende toepassingen mogelijk.
