Name: Weidmüller Halfgeleiderrelais 1127540000 1 A Schakelspanning (max.): 240 V/AC 10 stuk(s)
Brand: Weidmüller
SKU: 306953
Availability: BackOrder

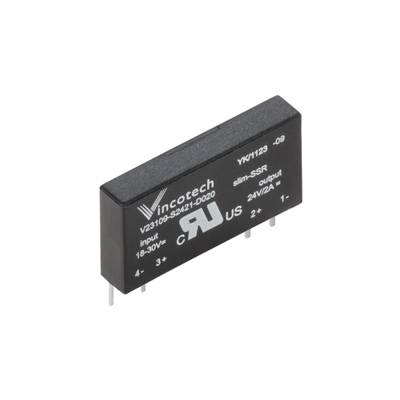

Een modulair relaismodule met een zwarte behuizing en elektrische aansluitingen. Het bevat technische labels en symbolen.

Verpakkingswijze

Piece

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

24 V/DC

24 V/AC

Regelspanning (max.)

24 V/DC

24 V/AC

Schakelspanning (max.)

240 V/AC

Datasheet (PDF)

Leverbaar di. 1 dec.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 31,82 / Stuk)

€ 376,03

-15 %

€ 318,18

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Solid State-relais

Industrieverpakking met 10 stuks

Technische specificaties

Opslagtemperatuur, max.: 70 °C
opslagtemperatuur, min.: -40 °C
statusindicatie: LED groen
inschakelvertraging: < 11 ms
uitschakelvertraging: < 11 ms
spanningsval bij max. Last: ≤ 1,6 V
lekstroom: < 1,5 mA
kortsluitbestendig: Nee
kleur: zwart
nominale spanning: 300 V
overspanningscategorie: III
slag- en luchttraject stuurzijde - lastzijde: ≥ 5,5 mm
staande stootspanning: 6 kV (1,2/50 µs)
vochtigheid: 5...95 % rel. Vochtigheid, Tu = 40 °C, geen condensatie
MTTF: 1.010 jaar
aan-/uitschakelspanning: 18 V / 12 V AC 14 V / 13 V DC
veiligheidsschakeling: Gelijkrichter
min. Schakelstroom: 20 mA
veiligheidsschakeling lastzijde: RC-schakel
max. Schakelfrequentie (AC stuurspanning): 3
14 Hz draagrail: TS 35 brandbaarheidsklasse conform UL: V-0 vervuilingsgraad: 2 spanningssterkte stuurzijde - lastzijde: 2,5 kVeff striptlengte meetaansluiting: 8 mm klembereik, meetaansluiting: 1,5 mm² klembereik, min.: 0,14 mm² klembereik
, max.: 2,5 mm² kabeldoorsnede AWG, kabeldiameter AWG: AWG: AWG: AWG: Aansluitdiameter, AWG: AWG: 26 mm, AWG: AWG: AWG: AWG: AWG: AWG: AWG: AWG: AWG: 94 mm. 0,14 mm²
printplaat, eendraads, max.: 2,5 mm²
printplaat, fijndradig, min.: 0,14 mm² printplaat, fijndradig,
max.: 2,5 mm² printplaat, fijndradig, fijndradig, max.:
diameter van de kabel, fijndradig, min. (AWG): AWG 26
kabeldoorsnede, fijndradig, max. (AWG): AWG 14
kabeldoorsnede, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,14 mm²
kabeldoorsnede, fijndradig AEH met kunststof kraag DIN 1,5/4, max: 46228 mm² kabeldoorsnede, fijndradig AEH: 46228 mm DIN 0,14 mm DIN 1,5 mm² kabeldoorsnede, fijndradig AH: DIN 46228 mm, DIN-AH, DIN-AH
0,6 x 3,5 mm
max. Schakelfrequentie (DC-stuurspanning): 3 Hz
soort printplaat: Starre koperen geleiders, fijndradige kopergeleiders
spoelspanning vervangingsrelais in afwijking van de nominale stuurspanning: Ja
spoelspanning vervangingsrelais: 24 V DC

: Piece

Soortnaam: Halfgeleiderrelais

Type: TOZ 24VUC 230VAC1A

Aansluiting: Spanveer

Regelspanning (min.): 24 V/DC
24 V/AC

Regelspanning (max.): 24 V/DC
24 V/AC

Stuurspanningsbereik: 24, 24 - 24, 24 V/DC, V/AC

Regelstroom (max.): 10 mA

Schakelspanning (min.): 24 V/AC

Schakelspanning (max.): 240 V/AC

Laadstroom (max.): 1 A

Max. schakelvermogen: 154 mW

Uitgangsspanning (min.): 24 V/AC

Uitgangsspanning (max.): 240 V/AC

Uitgangsstroom (max.): 1 A

: 1x NO

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

: IP20

Breedte: 6.4 mm

Hoogte: 90.5 mm

Diepte: 87.8 mm

Gewicht: 30.2 g

Industrieverpakking: Ja

Continu stroom (max.): 1 A

Inhoud: 10 stuk(s)

Type: TOZ 24VUC 230VAC1A

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Regelspanning (max.)

Regelspanning (min.)

Uitgangsspanning (max.)

Weidmüller Halfgeleiderrelais 1127540000 1 A Schakelspanning (max.): 240 V/AC 10 stuk(s)

Artikelnummer:306953

Leverbaar di. 1 dec.

Verzending door Conrad Electronic

Dit product

24 V/DC

240 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 318,18^*

Weidmüller Halfgeleiderrelais 1127510000 1 A Schakelspanning (max.): 240 V/AC 10 stuk(s)

Artikelnummer:306949

Leverbaar vr. 8 jan 2027

Verzending door Conrad Electronic

5 V/DC

240 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 326,45^*

Weidmüller Halfgeleiderrelais 1127520000 1 A Schakelspanning (max.): 240 V/AC 10 stuk(s)

Artikelnummer:306950

Leverbaar do. 3 dec.

Verzending door Conrad Electronic

12 V/DC

240 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 326,45^*

Weidmüller Halfgeleiderrelais 1127530000 1 A Schakelspanning (max.): 240 V/AC 10 stuk(s)

Artikelnummer:306951

Leverbaar vr. 8 jan 2027

Verzending door Conrad Electronic

24 V/DC

240 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 296,69^*

Weidmüller Halfgeleiderrelais 1127550000 1 A Schakelspanning (max.): 240 V/AC 10 stuk(s)

Artikelnummer:306955

Leverbaar vr. 8 jan 2027

Verzending door Conrad Electronic

48 V/DC

240 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 318,18^*

Weidmüller Halfgeleiderrelais 1127570000 1 A Schakelspanning (max.): 240 V/AC 10 stuk(s)

Artikelnummer:306956

Niet beschikbaar

Verzending door Conrad Electronic

60 V/DC

240 V/AC

Stuk(s)

Min.: 4

Meervoud: 1

€ 185,94^*

Weidmüller Halfgeleiderrelais 1127580000 1 A Schakelspanning (max.): 240 V/AC 10 stuk(s)

Artikelnummer:306957

Niet beschikbaar

Verzending door Conrad Electronic

120 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 404,13^*

Weidmüller Halfgeleiderrelais 1127590000 1 A Schakelspanning (max.): 240 V/AC 10 stuk(s)

Artikelnummer:306958

Niet beschikbaar

Verzending door Conrad Electronic

230 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 404,13^*

Weidmüller Halfgeleiderrelais 1127600000 1 A Schakelspanning (max.): 240 V/AC 10 stuk(s)

Artikelnummer:306960

Niet beschikbaar

Verzending door Conrad Electronic

120 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 458,68^*

Weidmüller Halfgeleiderrelais 1127620000 1 A Schakelspanning (max.): 240 V/AC 10 stuk(s)

Artikelnummer:306962

Niet beschikbaar

Verzending door Conrad Electronic

230 V/DC

24 V/DC

240 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 458,68^*

Documenten en downloads

Datablad

Datablad 306953 Weidmüller Halfgeleiderrelais 1127540000 1 A Schakelspanning (max.): 240 V/AC 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 306953 Weidmüller Halfgeleiderrelais 1127540000 1 A Schakelspanning (max.): 240 V/AC 10 stuk(s)

Omschrijving

Solid State-relais. TERMSERIES, nominale stuurspanning: 24 V UC ±10% , nominale schakelspanning: 24 V AC ... 250 V AC, nominale schakelstroom: min. 20 mA/max. 1 A, trekveeraansluiting. TERMSERIES Solid State-relais complete module 24...230 V AC 1 A uitgangsvarianten bestaande uit een solid state-relais en één voet, met AC-/DC-/UC-ingang met trekveeraansluiting met een breedte van 6,4 mm. Uitwerper met lichtgeleidingsgeometrie (statusweergave).
