Weidmüller 2466900000 Schakelnetvoeding 24 V/DC 40 A 960 W Inhoud 1 stuk(s) kopen ? Conrad Electronic

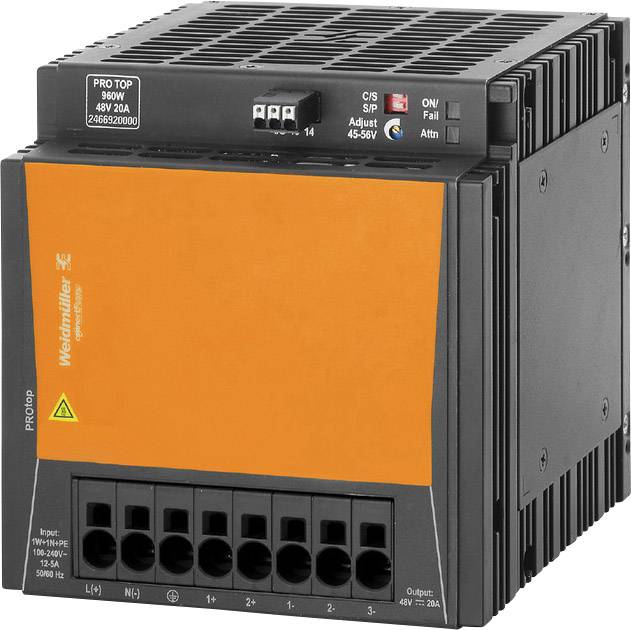

Weidmüller PRO Top voeding, 960W, 48V, 20A, Modelnummer: 2466920000. Zwart behuizing met oranje voorkant.

Afbeelding vergelijkbaar

Schakelschema van een AC-DC-omvormer: Links worden L (Fase), N (Nul) en PE (Aarde) aangesloten. Rechts zijn DC-uitgangen en een microcontroller (µC) getekend.

Diagram toont de belastingsfactor in procenten van 130% bij -25°C naar 60% bij 70°C, lineair dalend met toenemende temperatuur.

1/3

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar wo. 7 okt.

5 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 648,76 / Stuk)

€ 648,76

excl. btw

Gratis verzending*

Slechts 5 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Schakelnetvoeding PROtop 1-fasig

960 W vermogen
Temperatuurbereik: -40 tot +85 °C

Technische specificaties

Opslagtemperatuur: -40 tot +85 °C
Inschakelstroom: max. 15 A
Frequentiebereik AC: 45 Hz - 65 Hz
Overspanningsbeveiliging ingang: varistor
Stijgtijd: < 100 ms
Aantal klemmen: 5 (+ + / - - -)
Uitvoering behuizing: metaal, corrosiebestendig

Uitvoering: Voeding: schakelvoeding, 24 V

Ingangsspanning (nominaal): 100-240 V/AC
120 - 340 V/DC

Soortnaam: Schakelnetvoeding

Ingangsspanning (min.): 85 V/AC
80 V/DC

Uitgangsspanning: 24 V/DC

Ingangsspanning: 85 - 277 V/AC, 80 - 410 V/DC

Ingangsspanning (max.): 410 V/DC
277 V/AC

Uitgangsstroom (max.): 40 A

Uitgangsstroom (max.) afgerond: 40 A

: 960 W

Fasen: 1

Uitgangsspanning (nom.): 24 V/DC

Aansluiting: Push-In-klem

Afm.: (l x b x h) 125 x 124 x 130 mm

Gewicht: 3400 g

Uitgangsspanning (max.): 28.8 V/DC

Uitgangsspanning (min.): 22.5 V/DC

Bedrijfstemperatuur (max.): +70 °C

Bedrijfstemperatuur (max.) (Derating): +70 °C

Bedrijfstemperatuur (min.) (Derating): -25 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 2466900000

Inhoud: 1 stuk(s)

MTBF: 1000000 h

Breedte: 124 mm

Hoogte: 130 mm

: 125 mm

: IP20

Max. temperatuur: +70 °C

Min. temperatuur: -25 °C

Type: PRO TOP1 960W 24V 40A

Rendement: 94 %

: 124

: 130 mm

: 125 mm

: 1021 W

: FALSE

: FALSE

: AC/DC

: Spring clamp connection

: TRUE

: IP20

: None

: None

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Vermogen

Aansluiting

Ingangsspanning (max.)

Uitgangsspanning (nom.)

Uitgangsspanning

Ingangsspanning (nominaal)

Uitgangsstroom (max.) afgerond

Soortnaam

Ingangsspanning (min.)

Weidmüller 2466900000 Schakelnetvoeding 24 V/DC 40 A 960 W Inhoud 1 stuk(s)

Artikelnummer:1661561

Dit product

960 W

Push-In-klem

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

40 A

Schakelnetvoeding

85 V/AC80 V/DC

Weidmüller 2466870000 Schakelnetvoeding 24 V/DC 5 A 120 W Inhoud 1 stuk(s)

Artikelnummer:1661558

120 W

Push-In met bedieningselement

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

5 A

Schakelnetvoeding

85 V/AC48 V/DC

Weidmüller 2466880000 Schakelnetvoeding 24 V/DC 10 A 240 W Inhoud 1 stuk(s)

Artikelnummer:1661559

240 W

Push-In met bedieningselement

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Schakelnetvoeding

85 V/AC80 V/DC

Weidmüller 2466890000 Schakelnetvoeding 24 V/DC 20 A 480 W Inhoud 1 stuk(s)

Artikelnummer:1661560

480 W

Push-In-klem

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

20 A

Schakelnetvoeding

85 V/AC80 V/DC

Weidmüller 2466920000 Schakelnetvoeding 48 V/DC 20 A 960 W Inhoud 1 stuk(s)

Artikelnummer:1661562

960 W

Push-In-klem

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

20 A

Schakelnetvoeding

85 V/AC80 V/DC

Weidmüller 2467030000 Schakelnetvoeding 48 V/DC 10 A 480 W Inhoud 1 stuk(s)

Artikelnummer:1661563

480 W

Push-In-klem

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Schakelnetvoeding

85 V/AC80 V/DC

Weidmüller 2466850000 Schakelnetvoeding 24 V/DC 3 A 72 W Inhoud 1 stuk(s)

Artikelnummer:1661581

72 W

Push-In met bedieningselement

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

3 A

Schakelnetvoeding

85 V/AC80 V/DC

Weidmüller 2467040000 Schakelnetvoeding 48 V/DC 10 A 480 W Inhoud 1 stuk(s)

Artikelnummer:1949639

480 W

SchroefklemStekker

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Schakelnetvoeding

85 V/AC80 V/DC

Weidmüller 2467080000 Schakelnetvoeding 24 V/DC 10 A 240 W Inhoud 1 stuk(s)

Artikelnummer:1949640

240 W

Push-In met bedieningselement

800 V/DC575 V/AC

24 V/DC

3 x 400 - 500 V/AC

10 A

Schakelnetvoeding

320 V/AC450 V/DC

Weidmüller 2466910000 Schakelnetvoeding 12 V/DC 10 A 120 W Inhoud 1 stuk(s)

Artikelnummer:1950199

120 W

Push-In met bedieningselement

410 V/DC277 V/AC

12 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Schakelnetvoeding

85 V/AC80 V/DC

Documenten en downloads

Datablad

Datablad 1661561 Weidmüller 2466900000 Schakelnetvoeding 24 V/DC 40 A 960 W Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1661561 Weidmüller 2466900000 Schakelnetvoeding 24 V/DC 40 A 960 W Inhoud 1 stuk(s)

Omschrijving

High-end voedingen moeten ook onder zware industriële omstandigheden efficiënt en betrouwbaar werken. Vereisten hiervoor zijn hoge vermogensreserves, een lange levensduur en optimale bescherming tegen overspanningen, trillingen en extreme temperaturen. Dankzij de nieuwe DCL-technologie heeft de PROtop een uitstekend dynamisch bereik. Hij kan naar keuze worden gebruikt voor een betrouwbare activering van automatische zekeringen of voor krachtige motorstarts.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
