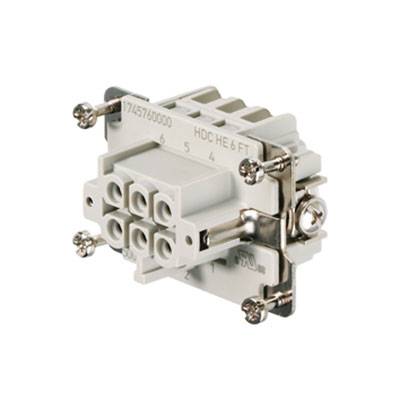

Weidmüller 1745760000 Businzetstuk RockStar® HDC HE 6 + PE Spanveer 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Businzetstuk
Aansluiting
Spanveer
Serie
RockStar® HDC HE
Bijzonderheden
Met koperlegering
Totaal aantal polen
6 + PE
Datasheet (PDF)
5 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 15,69
3
5% = € 0,77
€ 14,92
5
7% = € 1,09
€ 14,60
10
8% = € 1,29
€ 14,40
25
10% = € 1,52
€ 14,17
50
11% = € 1,79
€ 13,90
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 15,69 / Stuk)
€ 15,69
excl. btw
& Slechts 5 Stuk(s) beschikbaar
Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Businzetstuk
- HDC HE 6 FT
Technische specificaties
- Nettogewicht: 45 g
- grenstemperatuur: -40 °C ... 125 °C
- isolatieweerstand: 1010 Ω
- verontreinigingsgraad: 3
- breedte: 34 mm
- hoogte: 33 mm,
- Diepte: 51 mm
- hoge bus: 33 mm
- lengte fitting: 51 mm
- formaat: 3
- serie: HE
- nominale spanning (DIN EN 61984): 500 V
- nominale spanning conform UL/CSA: 600 V AC/DC
- Nominale stootspanning (DIN EN 61984): 6 kV
- nominale stroom (DIN EN 61984): 24 A
- Brandbaarheidsklasse conform UL 94: V-0
- doorgangsweerstand: ≤ 2 mΩ
- isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
- Isolatiemateriaalgroep: IIIa
- insteekcycli Ag: ≥ 500
- aansluittype PE: schroefaansluiting
- geleideraansluiting AWG (PE), max.: AWG 12
- geleideraansluiting AWG (PE), min.: AWG 20
- striplengte nominale aansluiting: 8 mm
- striplengte PE-aansluiting: 10 mm
- Aandraaimoment max. PE-aansluiting: 1,5 Nm
- aandraaimoment min. PE-aansluiting: 1,2 Nm
- bevestigingsschroef: M 4
- mesjes mate kruiskop: gr. PH1
- klingen mate gleuf (PE-aansluiting): SD 0,8 x 4,0
- oppervlak: zilver gepassiveerd
- materiaal: koperlegering
- klingen mate plat (met schroef): SD 0.5 x 3.0
- Soortnaam
Businzetstuk
- Serie
RockStar® HDC HE
- Bijzonderheden
Met koperlegering
- Aansluiting
Spanveer
- Totaal aantal polen
6 + PE
- Aderdoorsnede (max.)
2.5 mm²
- Aantal polen
6
- Aderdoorsnede (min.)
0.25 mm²
- Inhoud
1 stuk(s)
- Voorijlend contact (PE)
Ja
- Type
HDC HE 6 FT
34
33 mm
51 mm
500 V
6
Bus
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
TRUE
Other copper alloys
24 A
Thermoplastic
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 203347 Weidmüller 1745760000 Businzetstuk RockStar® HDC HE 6 + PE Spanveer 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 203347 Weidmüller 1745760000 Businzetstuk RockStar® HDC HE 6 + PE Spanveer 1 stuk(s)
Omschrijving
Businzetstuk. HDC - inzetstuk, bus, 500 V, 24 A, aantal polen: 6, trekveeraansluiting, formaat: 3. Bij de trekveeraansluiting is het geleideraansluitniveau als trekveerelement ontworpen. Hierdoor is deze vrijwel onderhoudsvrij en bestaat er een betrouwbare en duurzame verbinding, die trilvast is ontworpen. Aantal polen: 6, nominale stroom: 24 A, nominale spanning: 500 V, nominale spanning volgens UL/CSA: 600 V AC/DC. Trekveeraansluiting.
