Weidmüller 1651170000 Pin-inzetstuk RockStar® HDC HDD 42 + PE Crimpen 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Pin-inzetstuk
Aansluiting
Crimpen
Serie
RockStar® HDC HDD
Bijzonderheden
Met koperlegering
Totaal aantal polen
42 + PE
Datasheet (PDF)
5 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 22,31
3
4% = € 0,97
€ 21,34
5
6% = € 1,36
€ 20,95
10
7% = € 1,62
€ 20,69
25
9% = € 1,91
€ 20,40
50
10% = € 2,24
€ 20,07
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 22,31 / Stuk)
€ 22,31
excl. btw
& Slechts 5 Stuk(s) beschikbaar
Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Stekkerinzetstuk
- HDC HDD 42 MC
Technische specificaties
- Nettogewicht: 45 g
- grenstemperatuur: -40 °C ... 125 °C
- isolatieweerstand: 1010 Ω
- verontreinigingsgraad: 3
- breedte: 34 mm
- hoogte: 35 mm,
- Diepte: 64 mm
- lengte fitting: 64 mm
- formaat: 4
- serie: HDD
- nominale spanning (DIN EN 61984): 250 V
- nominale spanning conform UL/CSA: 600 V AC/DC
- Nominale stootspanning (DIN EN 61984): 4 kV
- nominale stroom (DIN EN 61984): 10 A
- Brandbaarheidsklasse conform UL 94: V-0
- doorgangsweerstand: ≤ 4 mΩ
- isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
- Isolatiemateriaalgroep: IIIa
- insteekcycli Ag: ≥ 500
- insteekcycli Au: ≥ 500
- aansluittype PE: schroefaansluiting
- geleideraansluiting AWG (PE), max.: AWG 14
- geleideraansluiting AWG (PE), min.: AWG 20
- striplengte nominale aansluiting: 8 mm
- striplengte PE-aansluiting: 10 mm
- Aandraaimoment max. PE-aansluiting: 1,5 Nm
- aandraaimoment min. PE-aansluiting: 1,2 Nm
- bevestigingsschroef: M 4
- mesjes mate kruiskop: gr. PZ1
- klingen mate gleuf (PE-aansluiting): SD 0,6 x 3,5, SD 0,8 x 4,0
- hoge stekker: 35 mm
- Soortnaam
Pin-inzetstuk
- Serie
RockStar® HDC HDD
- Bijzonderheden
Met koperlegering
- Aansluiting
Crimpen
- Totaal aantal polen
42 + PE
- Aderdoorsnede (max.)
2.5 mm²
- Aantal polen
42
- Aderdoorsnede (min.)
0.14 mm²
- Inhoud
1 stuk(s)
- Voorijlend contact (PE)
Ja
- Type
HDC HDD 42 MC
34
35 mm
64 mm
250 V
42
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.05 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 202850 Weidmüller 1651170000 Pin-inzetstuk RockStar® HDC HDD 42 + PE Crimpen 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 202850 Weidmüller 1651170000 Pin-inzetstuk RockStar® HDC HDD 42 + PE Crimpen 1 stuk(s)
Informatie
Informatie 202850 Weidmüller 1651170000 Pin-inzetstuk RockStar® HDC HDD 42 + PE Crimpen 1 stuk(s)
Omschrijving

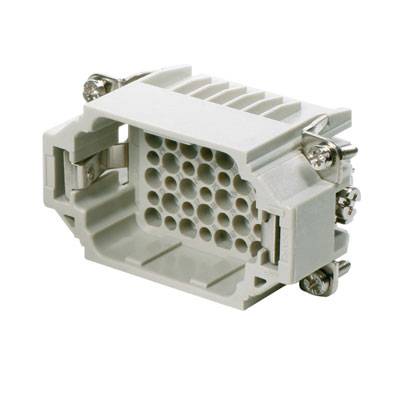

Stekkerinzetstuk. HDC - gebruik, stift, 250 V, 10 A, aantal polen: 42, krimpaansluiting, maat: 4. De HDD-serie met gedraaide krimpcontacten is geschikt voor een groot aantal polen in een minimale ruimte. Door de kleinere afmeting wordt er bij de installatie ruimte bespaard zonder dat u het aantal polen moet beperken. Het geleideraansluitniveau is als krimpcontact ontworpen. De beproefde krimpaansluittechniek is al jaren in gebruik. Krimpcontacten zijn niet bij de levering van de inzetstukken inbegrepen. Aantal polen: 42, nominale stroom: 10 A, nominale spanning: 250 V, nominale spanning conform UL/CSA: 600 V AC/DC. Krimpaansluiting.
